Encoder absoluto magnético multivuelta MC1-2800 IO-Link

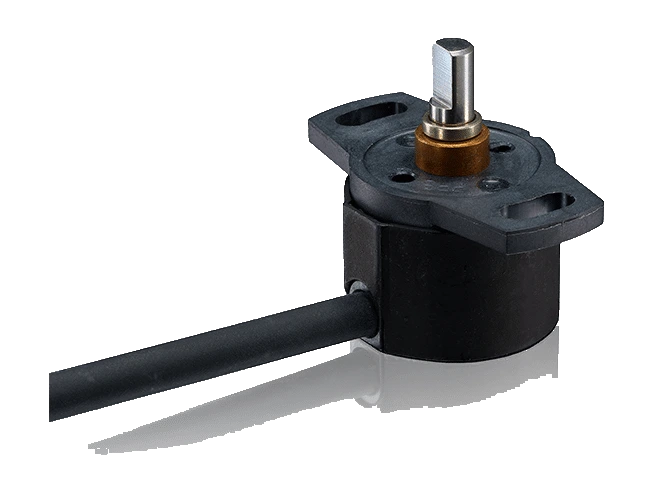

Encoder absoluto magnético MC1-2800 IO-Link de Novotechnik. Sensor multivuelta magnético sin contacto, de Ø30 mm.
Sensor multivuelta con tecnología GMR (magnetorresistencia gigante) que da valores de posición absolutos, no necesita señales de referencia y no necesita alimentación ni batería de respaldo para detectar las vueltas. Como detecta las vueltas sin alimentación y no pierde la información de posición en un corte de tensión, el MC1-2800, de solo 30 mm de diámetro, es un sensor rotativo True-Power-On. Funciona de forma magnética, sin contacto, y detecta posiciones angulares en hasta 44 vueltas con una resolución de hasta 16 bits por vuelta.
Puntos clave
- Sin contacto, magnético
- Sistema True-Power-On: cuenta las vueltas aunque no tenga alimentación; tecnología no volátil patentada, sin engranajes ni baterías
- Disponible con acoplamiento a presión (push-on) o con eje marcado
- Protección IP54 hasta IP67
- Otras configuraciones, en hojas de datos independientes
Questions techniques fréquentes
¿Qué se puede conectar al encoder absoluto magnético MC1-2800 IO-Link?
Se le pueden conectar conectores y cables M12 de Novotechnik y acoplamientos y accesorios para sensores rotativos de Novotechnik.
¿Cómo se pide el encoder absoluto magnético MC1-2800 IO-Link?
El código de pedido tiene 5 casillas: versión mecánica, vueltas, interfaz, parámetros y conexión. Por ejemplo, MC1-2832-244-A11-252 es la versión con eje de 6 mm con plano IP65, 44 vueltas = 15840°, IO-Link con 1 posición creciente en sentido horario y cable de 4 polos sin apantallar de 1 m. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.
¿En qué condiciones trabaja el encoder absoluto magnético MC1-2800 IO-Link?
Temperatura de trabajo: -40 … +85 °C; -25 … +85 °C (conector M12). Protección: IP54 / IP65 / IP67 según versión mecánica.

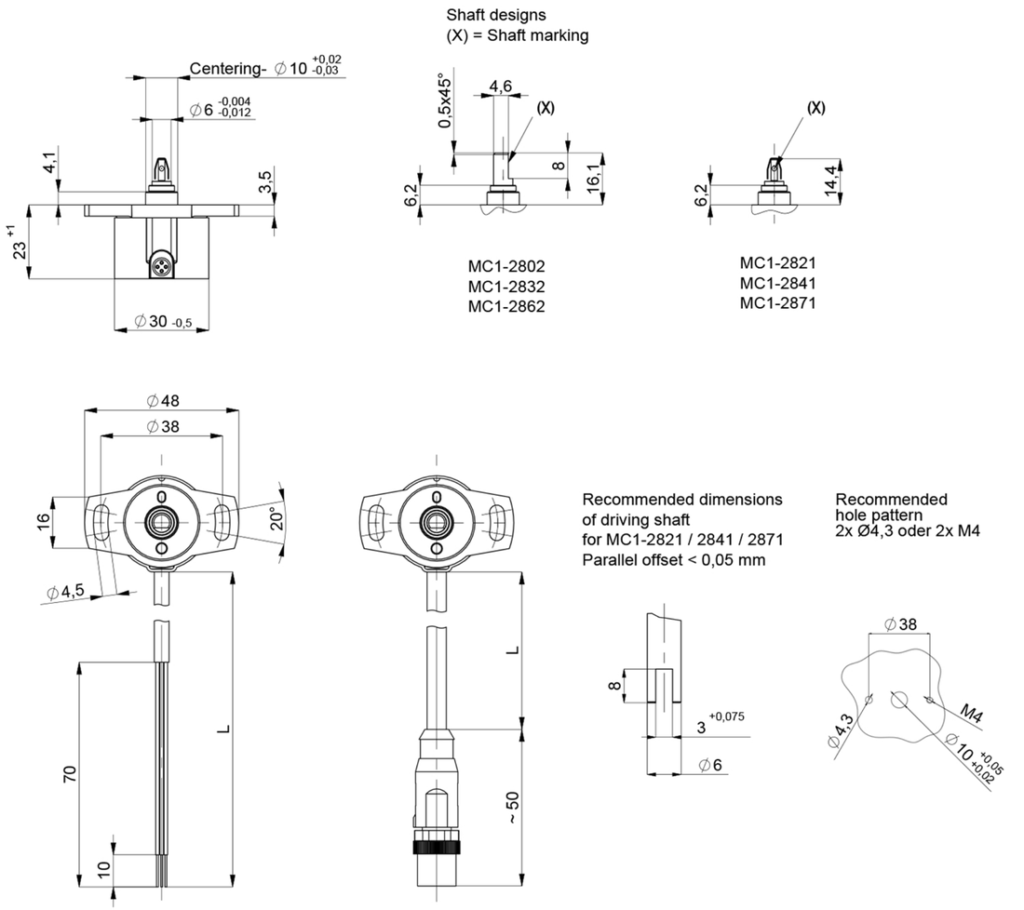

Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Materiales y datos mecánicos | |
| Logement | Plástico PPS-GF resistente a la temperatura |
| Axe | Acero inoxidable X8CrNiS18-9 (n.º 1.4305) |
| Rodamiento | Bague en bronze fritté |
| Fixation | 2 tornillos M4 con arandelas |
| Connexion électrique | Cable 4x 0,5 mm² (AWG 20), TPE, sin apantallar / conector M12x1 codificación A con cable de L = 0,15 m |
| Visite mécanique | Continuo |
| Carga admisible en el eje, estática o dinámica | 20 N (axial / radial) |
| Couple de démarrage | típ. ≤ 3 Ncm |
| Velocidad máx. de trabajo | 800 rpm |
| Peso (sin conexión) | aprox. 50 g |
| Interfaz y funciones | |
| Variables medidas | Posición, velocidad, temperatura y tensión de alimentación |
| Número de canales | 1 |
| Protocole | IO-Link Spec V1.1 según IEC 61131-9, Smart Sensor Profile Ed. 2 Digital Measuring Sensor SSP 4.2.1 (compatible con V1.0) |
| Parámetros programables | p. ej. desplazamiento del punto cero, resolución, sentido de giro, interruptores, área de trabajo, modos de operación |
| Funciones de supervisión del estado | Datos estadísticos de temperatura, tiempo de funcionamiento, tensión de alimentación y rendimiento en funcionamiento |
| Temps de démarrage | ≤ 120 ms |
| Diagnóstico | Activado (en caso de error, la señal de posición queda fuera del rango plausible de señal) |
| Resolución de posición (en 360°) | A11/A12: 16 bits, A10: 0,01°/LSB |
| Resolución de velocidad | 0,1°/s |
| Fréquence de mise à jour | 1 kHz |
| Retardo de propagación de la señal | < 0,2 ms |
| vitesse de transmission | COM 3 (230,4 kBaud) |
| Tipo de trama | 2,2 |
| Tiempo de ciclo mínimo | 1 ms |
| Linealidad (*) | ≤ ±1° |
| Repetibilidad (*) | ≤ ±0,1° |
| Histéresis (*) | ≤ ±0,5° |
| Error de temperatura | ±0,36° |
| Alimentación y protecciones | |
| Tensión de alimentación Ub | 24 VDC (16 … 30 VDC) |
| Consumo de corriente sin carga | ≤ 30 mA a 24 V |
| Potencia consumida sin carga | < 0,72 W |
| protection contre l'inversion de polarité | Sí (líneas de alimentación y salidas) |
| Protección contra cortocircuito | Sí (salida frente a GND y a la tensión de alimentación hasta 40 VDC) |
| Protección contra sobretensión | 36 VDC (permanente) |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Compatibilité électromagnétique | |
| Interfaz y sistema IO-Link | V1.1.3 |
| EN 61000-4-2 ESD (descarga por contacto/aire) | 4 kV, 8 kV |
| EN 61000-4-3 Campos electromagnéticos (RFI) | 10 V/m |
| EN 61000-4-4 Transitorios rápidos (burst) | 2 kV |
| EN 61000-4-6 Perturbaciones conducidas (campos HF) | 10 V ef. |
| EN 55016-2-3 Perturbaciones radiadas | Zona industrial y residencial |
| Conditions environnementales | |
| Température de travail | -40 … +85 °C; -25 … +85 °C (conector M12) |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 6 ms |
| Protección DIN EN 60529 | IP54 / IP65 / IP67 según versión mecánica |
| Insensibilidad a campos magnéticos de CC | < 15 mT |
| Vida (mecánica) | > 50 millones de movimientos |
| MTTF (IEC 60050) | 591 años |
| Opción | Significado |
|---|---|
| Ejemplo: MC1-2832-244-A11-252 = eje de 6 mm con plano IP65, 44 vueltas = 15840°, IO-Link con 1 posición creciente en sentido horario y cable de 4 polos sin apantallar de 1 m. | |
| 1 · Versión mecánica | |
| 2802 | Eje de 6 mm con plano, IP54 |
| 2832 | Eje de 6 mm con plano, IP65 |
| 2862 | Eje de 6 mm con plano, IP67 |
| 2821 | Acoplamiento push-on, IP54 |
| 2841 | Acoplamiento push-on, IP65 |
| 2871 | Acoplamiento push-on, IP67 |
| 2 · Vueltas de la característica de salida | |
| 244 | 44 vueltas = 15840° |
| 3 · Interfaz | |
| À | IO-Link |
| 4 · Parámetros de interfaz | |
| 10 | 1x posición (SSP 4.2.1 Ed.2), creciente en sentido horario |
| 11 | 1x posición, creciente en sentido horario |
| 12 | 1x posición, 1x velocidad, creciente en sentido horario |
| 5 · Conexión eléctrica | |
| 252 | Cable de 4 polos, sin apantallar, L = 1 m |
| 256 | Cable de 4 polos, sin apantallar, L = 3 m |
| 260 | Cable de 4 polos, sin apantallar, L = 5 m |
| 551 | Conector M12x1 de 4 pines sin apantallar, con cable, L = 0,15 m |
| El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta. | |
