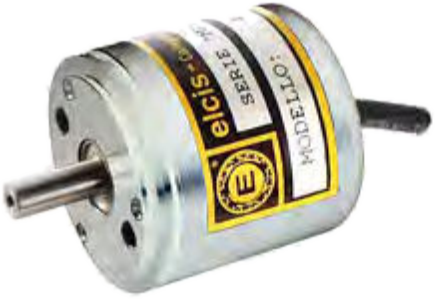

Encodeur magnétique absolu M341S
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur absolu, Encodeur magnétique absolu, CAPTEURS
Encodeur magnétique absolu monotour avec bride servo (' Servo Mount ') et résolution jusqu'à 13 bits (8 192 pas par tour). Convient aux applications industrielles telles que les secteurs maritime, médical, de l'imprimerie, de la métallurgie, de l'automatisation industrielle et de l'instrumentation.
Sortie de code binaire naturel via interface série SSI sur RS422, contrôlée par une horloge externe, avec une fréquence maximale de 500 kHz et une consommation maximale de 35 mA.

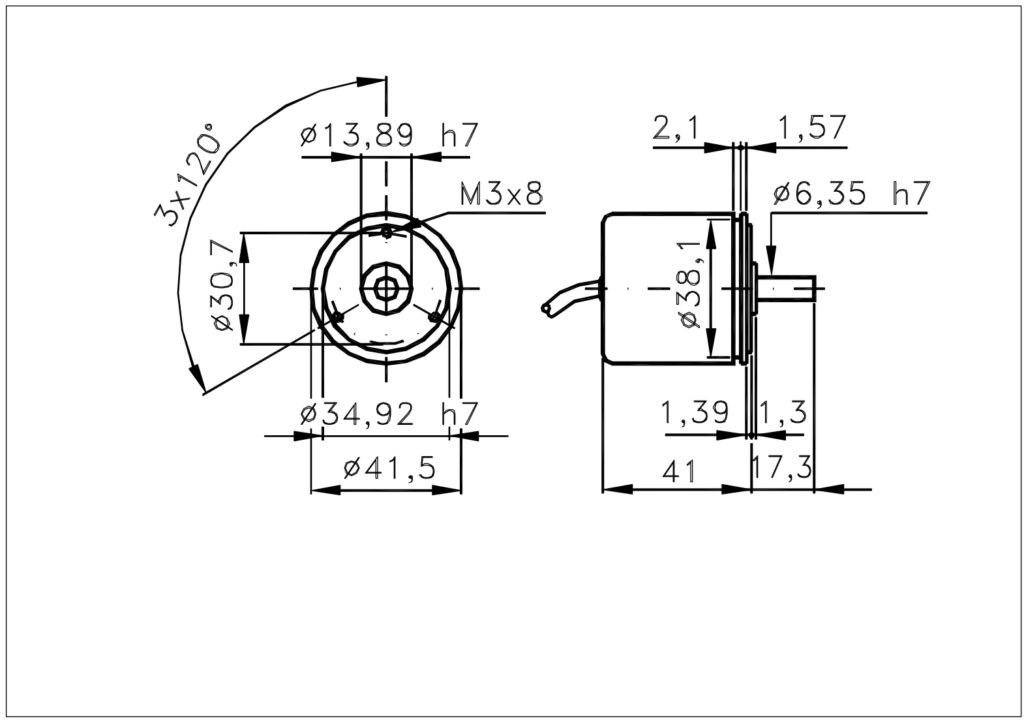

Carter en aluminium avec bride Ø41,5 mm, centrage Ø34,92 h7 et arbre en acier inoxydable Ø6,35 h7. Vitesses jusqu'à 12 000 tr/min avec roulements à faible couple (option B), indice de protection IP66 côté arbre avec roulements étanches (option Z) et température de fonctionnement de -25 à +85 °C. Disponible en guemisa.es.
- Technologie tour magnétique absolu jusqu'à 13 bits (8192 pas/tour).
- Fixation au moyen de bride de servo (' Support de servo ') avec centrage de Ø34,92 h7 et le corps de Ø41,5 mm.
- Accélérer jusqu'à 12 000 tr/min résistance continue (option B, faible couple) et aux chocs de 100 G.
- Sortie Série SSI (RS422) avec une fréquence maximale de 500 kHz.
- IP66 côté arbre avec roulements étanches (option Z) et alimentation 5 V ±5 %, 5÷30 V ou 10÷30 V.
Questions techniques fréquentes
De quel type de fixation mécanique est équipé le modèle M341S ?
Le modèle M341S intègre une bride de fixation de type servo (' Servo Mount ') de Ø41,5 mm avec un centrage cylindrique de Ø34,92 h7.
Quelle interface de communication et quel format de données utilise l'encodeur M341S ?
Il utilise une interface série SSI sous la norme de transmission RS422, fournissant des données de position en code binaire naturel à partir du bit le plus significatif (MSB), avec une sortie contrôlée par une horloge externe et une fréquence maximale de 500 kHz.
Quelles sont les options de vitesse de rotation et d'indice de protection IP disponibles ?
Côté arbre : 6000 tr/min en continu avec IP64 en version standard, 3000 tr/min avec IP66 (option Z, roulements étanches) et 12000 tr/min en continu avec IP53 (option B, roulements à faible couple).
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Poids | 120 g |
| Axe | Ø6,35 h7 acier inoxydable (personnalisable sur demande : base, couvercle, tige et température de fonctionnement) |
| charge radiale/axiale maximale. | 1 kg |
| Sens de rotation / Recherche du zéro mécanique | Non commutable (haut/bas) / Non |
| Électrique | |
| Protection côté sortie | IP65 avec câble CV |
| Résolution maximale. | 8192 pas/tour (13 bits) |
| Code de sortie | Binaire naturel |
| Fréquence maximale. | 500 kHz |
| Alimentation | 5 V ±5 % · 5÷30 V · 10÷30 V |
| Consommation maximale. | 35 mA |
| Interface | Série SSI (RS422) |
| Protection et environnement | |
| protection latérale de l'essieu | norme IP64 • Étanchéité IP66 • Faible couple IP53 |
| régime maximal continu | 6000 standard · 3000 étanche · 12000 faible couple (intermittent : +30 %) |
| résistance aux chocs et aux vibrations | 100 G (6 ms) · 12 G (10 ÷ 2000 Hz) |
| Température de fonctionnement/stockage | -25 … +85 °C / -25 … +125 °C (personnalisable sur demande : base, couvercle, axe et température de fonctionnement) |
