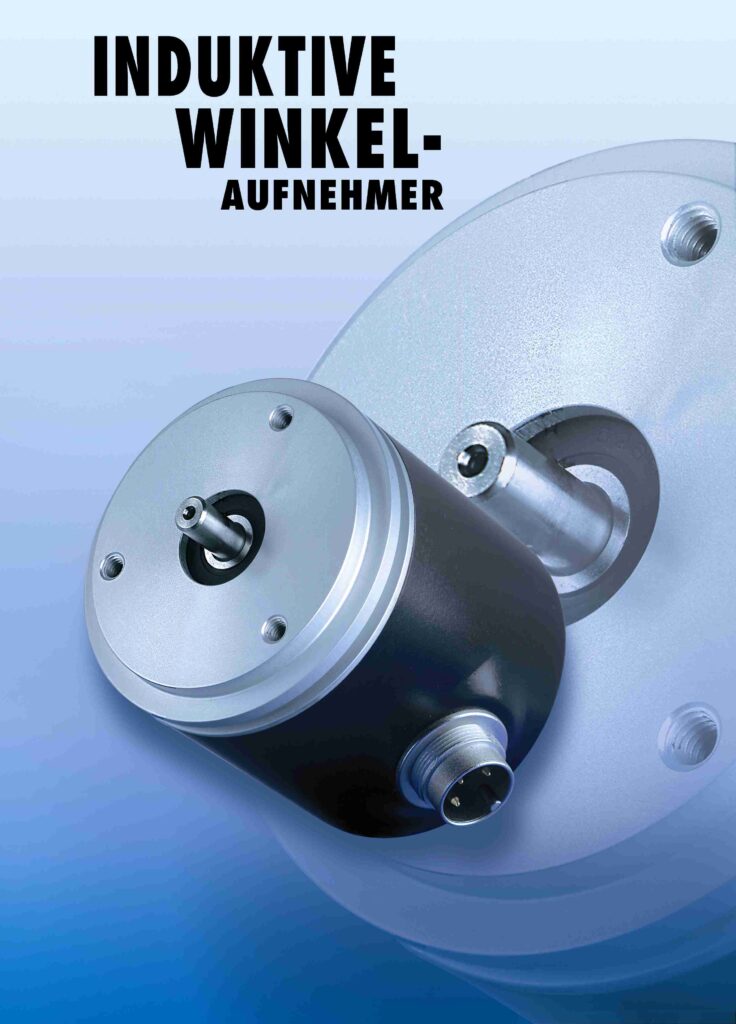

Schreiber SM62 Serieko Angelu Sentsore Induktiboa | LVDT Angelu Ø 58 mm
- Fabrikatzailea: Schreiber Messtechnik
- Kategoria: Desplazamendua, LVDT angeluarra, SENTOREAK, LVDT sentsoreak
Berak angelu-sentsore induktibo Schreiber SM62 seriekoa, teknikoki askotan aipatzen dena LVDT angeluarra RVDT neurketa birakari zehatzetarako metrologia-irtenbide sendoa da. 58 mm-ko aluminio anodizatuzko karkasa sendo batekin eta 6 mm-ko altzairu herdoilgaitzezko ardatz batekin, errodamendu industrialetan, transduktore honek bereizmen infinitua eta bizitza erabilgarri luzea bermatzen ditu higadura mekanikorik gabe. Osagai aproposa da... manipulatzaileetan, errotoreetan eta sistema robotikoetan kokatzea muturreko bibrazio-baldintzetan fidagarritasun handiena eskatzen dutenak.
Hau angelu linealaren transduktorea Anplifikazio elektronika guztia barneratzen du, kalibratutako seinale analogikoak (0/4-20 mA, ±10 V edo 0-10 V) emanez, zuzenean integratzeko prest. Babesa barne hartzen du. IP65 eta 3000 bira/min-ko abiadurak onartzen dituenez, SM62-k aukera ematen du Konektatu posizio sentsoreak PLCra Ezin hobeto funtzionatzen du, 0.1% baino handiagoa den denbora-egonkortasuna mantenduz 24 orduz. Bere erdi-zubi induktiboko teknologiari esker, kanpoko zikinkeria eta olioekiko immunea da, ingurune zikinetan kodetzaile optikoak baino askoz hobeto funtzionatzen baitu. Kontsultatu gure departamentu teknikoarekin zure aplikaziorako akoplamendu-diseinu egokiena lortzeko..
Propietateak
| Ingeniaritza Parametroa | SM62 zehaztapen teknikoa |
|---|---|
| Izen teknikoa | Angelu-sentsore induktibo bat (LVDT angeluarra / RVDT) |
| Etxebizitza/Ardatzaren Diametroa | Karkasa Ø 58 mm / Ardatza Ø 6 mm (Altzairu Herdoilgaitza) |
| Angelu estandarrak (graduak) | 30º, 45º, 60º, 75º, 90º, 105º, 120º |
| Korronte Irteerak (.621-4) | 0-20mA | 4-20 mA (Erritmoaren orratzen/ezkerraren noranzkoan konfigura daiteke) |
| Tentsio Irteerak (.625-8) | ±10VDC | 0-10 VDC (tentsio laburren erresistentzia) |
| Zehaztasuna (Linealtasuna) | ± 0.5% (Estandarra) | ± 0.25%-ko .1 aukera |
| Gehienezko biraketa-abiadura | 3000 rpm (monitorizazio dinamikorako aproposa) |
| Babes Gradua | IP65 (Zigilatutako errodamenduekin ardatza) |
| Laginketa-maiztasuna | 800 Hz (denbora errealeko erantzuna) |
| Egonkortasun Aldi Baterakoa | < 0,1% 24 ordutan (Alemaniako goi-mailakoa) |
| Neurketa Termikoaren Eremua | -20 °C-tik +85 °C-ra |
| Deriba termikoa | < 0,01% / ºC (Industriako egonkortasun termikoa) |
| Ingurumen-erresistentzia | 250g SRS kolpea | 20g rms bibrazioa (50g gailurrak) |
| Abiarazte-momentu nominala | < 1 Ncm 1000 bira/min-tan (Inertzia txikia) |
| Finkatzeko sistema | SM906.620 Muntatzeko Brida (3 multzoa) |
