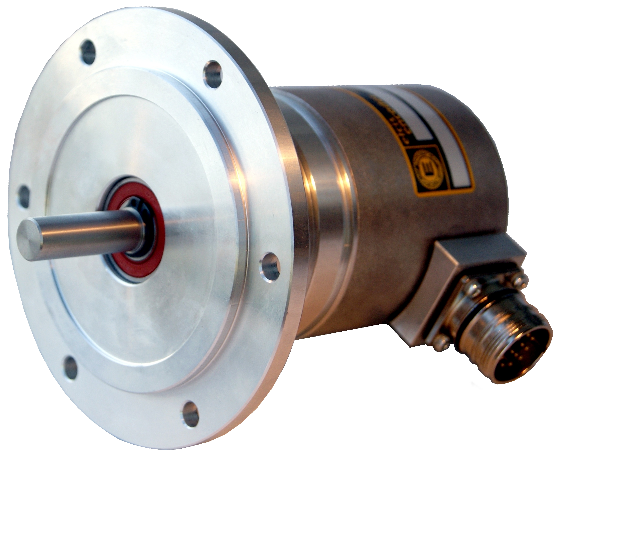

Bira bakarreko kodetzaile absolutua A/7115

Fabrikatzailea: ELCIS kodetzailea
Kategoria: Kodetzailea, Kodetzaile absolutua, Bira bakarreko kodetzaile absolutua, SENTOREAK

El ELCIS 7115 (A/7115) es un encoder absoluto monovuelta programable de hasta 65536 pasos (16 bit), con interfaz SSI y salidas incrementales Sin/Cos a 1024 ppr o RS422 hasta 16384.

Bira bakarreko kodetzaile absolutu programagarri gisa, A/7115ak biraketa bakoitzeko 65536 (16 biteko) bereizmena eskaintzen du, SSI serieko irteerarekin (S1 interfazea aurrezarpenarekin) Gray edo kode bitarrean. Gainera, Sine/Cos irteera gehigarri bat onartzen du 1024 ppr-tan edo biraketa bakoitzeko 16384 pultsu arteko RS422 irteera inkrementala, eta, PR aukerarekin (gehienez 8192 div/biraketa), kodea, bereizmena, aurrezarpena eta helbidea software bidez programatzea ahalbidetzen du USB bidez edo RS422 interfazearen beraren bidez.

Con base y tapa de aluminio anodizado y eje de acero inoxidable Ø11 h7 (hasta 8 kg de carga radial/axial), resiste impactos de 50 G y vibraciones de 12 G, y trabaja entre -20 y +85 °C con protección IP64 en el lado del eje (IP66 en versión sellada).

Programatzeko bereizmena gehienez 65536 biraketa bakoitzeko urratsak (16 bit).
Serial interfazea SSI aurrezarpenarekin, kodean Grisa edo Binarioa programagarria (PR aukera) software bidez USB bidez edo interfazearen bidez RS422.
Irteera gehigarria Sin/Cos a 1024 ppr inkrementala RS422 gehienez 16384 biraketa bakoitzeko pultsuak.
Inpaktuarekiko erresistentzia 50 gramo (11 ms) dagoeneko bibrazioak 12 G (10–2000 Hz).

Maiz egiten diren galdera teknikoak

Zein da A/7115-ak eskaintzen duen gehienezko bereizmena?

Biraketa bakoitzeko 65536 (16 bit) arteko bereizmena, biraketa bakoitzeko 1024, 4096, 8192, 16384, 32768 edo 65536 zatiketa artean hauta daiteke.

Nola programatzen da kodetzailea?

PR aukerarekin (gehienez 8192 div/bira), programazioa kodetzailea elikatzen duen USB ataka batera kable bidez konektatutako ordenagailu softwarearen bidez egin daiteke, edo RS422 interfazearen bidez, ASCII kodean programazioa eta datuak trukatzea ahalbidetzen duena. Softwarea eta kablea eskaeraren arabera hornitzen dira.

Zer beste irteera onartzen ditu SSIz gain?

Sin/Cos 1024 ppr-tan (S aukera) edo 1024, 2048, 4096, 8192 edo 16384 pultsu bira bakoitzeko RS422 inkrementala (I1etik I5era bitarteko aukerak).

Propietateak

Ezaugarria	Zehaztapena
Mekanika
Pisua	900 g

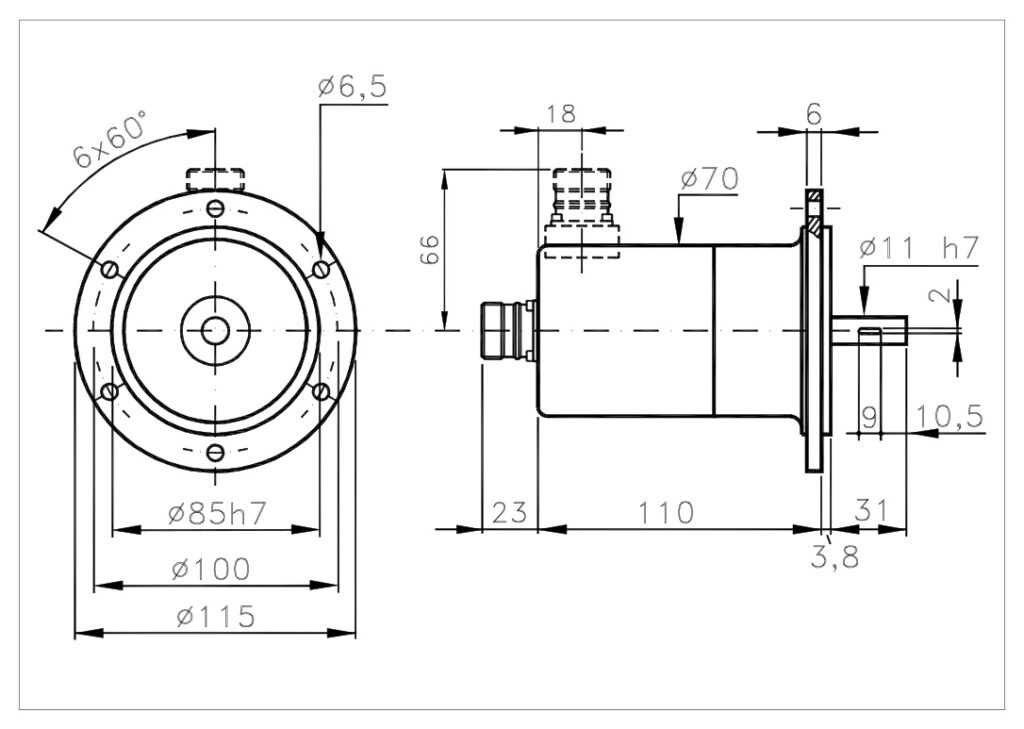

Ardatza	Ø11 h7 altzairu herdoilgaitza (Ø6, Ø8, Ø9.52, Ø10 alternatibak edo eskaeraren arabera)
gehienezko karga erradial/axiala.	8 kg
Elektrikoa
Irteerako babesa	IP65etik IP66ra konexioaren arabera.
Elikadura	10–30 V
Gehienezko kontsumoa.	200 mA
Gehienezko maiztasuna (erlojua)	500 kHz-ko
Interfazea	SSI aurrezarpenarekin (S1)
Irteera kodeak	Programagarria: Grisa, Binarra
Bereizmen maximoa.	65536 (16 bit)
Babesa eta ingurumena
ardatzaren aldeko babesa	IP64 estandarra · IP66 zigilua
gehienezko RPM jarraitua	6000 estandarra · 3000 zigilatua (aldizka: +30 %)
Talkaren/bibrazioaren erresistentzia	50 G (11 ms) 12 G (10–2000 Hz)
Funtzionamendu/biltegiratze tenperatura	-20 … +85 °C / -30 … +85 °C
Beste ezaugarri batzuk
Salida incremental (opcional)	Sin/Cos 1024 ppr o RS422 hasta 16384 ppr

Erreferentzia	Konfigurazioa
A/7115-S-G-4096-1030-S1-PR-CV-RA7115SG40961030S1PRCVR	tipo: S · Gray · resolución: 4096 · alimentación: 1030 · interfaz: S1 · opción interfaz: PR · Cable long. 1 m · IP65 · salida radial
Eskatuz gero, bereizmen, elikatze-iturri, elektronika eta konexioaren beste konbinazio batzuk ere eskuragarri daude: jar zaitez gurekin harremanetan eta erreferentzia zehatza baieztatuko dizugu.
