Transductor Lineal por Cable F600C
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Desplazamendua, SENTOREAK, Kable linealaren transduktorea, Transduktore linealak

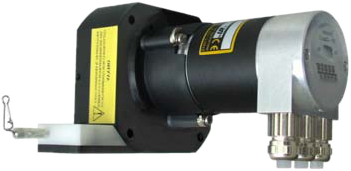

El ELCIS F600C es un transductor lineal por cable absoluto, con hilo de Ø 0,51 mm y salida CANopen, para medir desplazamientos lineales de hasta 6 metros.
La electrónica incorpora fotodiodos ASIC con fuente de luz LED de vida media 100.000 horas, transceptor CAN (ISO 11898), indicación de estado con 2 LED y tecnología SMD. Protegido contra inversión de polaridad y sobretensiones, con disco codificador irrompible y certificación EMC según EN 50 081-2 y EN 61000-6-2.
Codificador y mecánica IP64; el IP de la salida depende de la conexión: prensaestopas (3PG, 3PG-VA, 2M20) IP65, conectores redondos de 5 pines (1BW, 2BW) o conector de fibra óptica (1HW). Humedad del 98 % (sin estado líquido). Temperatura de funcionamiento de -20 a +70 °C y de almacenamiento de -40 a +85 °C. Peso de 1,4 kg según la carrera.
- Carrera estándar máx. de 6 metros y resolución de 0,1 mm edo 1 mm.
- Interfazea CANopen edo CAN zuntz optikoa con parámetros programables (dirección de rotación, resolución, valor de preset, levas, velocidad, baud-rate e identificador CAN).
- Hilo de acero inoxidable de Ø 0,51 mm y vida media del transductor de >10⁶ ciclos a 2 m/s.
- Error de linealidad máx. de ±0,05 % fs., velocidad de lectura máx. de 4 m/s eta gehienezko azelerazioa 2,5 G.
- Codificador IP64; prensaestopas IP65 (3PG, 3PG-VA, 2M20).
Maiz egiten diren galdera teknikoak
¿Qué interfaz de comunicación tiene el transductor F600C?
(C2) CANopen / CAN con transceptor CAN (ISO 11898), o (CF) CAN fibra óptica.
¿Qué carrera y resoluciones ofrece?
Carrera estándar máx. de 6 metros, con resoluciones de 0,1 mm (código 100) y 1 mm (código 1000) y código de salida binario.
¿Qué grado de protección y conexiones tiene?
Codificador y mecánica IP64; los prensaestopas 3PG, 3PG-VA y 2M20 son IP65 y existen los conectores 1BW, 2BW y 1HW. El IP de la salida depende de la conexión.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Carrera estándar máx. | 6 m |
| Pisua | 1,4 kg (según la carrera) |
| Carrera: hilo de tracción | Ø 0,51 mm altzairu herdoilgaitza |
| Carrera: fuerzas sobre el cable | Salida 20 N · Retorno 10 N |
| Carrera: velocidad / aceleración máx. | 4 m/s / 2,5 G |
| Elektrikoa | |
| Resolución / código de salida | 0,1 mm, 1 mm · Binario |
| Linealtasun-errore maximoa. | ±0,05 % f.s. |
| Elikadura eta gehienezko kontsumoa. | 10÷30 V CC · 2,5 W |
| Irteera interfazea | (C2) CANopen / CAN · (CF) CAN Fibra óptica |
| Babesa eta ingurumena | |
| Vida media del transductor | >10⁶ ciclos a 2 m/s |
| Talkaren/bibrazioaren erresistentzia | 30 G (11 ms) / 10 G (10 ÷ 1000 Hz) |
| Funtzionamendu/biltegiratze tenperatura | -20 ÷ +70 °C / -40 ÷ +85 °C |
| Hezetasuna | 98 % (sin estado líquido) |
| Babes gradua | Codificador y mecánica: IP64 · Prensaestopas: IP65 · Salida: según conexión (iP conforme a Normas CEI EN 60529, EN 60529, IEC 529) |
| Erreferentzia | Konfigurazioa |
|---|---|
| F600C-B-1000-1030-3PGF600CB100010303PG | Código de salida Binario · Resolución 1 mm · 10÷30 V CC · 3 prensaestopas · IP65 |
| F600C-B-100-1030-3PGF600CB10010303PG | Código de salida Binario · Resolución 0,1 mm · 10÷30 V CC · 3 prensaestopas · IP65 |
| Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta. | |
