B&C Electronics SZ1140 pH sentsore industriala | Autogarbiketa elektrodo laua
- Fabrikatzailea: B&C Elektronika
- Kategoria: Uraren kalitatea, SENTOREAK, pH eta Redox zundak

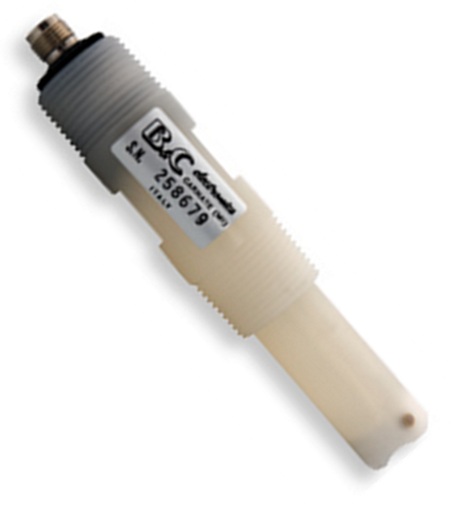

Berak SZ1140-ren B&C Elektronika bat da pH sentsore industriala Mota konbinatua, GX-1 beirazko mintz eta erreferentzia sistema dituena, industria-prozesuetan eta uraren tratamenduan etengabeko neurketarako diseinatua. Korrosioarekiko erresistentea den PVDF gorputza, polimero gel elektrolitoa eta PTFE lotura bikoitza ditu, neurketa-tartearekin. 0tik 12ra bitarteko pH-a.
SZ1140 familiakoa da. elektrodo lauak autogarbiketa efektuarekin B&C Electronics-ena. Bere geometriak likidoaren zirkulazio tangentzialaren bidez, itsatsitako partikula eta gordailu solteak kentzen ditu gainazal sentikorrean. Efektu hau pasiboa da, fluxu-baldintzen araberakoa da, eta ez du aldizkako garbiketa eta kalibrazioa ordezkatzen.
Bere eraikuntzak prozesu-tenperaturekin lan egiteko aukera ematen du 0tik 100 °C-ra eta gehienezko presioak 10 barra. PVDF gorputzak erresistentzia kimikoa eta babes mekanikoa eskaintzen ditu, eta PTFE lotura bikoitzak erreferentzia sistema elektrolitoen kutsaduratik babesten laguntzen du. Aplikazio bakoitzerako bateragarritasun kimikoa egiaztatu behar da.
Sentsoreak hodietan, deposituetan eta murgiltze sistemetan instalatzea ahalbidetzen du. 3/4″ NPT konexio haridun eta muntatzeko osagarri egokiak. Bere luzera osoa hau da: 140 mm, gorputz batekin 120 mm konektorea kontuan hartu gabe eta 45 mm-ko murgiltzea. Beste elektrodo bat ordezkatzeko, komenigarria da neurriak eta muntaketa mota egiaztatzea.
Konexio elektrikoa hodi baten bidez egiten da. DL (kable desmuntagarria) konektore koaxiala, elektrodoa aldatu gabe kablea deskonektatzeko aukera ematen du. B&C Electronics-ek kable bateragarriak eskaintzen ditu. 8 metroko SZ947 eta SZ9471 2 metroko kablea BNC amaierarekin, Bereiz hornitzen da. SZ1140ak ez du Pt100rik barne hartzen eta pH elektrodo sarrera dedikatu bat duen analizatzaile edo transmisore batera konektatu behar da.
SZ1140 pH sentsore industrialaren aplikazioak
SZ1140 honetarako diseinatuta dago pH-aren etengabeko neurketa eta monitorizazioa instalazio industrialetan. Likido baten azidotasun edo alkalinitate maila ezagutzeko aukera ematen du, prozesu kimikoak, uraren tratamenduak eta funtzionamendu-baldintzak kontrolatzeko aldagai garrantzitsua.
Uraren tratamendua
- pH-aren monitorizazioa ur-tratamenduko instalazioetan.
- Ur azido edo alkalinoen neutralizazio prozesuen kontrola.
- pH-aren monitorizazioa deposituetan, hodietan eta birzirkulazio zirkuituetan.
- pH-aren neurketa ura egokitzeko prozesuetan.
- Uraren kalitatea kontrolatzeko sistemetan integratzea.
Industria-prozesuak
- pH-aren kontrola industria-likidoen zirkuituetan.
- Elektrodo materialekin bateragarriak diren prozesu kimikoen monitorizazioa.
- Integrazioa analizatzaileekin, transmisoreekin eta industria-automatizazio sistemekin.
- PVDF gorputza eta erreferentzia bikoitzeko lotura duen elektrodo bat behar den aplikazioak.
Hautaketa kontuan hartzekoak: pH tartea, tenperatura eta presioa ez dira elektrodo baten egokitasuna zehazten duten faktore bakarrak. Likidoaren konposizio kimikoa, solidoen edo eskalaren presentzia eta instalazio baldintzak ere ebaluatu behar dira.
Nola funtzionatzen duten autogarbiketak eta PTFE lotura bikoitzak
Likidoen zirkulazioaren bidezko autogarbiketa
B&C Electronics-ek elektrodo familia honetan gainazal sentikorraren garbiketa errazten duen neurketa-geometria bat sartzen du. likidoaren fluxu tangentziala.
Fluidoa sentsorearen muturretik zirkulatzen duenean, likidoaren mugimenduak arrastatze-indar bat sortzen du, eta horrek partikula eta gordailu solteak askatzen lagun dezake.
Bat da autogarbiketa efektu pasiboaElektrodoak ez du eskuilarik, ultrasoinurik edo garbiketa-sistema mekanikorik. Ez du bere kabuz turbulentziarik edo likido-zirkulaziorik sortzen.
Zirkulaziorik gabeko edo ia ur geldirik dagoen deposituetan, efektu hau oso mugatua izango da. Kareharria, itsatsitako biofilma eta bestelako gordailu iraunkorrek eskuz garbitu behar izan dezakete.
Zein da PTFE lotura bikoitzaren helburua?
pH elektrodo konbinatu batek beirazko sentsore-elementu bat eta erreferentzia-sistema elektrokimiko bat ditu barnean. Analizatzaileak bien arteko potentzial-diferentzia neurtzen du pH balioa zehazteko.
The PTFE lotura bikoitza Prozesuko fluidoaren eta erreferentzia sistemaren arteko hesi gehigarri bat eskaintzen du, uretan dauden substantzia batzuek elektrolitoen kutsadura murrizten lagunduz.
Diseinu hau abantailagarria izan daiteke erreferentziazko elektrodo konbentzional batek kutsadura arazoak dituen industria-aplikazioetan. Hala ere, bere iraupena likidoaren konposizio kimikoaren eta funtzionamendu-baldintzen araberakoa izango da.
Polimero gel elektrolitoa
SZ1140ak zigilatutako polimero gel elektrolito bat erabiltzen du, eta ez du aldizkako betetze eragiketarik behar.
Diseinu honek ohiko mantentze-lanak errazten ditu, nahiz eta ez duen ezabatzen elektrodoa beharrezkoa denean kalibratzeko, ikuskatzeko eta garbitzeko beharra.
DL konektorea, SZ947 eta SZ9471 kableak eta analizatzailerako konexioa
Zer da DL konektorea?
SZ1140ak erabiltzen du DL (kable desmuntagarria) konektore koaxiala, horri esker, konexio-kablea kendu daiteke elektrodoarekin batera ordezkatu beharrik gabe.
Ezaugarri honek zundaren mantentze-lanak eta ordezkapenak errazten ditu. DL izendapenak B&C Electronics-ek erabiltzen duen konexioa identifikatzen du, baina ez da automatikoki nahastu behar BNC, TNC, S7 edo beste konexio-sistemekin.
SZ1140arekin bateragarriak diren kableak
- SZ947: 8 metroko kable koaxiala zunda muturrean DL konektorearekin.
- SZ9471: 2 metroko kable koaxiala, zunda muturrean DL konektorea eta analizatzailearen muturrean BNC konektorea dituena.
Garrantzitsua: Bi kableak osagarriak dira eta bereiz eskatu behar dira. B&C Electronics SZ2060 Redox elektrodoarekin ere bateragarriak dira.
SZ947aren kasuan, tresnari dagokion muturraren amaiera egiaztatu behar da instalatu aurretik.
Zergatik erabiltzen da kable koaxiala?
pH elektrodoek anplitude txikiko seinale elektrikoa sortzen dute eta erakusten dute irteerako inpedantzia oso altua.
Horregatik, kable eta konexio egokiak behar dira tresneria elektrokimikorako, isolamendu elektriko ona eta hezetasunaren eta interferentziaren aurkako babesa dutenak.
Kableatu desegokiak, konektoreetako hezetasunak edo isolamendu-ihesek neurketa-erroreak eta pH-aren irakurketetan ezegonkortasuna sor ditzakete.
PLC batera zuzenean konekta daiteke?
Ez zuzenean 4–20 mA edo 0–10 V sarrera analogiko konbentzional batera. SZ1140 elektrodo elektrokimiko pasibo bat da, likidoaren pH-arekin lotutako potentzial-diferentzia bat sortzen duena.
Seinale hau analizatzaile edo transmisore batek interpretatu behar du pH-espezifiko sarrerako inpedantzia handikoa.
Tresnak seinale elektrokimikoa pH balio bihurtzen du eta, modeloaren arabera, irteera analogikoak edo komunikazioak eman ditzake PLC, SCADA edo bestelako kontrol sistema industrial batean integratzeko.
Elektrodoa kontrol sistema batean integratzeko, B&C Electronics-ek eskaintzen du pH transmisorea PH3630, pH sarrera handiko inpedantzia eta 4–20 mA-ko irteerarekin. SZ1140arekin tenperatura konpentsazio automatikoa behar bada, kanpoko Pt100 sentsore bateragarri bat konektatu behar da. pH kablea transmisorearen kableatu diagramaren arabera instalatu behar da.
Hodien instalazioa, murgiltzea eta tenperaturaren konpentsazioa
Lerroan edo murgiltze bidezko muntaketa
PVDF gorputzak konexio haridun bat du 3/4″ NPT, horri esker, elektrodoa hodi-etxebizitza egokietan edo murgiltze-aplikazioetarako osagarrien eta luzapen-hodien bidez instala daiteke.

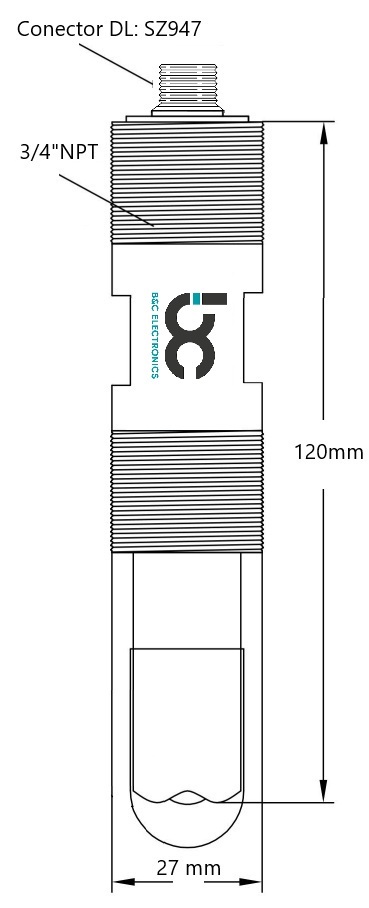

Ezarritako neurriak. 140 mm-ko luzera osoa; konektorerik gabeko gorputzak neurriak hartzen ditu 120 mm eta murgiltze-luzera da 45 mm. Ordezkapen instalazioetarako, muntaketa neurriak egiaztatu behar dira.
Instalazioak neurketa-gainazala likidoarekin kontaktu egokian mantentzen dela ziurtatu behar du. Gomendagarria da aire-poltsak, sentsorea lehortu daitekeen eremuak eta gordailu iraunkorrak sustatzen dituzten baldintzak saihestea.
Prozesuko tenperatura eta presioa
B&C Electronicsek zehaztutako funtzionamendu-eremua hau da: 0tik 100 °C-ra, gehienezko presioarekin 10 barra.
Hautaketak prozesuaren benetako baldintzak kontuan hartu behar ditu, muntaketa-materialak eta tenperatura eta presioaren aldaketak barne.
Tenperatura konpentsazioa behar al du?
pH elektrodoen erantzun elektrikoa tenperaturaren araberakoa da. Beraz, likidoaren tenperatura aldatzen denean, komenigarria izan daiteke tenperatura konpentsazio automatikoa duen analizatzaile bat erabiltzea.
Berak SZ1140-k ez du Pt100 barne hartzen. Konpentsazio automatikoa behar bada, analizatzailearekin bateragarria den kanpoko tenperatura-sentsore bat instalatu behar da. Tresna batzuek prozesuko tenperatura eskuz sartzea ere ahalbidetzen dute.
Tenperatura-konpentsazioek elektrodoaren erantzun elektrikoa zuzentzen dute, baina ez dituzte likido batek tenperatura aldatzen denean izan ditzakeen pH-aldaketa errealak ezabatzen.
pH elektrodoen kalibrazioa eta mantentze-lanak
Edozein elektrodo elektrokimiko bezala, SZ1140ak aldizkako egiaztapen, kalibrazio eta mantentze-lanak behar ditu neurketaren fidagarritasuna mantentzeko.
Sentsoreen kalibrazioa
Kalibrazioa pH ezaguneko buffer-soluzioak eta analizatzaile bateragarri bat erabiliz egiten da. Normalean, bi kalibrazio-puntu erabiltzen dira, prozesuaren funtzionamendu-tartearen arabera hautatuta.
Adibidez, pH neutrotik gertu dauden ingurune azidoetan aplikazioetarako, pH 7,00 eta 4,01eko buffer-disoluzioak erabil daitezke. Ingurune alkalinoetan neurketak egiteko, pH 7,00 eta 10,01eko buffer-disoluzioak hauta daitezke, tresnaren eta aplikazio-baldintzen arabera.
Mantentze-gomendioak
- Aldian-aldian egiaztatu elektrodoaren malda eta zero puntua.
- Gordailuak daudenean, ikuskatu eta garbitu neurketa-gainazala.
- Saihestu osagai sentikorrak kaltetu ditzaketen kolpeak eta manipulazioak.
- Mantendu DL konexio elektrikoa garbi eta hezetasunetik babestuta.
- Saihestu mintz sentikorra lehortzea biltegiratze-aldi luzeetan.
- Erabili pH elektrodoetarako gomendatutako biltegiratze-soluzioak eta -prozedurak.
Mantentze-lanen maiztasuna uraren kalitatearen, tenperaturaren, zirkulazio-baldintzen eta erreferentzia-sistema kutsa dezaketen substantzien presentziaren araberakoa izango da.
Zirkulazio-likidoaren autogarbiketa-efektuak zenbait gordailuren eraketa mugatzen lagun dezake, baina ez du ordezkatzen kalibrazioa edo garbiketa beharrezkoa denean.
B&C SZ1140, SZ1150 eta SZ2060 sentsoreen arteko desberdintasunak
B&C Electronics-ek elektrodo elektrokimiko ugari eskaintzen ditu, neurtu beharreko parametroaren eta instalazio-baldintzen arabera irtenbide egokia hautatzeko.
SZ1140: GX-1 beira, 0–12 pH tartea
SZ1140ak mintz bat erabiltzen du GX-1 beira eta neurriak 0tik 12ra bitarteko pH-a. Ez du Pt100rik barneratzen eta SZ947 edo SZ9471 kableekin lotutako DL koaxial konexio desmuntagarria erabiltzen du.
SZ1150: GX-V beira, 0–14 pH tartea eta Pt100 integratua
Berak SZ1150 mintz bat barne hartzen du GX-V beira alkali baxuko errorea, sorta batekin 0tik 14ra bitarteko pH-a, eta bat Pt100 integratua likidoaren tenperatura neurtzeko ere.
Bere konexioa lau kontaktuko DL multipolar bat da eta SZ9441 kable espezifikoa erabiltzen du, SZ1140-ren kable koaxialetatik desberdina.
SZ2060: Erredox potentzialaren neurketa
SZ2060 eraikuntza-familia berekoa da, baina neurtzen du oxidazio-erredukzio potentziala (ORP/Redox) platinozko elektrodo bat erabiliz.
Ez du pH-a neurtzen, nahiz eta DL konexio sistema partekatzen duen eta SZ947 eta SZ9471 kableekin bateragarria den.
Hautaketa neurtu beharreko parametroaren, pH tartearen, likidoaren konposizioaren eta tenperatura neurtu behar den beharraren araberakoa da.
B&C Electronics SZ1140 pH sentsorearen hautaketa
SZ1140 irtenbide bat da honetarako pH industrialaren neurketa PVDF gorputza, PTFE lotura bikoitzeko erreferentzia, mutur lauko diseinua eta konexio koaxial desmuntagarria duen elektrodo bat behar denean.
Muntaketa hautatu aurretik, likidoaren ezaugarriak, pH tartea, tenperatura, presioa, muntaketa mota eta seinalea jasoko duen analizatzailea definitu behar dira.
B&C Elektronika 1974tik instrumentazio elektrokimikoan espezializatutako italiar fabrikatzailea da, pH, Redox, eroankortasuna eta uraren kalitatearen beste parametro batzuk neurtzeko irtenbideekin.
In GUEMISA Zure industria-sentsoreak eta analizatzaileak merkaturatzen ditugu eta aholkularitza teknikoa eskaintzen dugu aplikazio bakoitzerako elektrodo, konexio-kable eta neurketa-tresna egokiak hautatzeko.
Jarri gurekin harremanetan informazio teknikoa, erabilgarritasuna edo aurrekontua lortzeko.
Propietateak
| B&C ELEKTRONIKA SZ1140 ESPEZIFIKAZIO TEKNIKOAK | |
|---|---|
| Fabrikatzailea | B&C Elektronika |
| Modeloa | SZ1140 |
| Sentsore mota | pH elektrodo konbinatua, beira eta erreferentzia |
| Neurketa-mintza | GX-1 beira |
| Neurketa-eremua | 0–12 pH |
| Prozesuaren tenperatura | 0tik 100 °C-ra |
| Presio maximoa | 10 barra |
| Erreferentzia sistema | PTFE lotura bikoitza |
| Elektrolitoa | zigilatutako polimero gel |
| Gorputzeko materiala | PVDF |
| Elektrodoen diseinua | Mutur laua, fluxu tangentzialaren bidez autogarbiketa efektuarekin |
| Prozesuaren konexioa | 3/4″ NPT haria |
| Luzera osoa | 140 mm, konektorea barne |
| Gorputzaren luzera | 120 mm, konektorea barne hartu gabe |
| Murgiltze-luzera | 45 mm |
| Tenperatura-sentsore integratua | Ez dauka Pt100 barne hartzen |
| Konexio elektriko mota | DL konektore koaxial desmuntagarria |
| SZ947 kablea | Koaxiala, 8 m, DL konektorea |
| SZ9471 kablea | Koaxiala, 2 m, DL + BNC |
| Kablea barne | Ez, bereizita eskatzen da. |
| Instalazioa | Online edo murgiltze bidez osagarri egokiekin |
| Aplikazioak | Uraren tratamendua eta industria-prozesuen kontrola |
