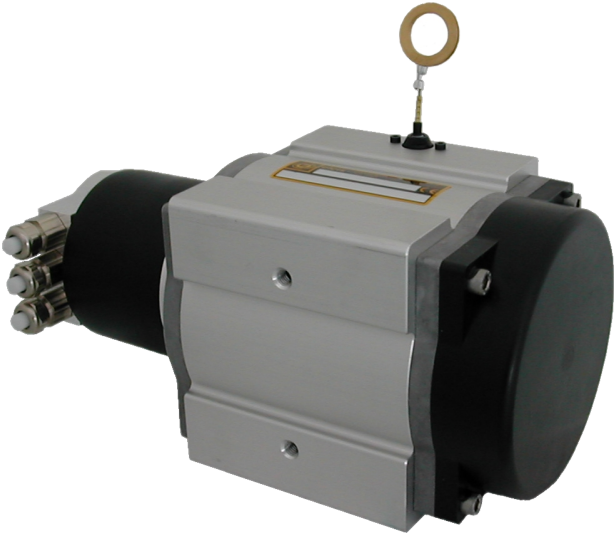

AF13 Hari bidezko Transduktore Lineala
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Desplazamendua, SENTOREAK, Kable linealaren transduktorea, Transduktore linealak
El ELCIS AF13 es un transductor lineal por cable absoluto, con hilo de Ø 1,35 mm e interfaz PROFIBUS-DP, para medir longitudes lineales de hasta 10, 15, 20, 25 y 30 m (versión AF13P).
Electrónica de salida line driver (según RS485), fotodiodos ASIC con emisor LED (>= 100000 h), disco de plástico irrompible, resolución de 0,1 mm o 1 mm y código de salida binario. Velocidad máx. de lectura 4 m/s, aceleración máx. 2,5 G, error de linealidad máx. ±0,05 % f.s. y vida media >10⁶ ciclos a 2 m/s.
IP64 en encoder y mecánica; las tapas de conexión 3PG, 3PG-VA (acero inoxidable) y 2M20 son IP65 y la indicación de estado es con 2 LED. Temperatura de funcionamiento de -20 a +70 °C (almacenamiento de -40 a +85 °C) y humedad del 98 % sin estado líquido. Parámetros programables: sentido de giro (complemento), resolución por vuelta, resolución total, valor de preset, salida de velocidad y finales de carrera por software.
- Longitudes estándar de 10 metro, 15 m, 20 m, 25 m eta 30 m.
- Altzairu herdoilgaitzezko kablea Ø 1,35 mm; vida media >10⁶ ciclos a 2 m/s.
- Interfazea Profibus-DP Clase 2 con line driver (según RS485) y alimentación 10÷30 Vcc.
- Ebazpena 0,1 mm edo 1 mm con salida en código binario.
- IP64 en encoder y mecánica; IP65 en las tapas de conexión 3PG, 3PG-VA y 2M20.
Maiz egiten diren galdera teknikoak
¿Qué longitudes y resoluciones admite el transductor AF13?
Admite longitudes estándar de 10, 15, 20, 25 y 30 m, con resoluciones de 0,1 mm (código 100) y 1 mm (código 1000).
¿Qué interfaz de comunicación y salida eléctrica incorpora el AF13?
Interfaz Profibus-DP Clase 2 con electrónica de salida line driver (según RS485) y código binario, con alimentación de 10÷30 Vcc.
Zein IP konexio eta babes aukera daude eskuragarri?
Encoder y mecánica IP64; conexión con tapa 3PG, tapa de acero inoxidable 3PG-VA o tapa con 2 cables 2M20, todas IP65. Opciones: (P) salida de cable con aire comprimido, (S) soporte de fijación lateral, (U) salida de cable con articulación 360° y (X) opción personalizada. Código de pedido: AF13P longitud / código (B) / resolución (100 o 1000) / alimentación (1030) / conexión.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Gehienezko luzera estandarra. | 10 m, 15 m, 20 m, 25 m, 30 m |
| Elektrikoa | |
| Resoluciones | 0,1 mm, 1 mm |
| Irteera kodeak | Binarioa |
| Interfazea eta irteera | (DP) Profibus-DP Class2 · Line driver (RS485) |
| Janaria / Kontsumoa | 10÷30 Vcc · 2,5 W |
| Linealtasun-errore maximoa. | ±0,05 % f.s. |
| Babesa eta ingurumena | |
| Azelerazioa / Gehienezko abiadura. | 2,5 G · 4 m/s |
| Vida media | >10⁶ ciclos a 2 m/s |
| Babes gradua | Kodetzailea: IP64 · Mecánica: IP64 · Salida: según conexión (IP65) |
| Protecciones eléctricas y EMC | Inversión polaridad · Sobretensión · EMC EN 61000-6-2, EN 61000-6-4 |
| Inpaktuarekiko erresistentzia | 30 G (11 ms) |
| Bibrazio-erresistentzia | 10 G (10 ÷ 1000 Hz) |
| Tenperatura | Funcionamiento -20 ÷ +70 °C · almacenamiento -40 ÷ +85 °C |
| Beste ezaugarri batzuk | |
| Kable eta trakzio indarrak | Ø 1,35 mm, acero inoxidable · Extracción 20 N · Retracción 10 N |
| Konexioak | Tapas 3PG, 3PG-VA, 2M20 (IP65) |
| Erreferentzia | Konfigurazioa |
|---|---|
| AF13-10M-B-1000-1030-3PGAF1310MB100010303PG | 10 m · Binario · 1 mm · 10÷30 Vcc · Tapa de conexión IP65 |
| AF13-10M-B-100-1030-3PGAF1310MB10010303PG | 10 m · Binario · 0,1 mm · 10÷30 Vcc · Tapa de conexión IP65 |
| Eskatuz gero, bereizmen, elikatze-iturri, elektronika eta konexioaren beste konbinazio batzuk ere eskuragarri daude: jar zaitez gurekin harremanetan eta erreferentzia zehatza baieztatuko dizugu. | |
