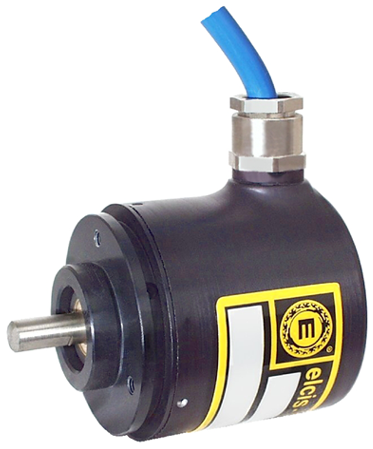

Bira bakarreko kodetzaile absolutua A/342
A/342 bira bakarreko kodetzaile absolutuak dorre birakarietan eta espazio mugatua dagoen industria-aplikazioetan kokapen zehatzaren beharra asetzen du. Bere diseinu trinkoa kontrol-sistemetan erraz integratzea ahalbidetzen du, kanpoko zirkuitu konplexurik behar izan gabe, bibrazio moderatuak dituzten inguruneetan egonkortasun mekanikoa bermatuz.
Irtenbide teknikoa LED argi-iturri iraunkor bat eta fototransistore sentsoreak dituen disko hautsiezin batean oinarritzen da. 8 biteko bereizmen estandarra eskaintzen du (256 pultsu) 5V ±5% Vcc-ko elikatze-iturri batekin, konfigurazioaren arabera 200 eta 400 mA artean kontsumitzen duena, eta horrela sistema elektrikoan eragin txikia bermatzen du.
Eraikuntzak aluminio anodizatuzko oinarria eta estalkia erabiltzen ditu iraunkortasun handiena lortzeko. Zigilatutako errodamenduek 1,5 × 10⁹ bira-bizitza bermatzen dute karga erradialaren pean, 0 eta +70 °C arteko funtzionamendu-tenperaturak jasanez. Eskuragarri... guemisa.es.
- 8 biteko bereizmena, interfaze zuzenerako irteera paralelo estandarrarekin.
- 100.000 ordu baino gehiagoko funtzionamendu-bizitza duen LED argi-iturria.
- Aluminio anodizatuzko oinarria eta altzairu herdoilgaitzezko estalkia korrosioarekiko erresistentea.
- 1,5×10^9 biratako zigilatutako bola-errodamenduen zerbitzu-bizitza.
Maiz egiten diren galdera teknikoak
Zertan bereizten da A/342 modeloa I/E6 modelotik?
A/342 bira bakarreko kodetzailea da, gehienez 8 biteko bereizmena duena, eta I/E6-k, berriz, bereizmen handiagoak eta irteera formatu aurreratuagoak eskaintzen ditu, hala nola SSI edo Bi-SSI. A/342-k dorre birakarien miniaturizazioa lehenesten du.
Zer lerrokatze-neurri behar ditu A/342 ardatzak?
Ardatza ezin hobeto zentratuta egon behar da eta ardatz-jokorik gabe, zigilatutako errodamenduen higadura goiztiarra saihesteko. Gomendagarria da 50G-ko inpaktu-muga gainditu gabe karga erradialak jasan ditzakeen akoplamendu-egokitzaile zurrun bat erabiltzea.
Zein konektore eta irteera aukera daude eskuragarri A/342rako?
Interfaze paralelo estandarrarekin edo NPN igorpen irekiko KP aukerarekin eskuragarri dago. IP65 babesa duten metro bateko kableak eska daitezke, baita tenperatura altuko edo hautsiezinentzako bertsioak ere, proiektuaren beharren arabera.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Sentsore mota | Bira paregabea. |
| Aplikazio nagusia | Dorre birakariak, industria-erabilerarako |
| Vcc elikatze-iturria | 5V ±5%, 15V ±5%, 8–24V, 18–28V, 10–30V |
| Gehienezko kontsumoa | 200–400 mA |
| Argi iturria | LEDa >= 100.000 orduko iraupena duena |
| Sentsore Optikoak | Fototransistoreak |
| Gehienezko maiztasuna | 50 kHz |
| Funtzionamendu-tenperatura | 0 – +70 °C (Biltegiratzea -30 – +85 °C) |
| Biltegiratze Tenperatura | -30 – +85 °C |
| +75 °C-tan erreta | 72 ordu |
| Gora/Behera etengailua | Ez |
| Zero Bilaketa Mekanikoa | Ez |
| Irteera etapak | Paraleloa (Estandarra) |
| Oinarria | Aluminio anodizatua |
| Azala | Aluminio anodizatua |
| Pisua | 220 gramo |
| Ardatza | Altzairu herdoilgaitza (Ø4/5/8mm) |
| Gehienezko RPM jarraitua | 6.000 / 3.000 / 8.000 |
| Abiarazteko momentua | 25 / 60 / 8 gcm |
| Errodamenduaren bizitza | 1,5×10^9 bira |
| Bereizmena | 8 bit (256 posizio) |
| Gehienezko karga erradial/axiala | 2 kg |
| Inpaktu-erresistentzia | 50 G x 11 ms |
| Bibrazio-erresistentzia | 12 G (10 – 2000 Hz) |
