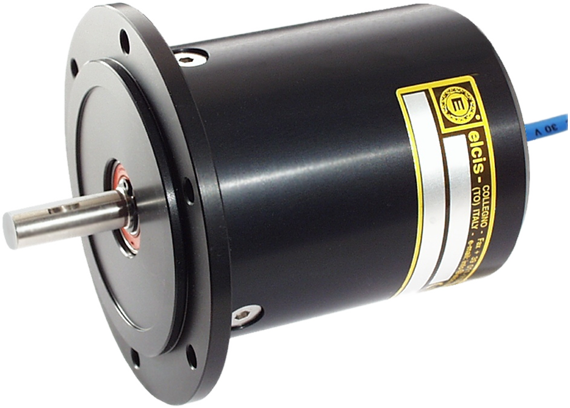

I/115R kodetzaile inkremental sendoa
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Kodetzaile inkremental sendoa, SENTOREAK
B10 brida estandarrarekin eta estalki bikoitzarekin egindako metalezko kodetzaile sendo-sekulakoa, marmolezko ekipoetan, ontzioletan eta abarretan erabiltzeko.
I/115R-k biraketa bakoitzeko 1etik 90000ra bitarteko pultsuak eskaintzen ditu, 100 kHz-ko gehienezko maiztasuna (300 kHz aukerakoa) eta NPN, PNP, push-pull elektronika, 26LS31 eta 88C30 kontrolatzaileak, TTL, bereizlea eta 1 Vpp irteera sinusoidala.

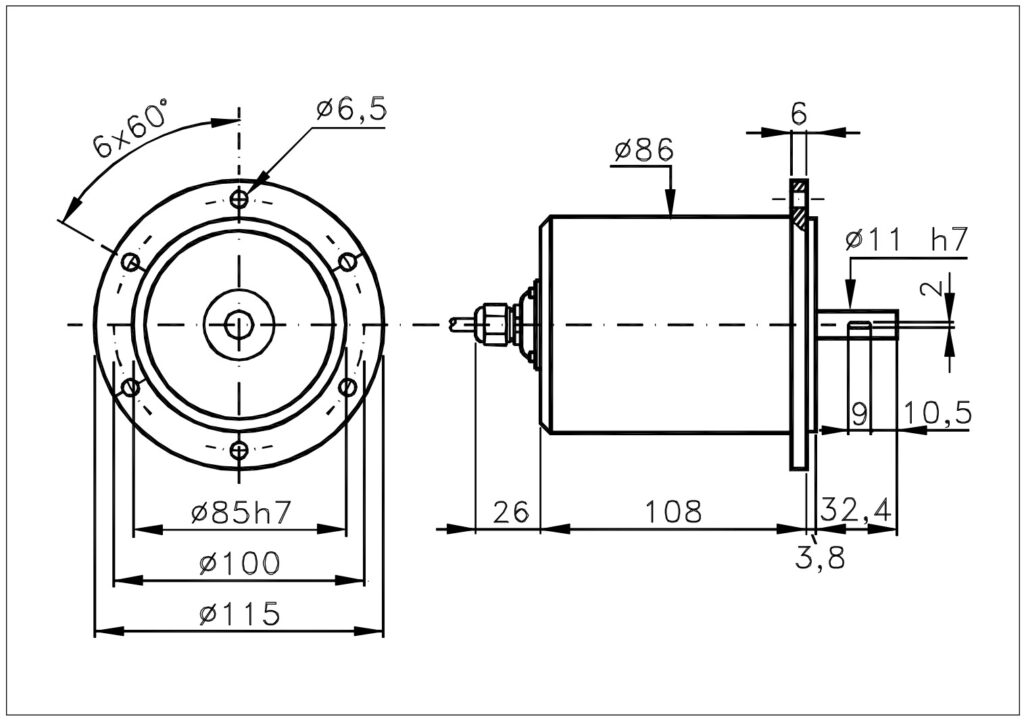

Ø86 mm-ko metalezko karkasa B10 brida estandarrarekin, aluminio anodizatuzko oinarri eta estalkiarekin, eta Ø11 h7 altzairu herdoilgaitzezko ardatzarekin, 18 kg-ko karga erradial/axiala jasaten duena. 0 eta +70 °C artean funtzionatzen du, ardatzaren aldean IP66 babesarekin (IP67 zigilatua) eta kable, konektore, kable-muturreko konektore edo terminal-kutxa bidez konektatzen da. Eskuragarri... guemisa.es.
- Ebazpena 1etik 90000ra bitarteko pultsuak itzuli bakoitzeko eta maiztasun bakoitzeko gehienez 100 kHz (300 kHz aukerakoa).
- Brida B10 ardatz estandarra eta altzairu herdoilgaitza Ø11 h7 gehienezko karga erradial/axialarekin 18 kg.
- MTTFd altua EN ISO 13849-1 eta goragokoen arabera 6000 bira/min jarraitua.
- Nutrizioa 5etik 30 V-ra bertsioaren eta elektronikaren arabera: NPN, PNP, push-pull, 26LS31 eta 88C30 kontrolatzaileak, TTL, bereizlea eta sinusoidala 1 Vpp.
Maiz egiten diren galdera teknikoak
Zein seinale bertsio eskaintzen ditu I/115R-k?
Noranzko bakarrekoa (M), norabide bikoa (B), norabide bikoa + zero (BZ) eta norabide bakarrekoa + zero (MZ).
Zein hornidura-tentsio onartzen ditu?
5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 %, 12–30/12 V, 8–24/5 V, 10–30 V, 18–28/5 V eta 15–30/15 V. 88C30 kontrolatzailearekin, gehienez 15 Vdc.
Zer konexio eskaintzen ditu I/115R-k?
1 m-ko kablea (CV, IP67), CM, SM, CL, SL eta CH konektoreak, kablearen muturreko konektorea edo terminal-kutxa (MS, IP66, irteera erradiala bakarrik).
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Etxebizitza | Metalezko Ø86 mm |
| Brida | B10 estandarra (Ø115) |
| Pisua | 1450 g |
| Ardatza | Ø11 h7 altzairu herdoilgaitza |
| gehienezko karga erradial/axiala. | 18 kg |
| Elektrikoa | |
| Irteerako babesa | Konexioaren arabera: IP65etik IP67ra (ikus 2. orrialdea) |
| Elikadura | 5–30 V bertsioaren arabera (ikus 2. orrialdea) |
| Gehienezko kontsumoa. | 120 mA estandarra · 180 mA-ko linea-kontrolatzailea |
| Itzuli bakoitzeko bulkada | 1etik 90000ra |
| Gehienezko maiztasuna. | 100 kHz-ko (300 kHz aukerakoa) |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP66 estandarra · IP67 zigilatua (Z) (momentu txikiko aukerarik gabe) |
| gehienezko RPM jarraitua | 6000 estandarra · 3000 zigilatua (aldizkakoa: +30 %; momentu baxuko aukerarik ez) |
| Inpaktuarekiko erresistentzia | 50 G × 11 ms |
| Bibrazio-erresistentzia | 12 G (10–2000 Hz) |
| Funtzionamendu-tenperatura | 0 … +70 °C |
