Sensor de ángulo sin contacto RFC-4800 SPI
- Manufacturer: Novotechnik
- Category: Displacement, Encoder, Absolute Encoder, Single-turn Absolute Encoder, Absolute Magnetic Encoder, Angular displacement sensor, SENSORS

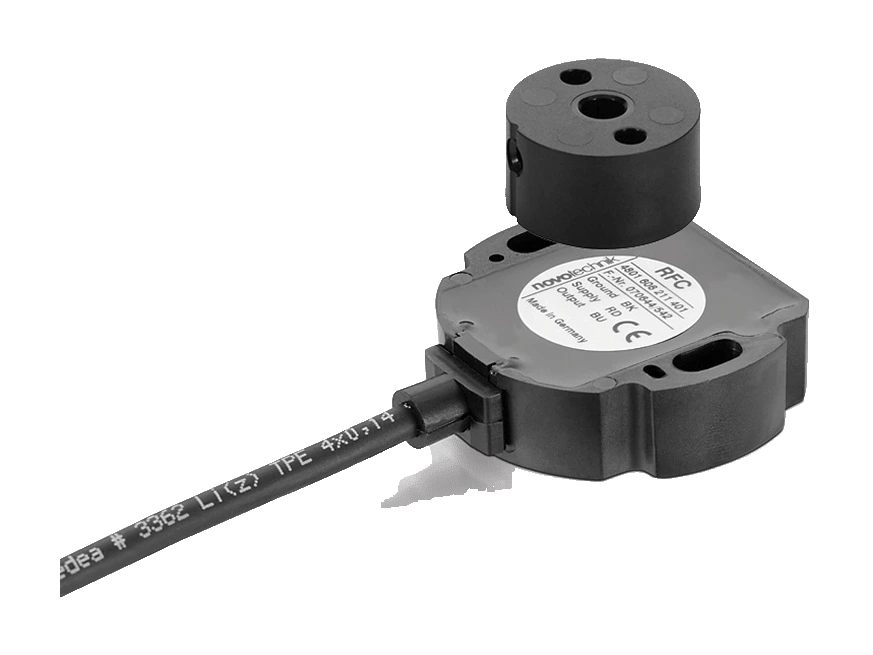

Sensor de ángulo sin contacto RFC-4800 SPI de Novotechnik. Sensor de ángulo Hall sin contacto de 360°, en dos piezas; artículo de proyecto.
El diseño en dos piezas, formado por el sensor y un marcador de posición magnético, da una gran flexibilidad de montaje. Al no haber eje ni rodamiento, el montaje es mucho menos sensible a las tolerancias axiales y radiales de la aplicación y los acoplamientos separados no hacen falta. La medida puede hacerse a través de cualquier material no ferromagnético. La electrónica, totalmente encapsulada, es adecuada para entornos agresivos.
Puntos clave
- Tecnología Hall sin contacto, rango eléctrico de 360°
- Diseño en 2 piezas, desacopladas mecánicamente
- Sin desgaste
- Clase de protección alta: IP67, IP68, IP69
- Resolución de hasta 14 bits
- Artículo de proyecto
- Otras configuraciones, en hojas de datos independientes
Technical Frequently Asked Questions
¿Qué se puede conectar al sensor de ángulo sin contacto RFC-4800 SPI?
Se le pueden conectar posicionadores (imanes) para sensores rotativos de Novotechnik.
¿Cómo se pide el sensor de ángulo sin contacto RFC-4800 SPI?
El código de pedido tiene 6 casillas: versión mecánica, interfaz digital, resolución, interfaz, parámetros y conexión. Por ejemplo, RFC-4802-214-831-302 es la versión con montaje con agujero redondo, interfaz digital, 14 bits, SPI con Ub = 5 VDC, código binario y característica creciente en sentido horario, y cable de 5 polos apantallado de 1 m. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.
¿En qué condiciones trabaja el sensor de ángulo sin contacto RFC-4800 SPI?
Temperatura de trabajo: -40 … +85 °C. Protección: IP67 / IP68 / IP69.
Properties

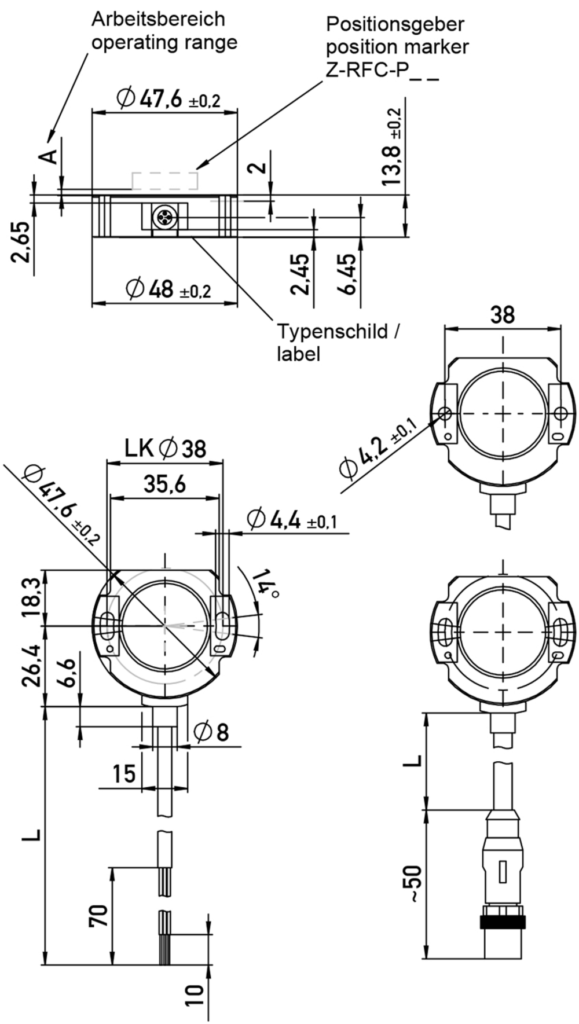

| Feature | Specification |
|---|---|
| Medida e interfaz | |
| Protocol | SPI |
| Codificación | Binaria |
| Nivel de SCLK, MOSI, /SS | Nivel TTL (ver el manual Singleturn SPI Detail) |
| Frecuencia de actualización (interna) | 5 kHz |
| Resolución (en 360°) | 14 bits |
| Measuring range | 360° |
| Frecuencia de reloj máx. | 400 kHz |
| Independent linearity | ≤ ±0.5 % FS |
| Repeatability | típ. ≤ ±0,1° |
| Hysteresis | ≤ ±0,1° |
| Error de temperatura | ±0,625 % FS |
| Alimentación y protecciones | |
| Tensión de alimentación Ub | 5 VDC (4,5 … 5,5 VDC) |
| Consumo de corriente sin carga | típ. 15 mA |
| Reverse polarity protection | Sí (líneas de alimentación) |
| Protección contra cortocircuito | Sí (frente a GND y a la tensión de alimentación Ub) |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Electromagnetic compatibility | |
| EN 61000-4-2 ESD (descarga por contacto/aire) | 4 kV, 8 kV |
| EN 61000-4-3 Campos electromagnéticos (RFI) | 10 V/m |
| EN 61000-4-4 Transitorios rápidos (burst) | 1 kV |
| EN 61000-4-6 Perturbaciones conducidas (campos HF) | 10 V ef. |
| EN 61000-4-8 Campos magnéticos | 3 A/m |
| EN 55011 Radiación de ruido | Clase B |
| Environmental conditions | |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 6 ms |
| Protección DIN EN 60529 | IP67 / IP68 / IP69 |
| Working temperature | -40 … +85 °C |
| Life | Mecánicamente ilimitada |
| MTTF (IEC 60050) | 2720 años |
| Datos mecánicos | |
| Housing | Plástico resistente a la temperatura |
| Fixation | 2 tornillos de cabeza cilíndrica M4x20 (incluidos en el suministro) |
| Mechanical tour | Continuo |
| Velocidad máx. de trabajo | Mecánicamente ilimitada |
| Peso (sin conexión) | aprox. 50 g |
| Electrical connection | Cable 5x 0,14 mm² (AWG 26), PUR, apantallado |
| Connection assignment | |
| Sign | Cable 3.. |
| Tensión de alimentación Ub | GN |
| GND | BN |
| MOSI y MISO | YE |
| SCLK | GY |
| /SS (selección de esclavo) | WH |
| Opción | Significado |
|---|---|
| Ejemplo: RFC-4802-214-831-302 = montaje con agujero redondo, interfaz digital, 14 bits, SPI con Ub = 5 VDC, código binario y característica creciente en sentido horario, y cable de 5 polos apantallado de 1 m. | |
| 1 · Versión mecánica | |
| 4801 | Montaje con agujero alargado |
| 4802 | Montaje con agujero redondo |
| 2-6 · interfaz, resolución, interfaz, parámetros de interfaz, conexión eléctrica | |
| 2 | Interfaz: Interfaz digital |
| 14 | Resolución: 14 bits |
| 8 | Interfaz: SPI (Serial Peripheral Interface) |
| 31 | Parámetros de interfaz: Ub = 5 VDC, código binario, creciente en sentido horario |
| 302 | Conexión eléctrica: Cable de 5 polos, apantallado, L = 1 m |
| El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta. | |
