Encoder absoluto magnético multivuelta MC1-2800 SAE J1939

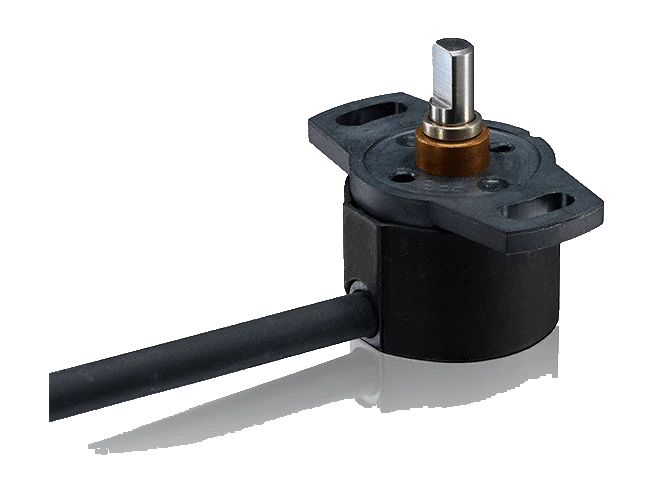

Encoder absoluto magnético MC1-2800 SAE J1939 de Novotechnik. Sensor multivuelta magnético sin contacto, de Ø30 mm.
Sensor multivuelta con tecnología GMR (magnetorresistencia gigante) que da valores de posición absolutos, no necesita señales de referencia y no necesita alimentación ni batería de respaldo para detectar las vueltas. Como detecta las vueltas sin alimentación y no pierde la información de posición en un corte de tensión, el MC1-2800, de solo 30 mm de diámetro, es un sensor rotativo True-Power-On. Funciona de forma magnética, sin contacto, y detecta posiciones angulares en hasta 44 vueltas con una resolución de hasta 16 bits por vuelta.
Puntos clave
- Sin contacto, magnético
- Sistema True-Power-On: cuenta las vueltas aunque no tenga alimentación; tecnología no volátil patentada, sin engranajes ni baterías
- Disponible con acoplamiento a presión (push-on) o con eje marcado
- Protección IP54 hasta IP67
- Supera los requisitos europeos E1
- Otras configuraciones, en hojas de datos independientes
Technical Frequently Asked Questions
¿Qué se puede conectar al encoder absoluto magnético MC1-2800 SAE J1939?
Se le pueden conectar conectores y cables M12 de Novotechnik y acoplamientos y accesorios para sensores rotativos de Novotechnik.
¿Cómo se pide el encoder absoluto magnético MC1-2800 SAE J1939?
El código de pedido tiene 6 casillas: versión mecánica, vueltas, interfaz, parámetros, velocidad y conexión. Por ejemplo, MC1-2832-244-J14-232 es la versión con eje de 6 mm con plano IP65, 44 vueltas = 15840°, CAN SAE J1939 con 1 posición y 1 velocidad, 250 kBaud y cable de 4 polos apantallado de 1 m. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.
¿En qué condiciones trabaja el encoder absoluto magnético MC1-2800 SAE J1939?
Temperatura de trabajo: -40 … +85 °C; -25 … +85 °C (conector M12). Protección: IP54 / IP65 / IP67 según versión mecánica.

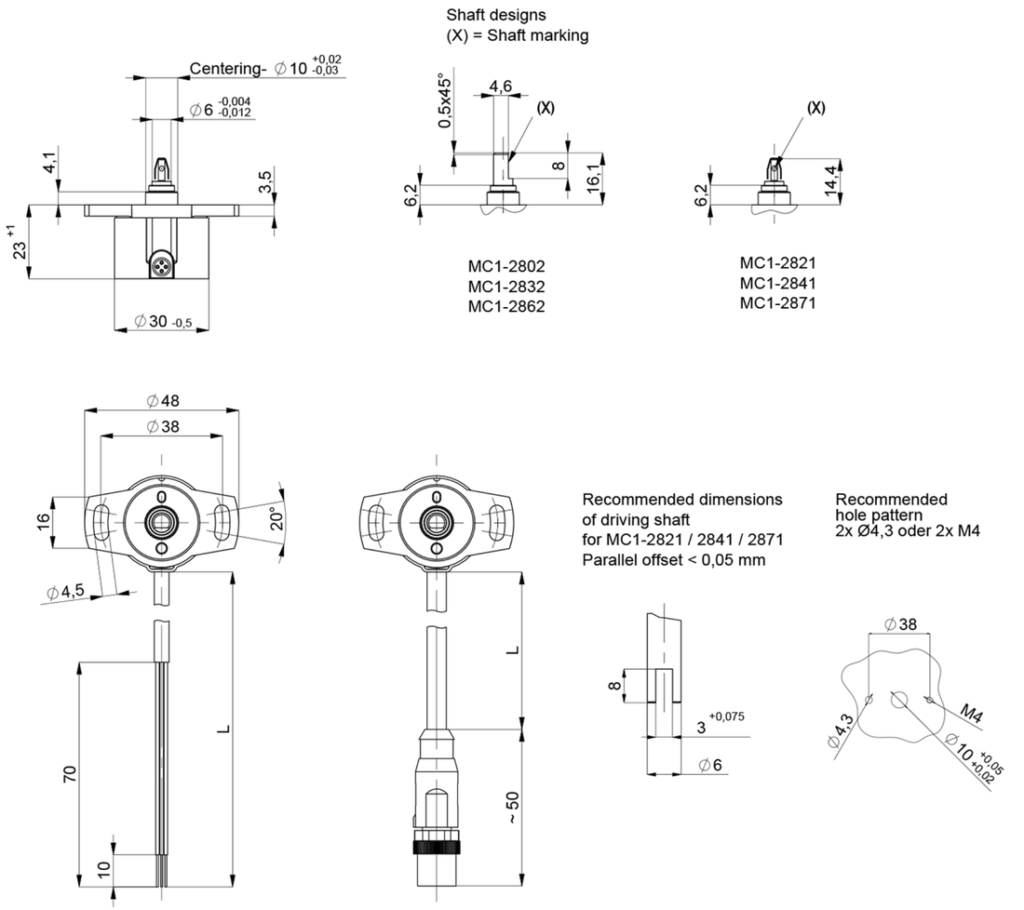

Properties
| Feature | Specification |
|---|---|
| Materiales y datos mecánicos | |
| Housing | Plástico PPS-GF resistente a la temperatura |
| Axis | Acero inoxidable X8CrNiS18-9 (n.º 1.4305) |
| Rodamiento | Sintered bronze bushing |
| Fixation | 2 tornillos M4 con arandelas |
| Electrical connection | Cable 2x 2x 0,34 mm² (AWG 22), TPE, apantallado / conector M12x1 codificación A con cable de L = 0,15 m |
| Mechanical tour | Continuo |
| Carga admisible en el eje, estática o dinámica | 20 N (axial / radial) |
| Starting torque | típ. ≤ 3 Ncm |
| Velocidad máx. de trabajo | 800 rpm |
| Peso (sin conexión) | aprox. 50 g |
| Interfaz y funciones | |
| Variables medidas | Posición, velocidad, temperatura y tensión de alimentación |
| Número de canales | 1 |
| Protocol | CAN SAE J1939 |
| Parámetros programables | p. ej. preset, sentido de contaje, resolución, velocidad de transmisión, modo de transmisión, ciclo de transmisión, dirección de origen |
| Funciones de supervisión del estado | Tiempo de funcionamiento, temperatura, tensión de alimentación |
| Start-up time | ≤ 70 ms |
| Diagnóstico | Activado (en caso de error, la señal de posición queda fuera del rango plausible de señal) |
| Dirección de origen | 128 … 247 (asignación dinámica de dirección) |
| Transmission speed | 250, 500 kBaud |
| Retardo de propagación de la señal | < 0,3 ms |
| Resolución de posición (en 360°) | 16 bits |
| Resolución de velocidad | 0,1°/s |
| Linealidad (*) | ≤ ±1° |
| Repetibilidad (*) | ≤ ±0,1° |
| Histéresis (*) | ≤ ±0,5° |
| Error de temperatura | ±0,36° |
| Alimentación y protecciones | |
| Tensión de alimentación Ub | 12/24 VDC (8 … 32 VDC) |
| Consumo de corriente sin carga | ≤ 60 mA |
| Protección contra sobretensión | 45 VDC (permanente) |
| Reverse polarity protection | Sí (líneas de alimentación y salidas) |
| Protección contra cortocircuito | Sí (todas las salidas frente a GND y a la tensión de alimentación) |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Terminación de bus interna | Sin (resistencia de carga interna de 120 Ω bajo pedido) |
| Electromagnetic compatibility | |
| ISO 13766-1 | Maquinaria de construcción |
| ISO 14982 | Maquinaria agrícola y forestal |
| Requisitos europeos E1 | Cumple E1 |
| EN 61000-4-2 ESD (descarga por contacto/aire) | 4 kV, 8 kV |
| EN 61000-4-3 Campos electromagnéticos (RFI) | 30 V/m |
| EN 61000-4-4 Transitorios rápidos (burst) | 1 kV |
| EN 61000-4-6 Perturbaciones conducidas (campos HF) | 10 V ef. |
| EN 55016-2-3 Perturbaciones radiadas | Zona industrial y residencial |
| Environmental conditions | |
| Working temperature | -40 … +85 °C; -25 … +85 °C (conector M12) |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 6 ms |
| Protección DIN EN 60529 | IP54 / IP65 / IP67 según versión mecánica |
| Insensibilidad a campos magnéticos de CC | < 15 mT |
| Vida (mecánica) | > 50 millones de movimientos |
| MTTF (IEC 60050) | 440 años |
| Opción | Significado |
|---|---|
| Ejemplo: MC1-2832-244-J14-232 = eje de 6 mm con plano IP65, 44 vueltas = 15840°, CAN SAE J1939 con 1 posición y 1 velocidad, 250 kBaud y cable de 4 polos apantallado de 1 m. | |
| 1 · Versión mecánica | |
| 2802 | Eje de 6 mm con plano, IP54 |
| 2832 | Eje de 6 mm con plano, IP65 |
| 2862 | Eje de 6 mm con plano, IP67 |
| 2821 | Acoplamiento push-on, IP54 |
| 2841 | Acoplamiento push-on, IP65 |
| 2871 | Acoplamiento push-on, IP67 |
| 2 · Vueltas de la característica de salida | |
| 244 | 44 vueltas = 15840° |
| 3 · Interfaz | |
| J | CAN SAE J1939 |
| 4 · Parámetros de interfaz | |
| 1 | 1x posición, 1x velocidad |
| 5 · Velocidad de transmisión | |
| 3 | 500 kBaud |
| 4 | 250 kBaud |
| 6 · Conexión eléctrica | |
| 232 | Cable de 4 polos, apantallado, L = 1 m |
| 236 | Cable de 4 polos, apantallado, L = 3 m |
| 240 | Cable de 4 polos, apantallado, L = 5 m |
| 511 | Conector M12x1 de 5 pines con cable apantallado, L = 0,15 m |
| El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta. | |
