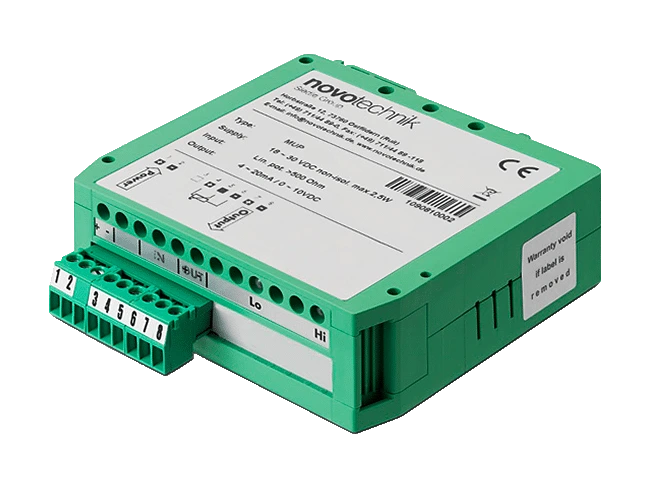

Acondicionador de señal para potenciómetros MUP-080

Manufacturer: Novotechnik
Category: Signal converters, INSTRUMENTATION, Resistance and Potentiometers

Acondicionador de señal MUP-080 de Novotechnik. Alimenta el potenciómetro y entrega una señal normalizada proporcional.

Acondicionador de señal analógico para sensores potenciométricos lineales y rotativos, en versión básica con amplificación fija, reducido a la alimentación y a la toma de alta impedancia del potenciómetro. La señal del cursor se capta casi sin carga y se transforma en una señal normalizada proporcional, en tensión o en corriente.

Puntos clave

Señales de salida normalizadas 0…10 V o 4…20 mA
Coeficiente de temperatura 25 ppm/°C
Alimentación 18…30 VDC; admite fuentes no estabilizadas

Technical Frequently Asked Questions

¿Qué sensores y señales se pueden conectar al acondicionador de señal MUP-080?

Admite sensor: potenciómetro lineal o rotativo; señal de entrada: señal del cursor, 0 %…100 %; toma de la señal: circuito de entrada de alta impedancia, casi sin carga; resistencia admisible del potenciómetro: 0,5…100 kΩ; tensión de referencia interna para el potenciómetro: 10 VDC, ±0,2 %.

¿Cómo se pide el acondicionador de señal MUP-080?

El código de pedido tiene 4 casillas: tipo, alimentación, entrada y salida. Por ejemplo, MUP-080-111 (Art. 400054220) es la versión con alimentación sin aislar, entrada 0 % … 100 % y salida 0…10 V. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.

¿En qué condiciones trabaja el acondicionador de señal MUP-080?

Temperatura de trabajo: -20…+60 °C. Protección: IP20 (NEMA 1).

Properties

Feature	Specification
Entrance
Sensor	Linear or rotary potentiometer
Señal de entrada	Señal del cursor, 0 %…100 %
Toma de la señal	Circuito de entrada de alta impedancia, casi sin carga
Potentiometer allowable resistance	0.5…100 kΩ
Tensión de referencia interna para el potenciómetro	10 VDC, ±0,2 %
Extent
Linearity	típ. 0,1 %
Tolerancia de amplificación (gain)	1 %
Offset tolerance	1 %
Precision	±1 % of the range
Overload capacity	10x (t < 30 ms); 2x
Calibration	a 23 °C y 40 % de humedad relativa
Temperature coefficient	25 ppm/°C
Response time	1 ms
Stabilization time	15 min
Qué entrega
Versiones de salida	0…10 V o 4…20 mA (según la referencia)
Guy	Amplificación fija
Current output load	≤ 500 Ω
Carga máx. de la salida de tensión	1 kΩ
No linealidad de la salida	0,15 % del rango
Rizado	5 mV de ondulación residual con 10 V de señal de entrada
Feeding
Supply voltage	18…30 VDC
Alimentación respecto a la salida	Without galvanic isolation
Consumo de corriente	max. 30 mA
Potencia	máx. 2,5 W
Reverse polarity protection	Sí, en las líneas de alimentación
Dielectric strength	1,5 kV durante 1 min entre alimentación y entrada/salida
Isolation	Grado de contaminación II, categoría de medida III; alimentación > 550 V (ZI), 255 V (DI)
Entorno y normas
Protection	IP20 (NEMA 1)
Working temperature	-20…+60 °C
Storage temperature	-20…+85 °C
EMC	EN 61326-1
Electrical safety	EN 61010-1, A2
Datos mecánicos
Dimensions	90,5 x 79 x 25 mm
Housing material	PA 66S, no inflamable según UL94V-0, verde
Fixation	Carril DIN de 35 mm (DIN EN 50022)
Connection	Regleta de bornes, hasta 1,5 mm² (AWG 14)
Accordance
UE: baja tensión	Directiva 2014/35/UE: EN 61010-1
UE: compatibilidad electromagnética	Directiva 2014/30/UE: EN 61326-1
UE: RoHS	Directivas 2011/65/UE y 2015/863/UE: EN IEC 63000:2018
Reino Unido: seguridad eléctrica	S.I. 2016/1101: EN 61010-1
Reino Unido: compatibilidad electromagnética	S.I. 2016/1091: EN 61326-1
Reino Unido: RoHS	S.I. 2012/3032 y S.I. 2020/1647: EN IEC 63000:2018
