Transductor potenciométrico con retorno elástico TR/TRS
Divisor de tensión | Perfil 18 x 18 mm | Carrera 10 … 100 mm | Linealidad ±0,05 … ±0,25 % | Repetibilidad ±0,002 mm | IP40 | Cable, conector M8 o M16
- Fabricant: Novotechnik
- Categoria: Desplaçament, Potenciòmetre Lineal, SENSORS, Sensors lineals potenciomètrics, Transductors Lineals

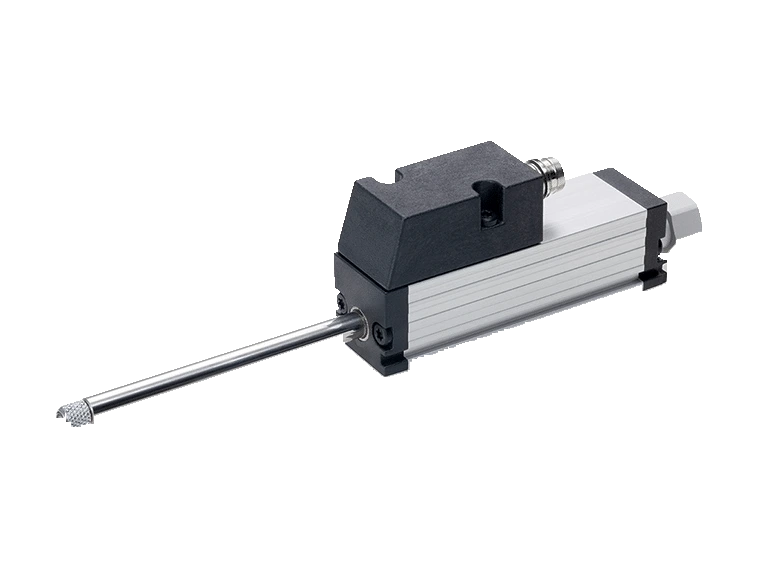

Transductor potenciométrico TR/TRS de Novotechnik. Plástico conductor, vástago apoyado por ambos lados.
Transductor de carrera corta con retorno elástico interno y tecnología de plástico conductor. El vástago está apoyado por ambos lados: este cojinete admite fuerzas laterales altas en la punta del vástago. Para la conexión eléctrica se usan acondicionadores de señal o entradas de tensión de alta impedancia.
Puntos clave
- Diseño de 18 x 18 mm
- Con retorno elástico interno
- Vida de hasta 100 millones de movimientos
- Linealidad de hasta ±0,05 %
- Repetibilidad de hasta ±0,002 mm
Preguntes Freqüents Tècniques
¿Qué se puede conectar al transductor potenciométrico TR/TRS?
Se le pueden conectar conectores y cables M8 de Novotechnik, conectores y cables M16 de Novotechnik, acoplamientos y fijaciones para sensores lineales de Novotechnik y accesorios recomendados MUP-080, MUP-410, MUP-110, MUP-160, MUK-350 y MAP-4000.
¿Cómo se pide el transductor potenciométrico TR/TRS?
El código de pedido tiene 3 casillas: carrera (mm), linealidad y conexión. Por ejemplo, TRS-0050-05-101 (Art. 400107049) es la versión con rango eléctrico definido de 50 mm, linealidad ≤ ±0,05 % FS y conector M8. Sin sufijo de conexión, TR es con cable; TRS, con conector M16; TRS … -101, con conector M8. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el transductor potenciométrico TR/TRS?
Temperatura de trabajo: -30 … +100 °C; -30 … +85 °C (conector M8). Protección: IP40.

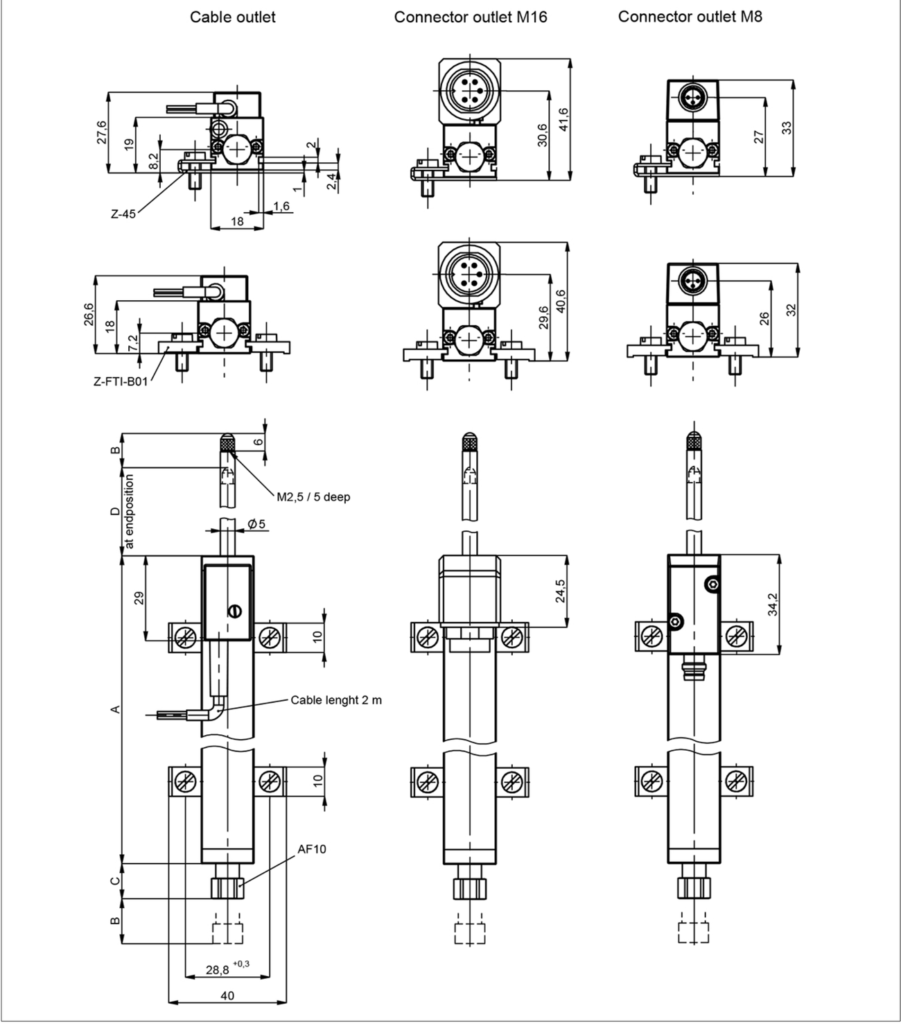

Propietats
| Característica | Especificació |
|---|---|
| Descripció | |
| Carcassa | Alumini AlMgSi anoditzat |
| Tija | Acero inoxidable AISI 303, 1,4305, con seguro antigiro, rosca interior M2,5×6 |
| Muntatge | 2 bridas ajustables Z-45 y 4 tornillos cilíndricos M4x10 DIN EN ISO 1207 (incluidos) |
| Par de apriete de la fijación | máx. 140 Ncm |
| Coixinet | Casquillos deslizantes DU en ambos extremos |
| Punta de palpación | Acero inoxidable con rosca exterior M2,5 y bola de metal templado prensada (incluida) |
| Element resistiu | Plàstic conductor |
| Cursor | Multidedo de metal precioso, amortiguado por elastómero |
| Connexió elèctrica | Cable de 3x 0,14 mm² (AWG 26), PVC, apantallado, L = 2 m / conector M8x1 de 3 polos / conector M16x0,75 (IEC 130-9) de 5 polos |
| Datos eléctricos | |
| Senyal de sortida | Divisor de tensió |
| Tolerancia de la resistencia | ±20 % |
| Linealitat independent | ≤ ±0,05 … ±0,25 % FS según el tipo (tabla de pedido) |
| Repetibilitat | ≤ ±0,002 mm |
| Corriente de cursor recomendada | ≤ 1 µA |
| Corriente de cursor máx. en caso de fallo | 10 mA |
| Tensión de alimentación máx. Ub | 24 VDC (0010); 42 VDC (0025 … 0100) |
| Coeficiente de temperatura efectivo de la relación tensión de salida / aplicada | típ. 5 ppm/K |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Rigidez dieléctrica (500 VAC, 50 Hz) | ≤ 100 µA |
| Condicions ambientals | |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 11 ms |
| Protección DIN EN 60529 | IP40 |
| Temperatura de treball | -30 … +100 °C; -30 … +85 °C (conector M8) |
| Humitat de treball | 0 … 95 % H.R. (sin condensación) |
| Vida | > 100 milions de moviments |
| Seguridad funcional | Consultar para sistemas relacionados con la seguridad |
| Trazabilidad | Número de serie en la etiqueta: lote de producción del conjunto del sensor y de sus componentes |
| Referència | Configuració |
|---|---|
| TR-0010TR0010 | Art. 400023260 · Rango (mm): 10 · Conexión: Cable · Linealidad (≤ ± % FS): 0,25 · Tipo preferente: Sí |
| TR-0025TR0025 | Art. 400023261 · Rango (mm): 25 · Conexión: Cable · Linealidad (≤ ± % FS): 0,2 · Tipo preferente: Sí |
| TR-0025-1TR00251 | Art. 400023265 · Rango (mm): 25 · Conexión: Cable · Linealidad (≤ ± % FS): 0,1 |
| TR-0050TR0050 | Art. 400023262 · Rango (mm): 50 · Conexión: Cable · Linealidad (≤ ± % FS): 0,15 · Tipo preferente: Sí |
| TR-0050-05TR005005 | Art. 400023267 · Rango (mm): 50 · Conexión: Cable · Linealidad (≤ ± % FS): 0,05 |
| TR-0050-1TR00501 | Art. 400023266 · Rango (mm): 50 · Conexión: Cable · Linealidad (≤ ± % FS): 0,1 |
| TR-0075TR0075 | Art. 400023263 · Rango (mm): 75 · Conexión: Cable · Linealidad (≤ ± % FS): 0,1 · Tipo preferente: Sí |
| TR-0075-05TR007505 | Art. 400023268 · Rango (mm): 75 · Conexión: Cable · Linealidad (≤ ± % FS): 0,05 |
| TR-0100TR0100 | Art. 400023264 · Rango (mm): 100 · Conexión: Cable · Linealidad (≤ ± % FS): 0,075 · Tipo preferente: Sí |
| TR-0100-05TR010005 | Art. 400023269 · Rango (mm): 100 · Conexión: Cable · Linealidad (≤ ± % FS): 0,05 |
| TRS-0010-101TRS0010101 | Art. 400107044 · Rango (mm): 10 · Conexión: Conector M8 · Linealidad (≤ ± % FS): 0,25 · Tipo preferente: Sí |
| TRS-0025TRS0025 | Art. 400023271 · Rango (mm): 25 · Conexión: Conector M16 · Linealidad (≤ ± % FS): 0,2 · Tipo preferente: Sí |
| TRS-0025-1TRS00251 | Art. 400023275 · Rango (mm): 25 · Conexión: Conector M16 · Linealidad (≤ ± % FS): 0,1 |
| TRS-0025-1-101TRS00251101 | Art. 400107046 · Rango (mm): 25 · Conexión: Conector M8 · Linealidad (≤ ± % FS): 0,1 |
| TRS-0025-101TRS0025101 | Art. 400107045 · Rango (mm): 25 · Conexión: Conector M8 · Linealidad (≤ ± % FS): 0,2 · Tipo preferente: Sí |
| TRS-0050TRS0050 | Art. 400023272 · Rango (mm): 50 · Conexión: Conector M16 · Linealidad (≤ ± % FS): 0,15 · Tipo preferente: Sí |
| TRS-0050-05TRS005005 | Art. 400023277 · Rango (mm): 50 · Conexión: Conector M16 · Linealidad (≤ ± % FS): 0,05 |
| TRS-0050-05-101TRS005005101 | Art. 400107049 · Rango (mm): 50 · Conexión: Conector M8 · Linealidad (≤ ± % FS): 0,05 |
| TRS-0050-1TRS00501 | Art. 400023276 · Rango (mm): 50 · Conexión: Conector M16 · Linealidad (≤ ± % FS): 0,1 |
| TRS-0050-1-101TRS00501101 | Art. 400107050 · Rango (mm): 50 · Conexión: Conector M8 · Linealidad (≤ ± % FS): 0,1 |
| TRS-0050-101TRS0050101 | Art. 400107047 · Rango (mm): 50 · Conexión: Conector M8 · Linealidad (≤ ± % FS): 0,15 · Tipo preferente: Sí |
| TRS-0075TRS0075 | Art. 400023273 · Rango (mm): 75 · Conexión: Conector M16 · Linealidad (≤ ± % FS): 0,1 · Tipo preferente: Sí |
| TRS-0075-05TRS007505 | Art. 400023278 · Rango (mm): 75 · Conexión: Conector M16 · Linealidad (≤ ± % FS): 0,05 |
| TRS-0075-05-101TRS007505101 | Art. 400107052 · Rango (mm): 75 · Conexión: Conector M8 · Linealidad (≤ ± % FS): 0,05 |
| TRS-0075-101TRS0075101 | Art. 400107051 · Rango (mm): 75 · Conexión: Conector M8 · Linealidad (≤ ± % FS): 0,1 · Tipo preferente: Sí |
| TRS-0100TRS0100 | Art. 400023274 · Rango (mm): 100 · Conexión: Conector M16 · Linealidad (≤ ± % FS): 0,075 · Tipo preferente: Sí |
| TRS-0100-05TRS010005 | Art. 400023279 · Rango (mm): 100 · Conexión: Conector M16 · Linealidad (≤ ± % FS): 0,05 |
| TRS-0100-05-101TRS010005101 | Art. 400107054 · Rango (mm): 100 · Conexión: Conector M8 · Linealidad (≤ ± % FS): 0,05 |
| TRS-0100-101TRS0100101 | Art. 400107053 · Rango (mm): 100 · Conexión: Conector M8 · Linealidad (≤ ± % FS): 0,075 · Tipo preferente: Sí |
