Sensor de ángulo magnético sin contacto 4 … 20 mA RSX-7900 analógico
- Fabricant: Novotechnik
- Categoria: Desplaçament, Encoder, Encoder Absolut, Encoder Absolut Monovolta, Encoder Magnètic Absolut, Sensor desplaçament angular, SENSORS

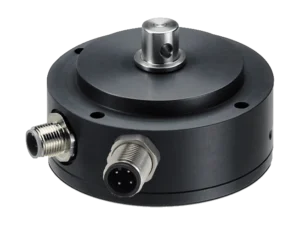

Sensor de ángulo magnético RSX-7900 analógico de Novotechnik. Sensor de ángulo magnético sin contacto, con eje.
El sensor de ángulo RSX-7900 está pensado para aplicaciones móviles en condiciones ambientales extremas. La carcasa metálica, con eje de acero inoxidable sobre doble rodamiento de contacto angular y un sistema de sellado avanzado, protege el sensor de diversas influencias del entorno. Admite el montaje directo sin protecciones adicionales, y la variedad de ejes permite accionarlo mediante palanca u otros elementos de arrastre.
Puntos clave
- Sin contacto, encoder magnético; carga alta en el eje: 300 N
- Ángulos de medida de hasta 360°, versiones de uno y de varios canales
- Carcasa de aluminio anodizado y eje de acero inoxidable, resistentes a la niebla salina
- Resolución de hasta 12 bits; rotación mecánica ilimitada
- IP69K; vida > 100 millones de movimientos, también con montaje sometido a vibración
- Apto para aplicaciones relacionadas con la seguridad según ISO 13849
- Para los máximos requisitos de EMC; supera los requisitos E1
Preguntes Freqüents Tècniques
¿Qué se puede conectar al sensor de ángulo magnético RSX-7900 analógico?
Se le pueden conectar acoplamientos y accesorios para sensores rotativos de Novotechnik, hembra M12x1, 4 polos, recto, sin apantallar, IP67 EEM-33-35, hembra M12x1, 4 polos, acodado, sin apantallar, IP67 EEM-33-38 y hembra M12x1, 4 polos, acodado, borne de tornillo, IP67, no apantallable EEM-33-89.
¿Cómo se pide el sensor de ángulo magnético RSX-7900 analógico?
El código de pedido tiene 7 casillas: modelo, canales, rango, ub, señal, característica y conexión. Por ejemplo, RSX-7911-836-384-651 es la versión con modelo 79 x 35 mm, carcasa centrada en el lado del eje, eje Ø 13 x 12 mm con taladro transversal Ø 4,1 mm, totalmente redundante, 360°, 12/24 VDC, 4 … 20 mA, salidas cruzadas con el canal 1 creciente en sentido horario y 2 conectores M12 de 4 pines sin apantallar. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.
¿En qué condiciones trabaja el sensor de ángulo magnético RSX-7900 analógico?
Temperatura de trabajo: -40 … +85 °C. Protección: IP67 / IP69K (conector M12: IP67).
Propietats
| Característica | Especificació |
|---|---|
| Medida e interfaz | |
| Senyal de sortida | 4 … 20 mA |
| Carga | Ub > 13 V: ≤ 500 Ω; Ub ≤ 13 V: ≤ 250 Ω |
| Número de canales | 1 / 2 |
| Diagnóstico | Activado (en error, la señal queda fuera del rango plausible) |
| Freqüència d'actualització | típ. 3,4 kHz |
| Rang de mesura | 60°, 120°, 180°, 240°, 300°, 360° |
| Linealidad absoluta, rango < 90° | ±2 % FS |
| Linealidad absoluta, rango ≥ 90° | ±1 % FS |
| Interlinealidad, rango < 90° | ±4 % FS |
| Interlinealidad, rango ≥ 90° | ±2 % FS |
| Resolució | 12 bits |
| Alimentación y protecciones | |
| Tensión de alimentación Ub | 12/24 VDC (8 … 34 VDC) |
| Consumo de corriente sin carga | típ. 12 mA por canal |
| Protecció contra inversió de polaritat | Sí (líneas de alimentación y salidas) |
| Protección contra cortocircuito | Sí (frente a GND y a Ub) |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Condicions ambientals | |
| Temperatura de treball | -40 … +85 °C |
| Velocidad máx. de trabajo | 50 rpm |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 6 ms |
| Protección ISO 20653 | IP67 / IP69K (conector M12: IP67) |
| Vida | > 100 milions de moviments |
| MTTF (IEC 60050) | 741 años (un canal), 742 años (parc. redundante, por canal) o 742 años (tot. redundante, por canal) |
| MTTFd (EN ISO 13849-1, parts count, sin carga) | 1074 años (un canal), 1076 años (parc. redundante, por canal) o 1076 años (tot. redundante, por canal) |
| Seguridad funcional | Apto para aplicaciones relacionadas con la seguridad según ISO 13849 tras la validación del cliente; datos (DCavg…) bajo pedido |
| Compatibilitat electromagnètica | |
| ISO 10605 ESD (componente) | 8 kV |
| ISO 11452-2 Campos de HF radiados | 100 V/m |
| ISO 11452-4 BCI (inyección de corriente en masa) | 100 mA |
| CISPR 25 Emisión radiada | Nivel según ISO 13766-1 |
| ISO 7637-2 Impulsos en las líneas de alimentación (1, 2a, 2b, 3a, 3b) | Nivel 3 |
| ISO 7637-3 Impulsos en las líneas de salida | Nivel 4 |
| ISO 16750 Impulsos en alimentación | Perfil de arranque: nivel 4 a 12 V / nivel 2 a 24 V; Load dump A: +101 V a 12 V / +202 V a 24 V |
| Medida (continuación) | |
| Repetibilitat | típ. ≤ ±0,1° |
| Histèresi | típ. < ±0,1° (solo rango de 360°: típ. < 0,25°; menor, bajo pedido) |
| Error de temperatura, 30 … 170° | típ. ±1,2 % FS |
| Error de temperatura, ≥ 180° | típ. ±0,6 % FS |
| Datos mecánicos | |
| Carcassa | Aluminio AlMgSi1 anodizado, resistente a la niebla salina |
| Eix | Acero inoxidable X10CrNiS18-9 (n.º 1.4305) |
| Fixació | 4 tornillos M6, profundidad de rosca mín. 15 mm |
| Par de apriete de la fijación | 800 ± 100 Ncm |
| Coixinet | Doble rodamiento de contacto angular |
| Recorregut mecànic | Continuo |
| Carga admisible en el eje (estática o dinámica), axial y radial | 300 N |
| Parell d'arrencada | ≤ 4 Ncm |
| Pes | aprox. 500 g |
| Connexió elèctrica | Conector M12x1, codificación A, o cable con prensaestopas, 4x 0,5 mm² (AWG 20), TPE, sin apantallar |
| Opción | Significado |
|---|---|
| Ejemplo: RSX-7911-836-384-651 = modelo 79 x 35 mm, carcasa centrada en el lado del eje, eje Ø 13 x 12 mm con taladro transversal Ø 4,1 mm, totalmente redundante, 360°, 12/24 VDC, 4 … 20 mA, salidas cruzadas con el canal 1 creciente en sentido horario y 2 conectores M12 de 4 pines sin apantallar. | |
| 1 · Modelo y tamaño | |
| 79 | 79 x 35 mm |
| 2 · Carcasa | |
| 1 | Centrado en el lado del eje |
| 4 | Centrado en el eje y en el lado de la tapa |
| 3 · Eje | |
| 1 | Ø 13 x 12 mm con taladro transversal Ø 4,1 mm |
| 3 | Ø 10 x 16 mm con avellanado Ø 4,5 x 90° |
| 7 | Ø 13 x 12 mm con plato de arrastre Z-IPX-M21 montado |
| 4 · Número de canales | |
| 6 | Un canal (1x Ub; 1x salida) |
| 7 | Parc. redundante (1x Ub; 2x salida) |
| 8 | Tot. redundante (2x Ub; 2x salida) |
| 5 · Rango de medida | |
| 06 | 60° |
| 12 | 120° |
| 18 | 180° |
| 24 | 240° |
| 30 | 300° |
| 36 | 360° |
| 6 · Tensión de alimentación Ub | |
| 3 | 12/24 VDC |
| 7 · Señal de salida | |
| 8 | 4 … 20 mA |
| 8 · Característica de salida | |
| 1 | Creciente en sentido horario |
| 2 | Creciente en sentido antihorario |
| 3 | Salidas cruzadas, canal 1 creciente en sentido horario (parc. redundante) |
| 4 | Salidas cruzadas, canal 1 creciente en sentido horario (tot. redundante) |
| 9 · Conexión eléctrica | |
| 252 | Un canal o parc. redundante: 1x cable de 4 polos de 2 m, sin apantallar |
| 551 | Un canal o parc. redundante: 1x conector M12 de 4 pines, sin apantallar |
| 352 | Tot. redundante: 2x cable de 4 polos de 2 m, sin apantallar |
| 651 | Tot. redundante: 2x conector M12 de 4 pines, sin apantallar |
| El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta. | |
