Transductor Lineal per Cable F5C
- Fabricant: ELCIS Encoder
- Categoria: Desplaçament, SENSORS, Transductor Lineal per Cable, Transductors Lineals
L'ELCIS F5C és un transductor lineal per cable de fil Ø 0,51 mm, amb cursa de 0 a 1250 mm i sortides de potenciòmetre d'1 kΩ, 4÷20 mA, 0÷10 V, 0÷5 V o incremental (I, només fins a 1000 mm de carrera). Fabricació patentada.
Sortida de potenciòmetre d'1 kΩ (W), de 4÷20 mA (6), de 0÷10 V (7), de 0÷5 V (8) o incremental (I, només fins a 1000 mm de carrera i amb 5 V o 24 V), amb alimentació de 5, 12 o 24 Vcc ±5 . Resolució infinita i de 0,1 mm a l'incremental; coeficient tèrmic del potenciòmetre de ±100 ppm/°C i rang útil com a divisor de tensió de ~3 % ÷ 97 %. Error de linealitat màx. de ±0,25 % fs, repetibilitat de ±0,15 % fs i velocitat màxima de lectura de 1 m/s.
Cable d´acer inoxidable de Ø 0,51 mm i carcassa d´alumini; forces d'extracció <4,5 N i de retracció <3,5 N; impactes de 50 G x 11 ms i vibracions de 12 G (10 ÷ 2000 Hz). Grau de protecció IP54 en potenciòmetre i mecànica; sortida: veure connexions. Fixació sense esquadra (N) o amb esquadra i sortida del fil superior (A), dreta (D) o esquerra (S); opcions de connexió de moll (mosquetó) amb politja (G) i fixació magnètica (M). Connexió per cable de 1 a 5 m (CV) o connector CQ2 de 4 contactes (IP66), o connector a extrem de cable (VM, TM, VL, TL, VD, VH, VH5, VI, VEU, VK, TK, VN, VH6, VM5, VM9, VS, VD5).
- Curses nominals de 500 mm, 750 mm, 1000 mm i 1250 mm, amb cable d'acer inoxidable de Ø 0,51 mm.
- Sortides potenciòmetre 1 kΩ, 4÷20 mA, 0÷10 V, 0÷5 V e incremental (aquesta, només fins a 1000 mm i amb 5 V o 24 V), amb alimentació de 5, 12 o 24 Vcc ±5 % segons l'electrònica.
- Força d'extracció <4,5 N i de retracció <3,5 N.

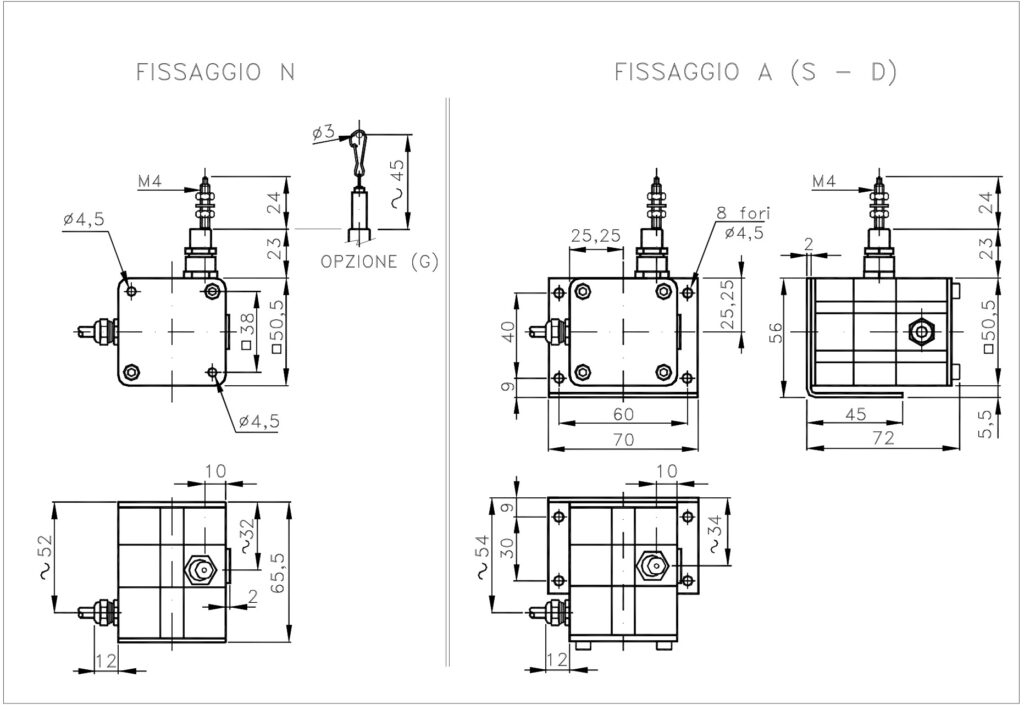

- Fixació N (sense esquadra) o A, D i S (amb esquadra i sortida del fil superior, dreta o esquerra); opcions G (enganxall de moll amb politja) i M (fixació magnètica).
- Cable de connexió de 1 a 5 m o connector en extrem de cable; IP54 en potenciòmetre i mecànica.
Preguntes Freqüents Tècniques
Quins tipus de sortida ofereix el transductor F5C?
Ofereix potenciòmetre d'1 kΩ (W), 4÷20 mA (6, només amb alimentació 24 V ±5 % o 5÷30 V), 0÷10 V (7), 0÷5 V (8) i incremental (I, només fins a 1000 mm i amb 5 V o 24 V).
Quines són les curses nominals disponibles?
Els valors preferents són 500 mm (050), 750 mm (075), 1000 mm (100) i 1250 mm (125).
Quines opcions de muntatge mecànic incorpora?
Es pot instal·lar sense escaire (fixació N) o amb escaire i sortida del fil superior (A), dreta (D) o esquerra (S); opcions de connexió de moll amb politja (G) i fixació magnètica (M).
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Cursa nominal | 0 ÷ 1250 mm (500, 750, 1000 i 1250 mm) |
| Longitud de cable | 1 m (estàndard), 2, 3, 4 i 5 m |
| Pes | 330 g |
| Cable i carcassa | Cable d´acer inoxidable Ø 0,51 mm · carcassa d´alumini |
| Elèctrica | |
| Electrònica de sortida | Potenciòmetre 1 kΩ (W) · 4÷20 mA · 0÷10 V · 0÷5 V · Incremental (I) |
| Alimentació | 5 Vcc ±5 % · 12 Vcc ±5 % · 24 Vcc ±5 % · 5÷30 V (530) |
| Resolució | Infinita; 0,1 mm (incremental) |
| Linealitat / repetibilitat màx. | ±0,25 % fs / ±0,15 % fs (personalitzable sota comanda) |
| Protecció i entorn | |
| Velocitat màx. de lectura | 1 m/s |
| Grau de protecció | Potenciòmetre: IP54 · Mecànica: IP54 · Sortida: veure connexions |
| Resistència a impactes / vibració | 50 G x 11 ms / 12 G (10 ÷ 2000 Hz) |
| Temperatura de treball/emmagatzematge | -20 ÷ +80 °C / -30 ÷ +80 °C (personalitzable sota comanda) |
| Altres característiques | |
| Forces sobre el cable | Extracció <4,5 N · Retracció <3,5 N |
| Potenciòmetre | Coef. tèrmic ±100 ppm/°C · rang útil del divisor de tensió ~3 % ÷ 97 % |
