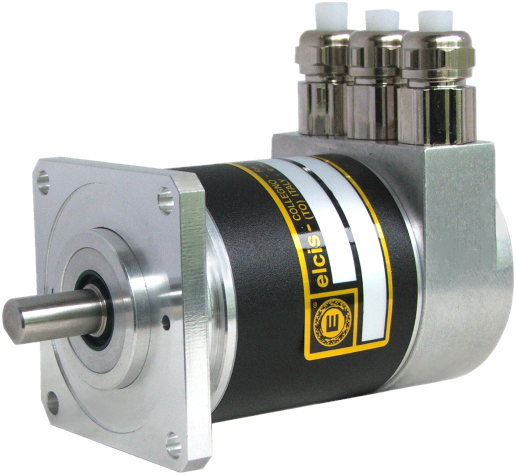

Encoder Absolut Bus de Camp A/963P
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Absolut, Encoder Absolut Bus de Camp, SENSORS
En entorns industrials que necessiten un encoder absolut compacte a una xarxa PROFIBUS-DP, l'A/963P es munta amb carcassa metàl·lica estàndard i brida quadrada, i ofereix alta resolució amb una molt bona relació qualitat/preu.
L'A/963P és un encoder absolut monovolta o multivolta amb interfície PROFIBUS-DP Class 2 i line driver segons RS485, amb velocitat de transmissió de fins a 12 MBaud. Permet triar 4096, 8192, 16384, 32768 o 65536 passos per volta i 1, 4096 o 16384 voltes, amb un màxim de 30 bits en codi Binari. L'adreça es programa amb selectors a la caixa de borns i 2 LED indiquen l'estat.

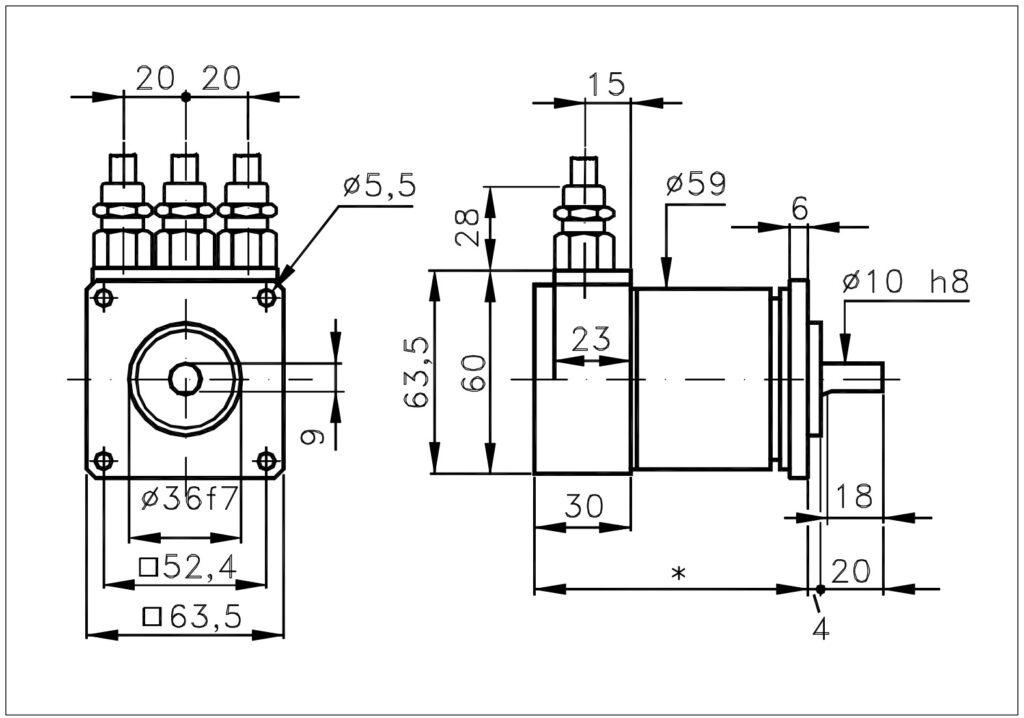

Construït amb carcassa d'alumini i brida quadrada de 63 mm, amb eix d'acer inoxidable de Ø10 h8, suporta càrregues radials i axials de 40 i 110 N. Disposa de protecció IP64 al costat de l'eix (IP66 en versió segellada), resisteix impactes de 30 G i +0 °C. Disponible a guemisa.es.
- Interfície PROFIBUS-DP Class 2 amb line driver RS485 fins 12 MBaud.
- Resolució de fins 16 bit per volta i 30 bit a 16384 voltes.
- Direcció programable amb selectors i 2 LED estat.
- Alimentació de 10–30 V DC amb consum màxim de 2,5 W.
Preguntes Freqüents Tècniques
Quines resolucions i voltes permet configurar l'A/963P?
Permet triar 4096, 8192, 16384, 32768 o 65536 passos per volta i 1, 4096 o 16384 voltes, amb una resolució màxima de 30 bits en 16384 voltes.
Quins paràmetres són programables a la interfície PROFIBUS-DP?
Sentit de gir (complement), resolució per volta, resolució total, valor de preset, sortida de velocitat i finals de carrera per programari.
Quines connexions hi ha disponibles?
Tapa de connexió IP65 (3PG); Tapa de connexió d'acer inoxidable IP65 (3PG-VA); Tapa de connexió amb 2 cables IP65 (2M20).
Propietats
| Característica | Especificació |
|---|---|
| Carcassa | Alumini · brida quadrada de 63 mm (opcions personalitzades sota comanda) |
| Pes | 550 g monovolta · 600 g multivolta |
| Eix | Ø10 h8 acer inoxidable |
| Càrrega radial/axial màx. | 40 / 110 N |
| Protecció costat sortida | IP65 segons connexió |
| Protecció costat eix | IP64 estàndard · IP66 segellat |
| RPM màx. contínues | 6000 estàndard · 3000 segellat (intermitents: +30 %) |
| Resistència a impactes / vibració | 30 G (11 ms) · 10 G (10–1000 Hz) |
| Alimentació / consum màx. | 10–30 V DC · 2,5 W |
| Freqüència de pas LSB | 800 kHz |
| Temp. operació / emmagatzematge | -40 … +85 °C / -40 … +85 °C |
| Codi de sortida | Binari |
| Precisió de divisió | ±½ LSB (<13 bit) · ±2 LSB (13–16 bit) |
| Resolució màx. | 16 bit/volta · 30 bit en 16384 voltes |
| Interfície | PROFIBUS-DP Class 2 (DP) · RS485 · màx. 12 MBaud |
