Schreiber SM224 – Palpador LVDT de precisió

Preu baix pressupost Demanar pressupost
Palpador LVDT | Recorreguts 2, 5, 10 i 20 mm | Repetibilitat 0,15 µm | Subjecció Ø8 h6 | Guia de boles | Electrònica externa

El Schreiber SM224 és un palpador LVDT amb repetibilitat de 0,15 µm i guiat mitjançant rodaments de boles. Es fa servir en controls dimensionals, estris de verificació, estacions automàtiques de mesura i bancs d'assaig.

La sèrie cobreix recorreguts de 2, 5, 10 i 20 mm. El palpador es fixa per una zona de Ø8 h6 i la punta segueix directament el moviment de la peça. El cos i la tija són d'acer inoxidable, el mecanisme de guiatge està protegit mitjançant una manxa de Viton i la força de contacte de la versió estàndard és d'aproximadament 0,7 N al centre del recorregut.

A més de la versió convencional amb retorn per moll, hi ha variants per a accionament pneumàtic, retracció per buit i sortida radial del cable, cosa que facilita la seva integració en estacions automàtiques de control.

El senyal del SM224 necessita una electrònica de condicionament externa. Per integrar-lo en un PLC, un sistema d'adquisició o un indicador es pot utilitzar una electrònica Schreiber compatible, com ara Schreiber SM12.

SM224 d'un cop d'ull

  • Recorreguts: 2, 5, 10 i 20 mm.
  • Repetibilitat: 0,15 µm.
  • Linealitat: <0,5%; opció de 0,25%.
  • Subjecció: Ø8 h6.
  • Guiat: rodaments de boles de precisió.
  • Força nominal: aprox. 0,7 N.
  • Protecció: IP65 amb manxa.
  • Temperatura de treball: +5…+80 °C.
  • Cable estàndard: PUR, 2 m.
  • Electrònica: condicionament extern.
Com funciona el Schreiber SM224

El SM224 treballa amb un principi inductiu de mig pont. El moviment de la tija desplaça un nucli dins del sistema de bobines i modifica el senyal elèctric del captador.

Una electrònica externa s?encarrega d?excitar el sensor i convertir aquesta variació en un senyal proporcional a la posició. Per aquest motiu, la resolució final del sistema depèn també del condicionador i de lequip dadquisició utilitzat.

El guiatge es fa mitjançant rodaments de boles.

Repetibilitat, linealitat i resolució

La repetibilitat de 0,15 µm indica la capacitat del palpador per obtenir pràcticament el mateix resultat en repetir un mesurament en les mateixes condicions.

No s'ha de confondre amb la linealitat. Schreiber especifica una linealitat inferior al 0,5% a 20ºC i disposa d'una opció del 0,25%.

La resolució tampoc no és el mateix que la repetibilitat. Com que es tracta d'un captador sense electrònica integrada, la mínima variació que pot detectar el sistema complet depèn també del condicionador, del convertidor analogicodigital i de l'equip d'adquisició.

Muntatge del palpador

El SM224 es fixa per la zona cilíndrica de Ø8 h6. La punta ha de quedar enfrontada a la superfície que es vol mesurar i el desplaçament de la peça s'ha de produir en la mateixa adreça que l'eix del palpador.

Una bona alineació evita esforços laterals sobre la tija i ajuda a conservar la repetibilitat del conjunt.

La punta utilitza una rosca M2,5, per la qual cosa es pot substituir per diferents geometries de contacte. Schreiber disposa de puntes estàndard, esfèriques, planes, en metall dur o PEEK, rodets de mida i extensions.

Per fixar el palpador es pot utilitzar el bloc de muntatge SM906.200, preparat per a Ø8 mm.

Control comparatiu

Una aplicació habitual consisteix a ajustar el sistema utilitzant una peça patró o una referència coneguda i mesurar després les desviacions de les peces següents.

Mesurament dins de tot el recorregut

Amb l'electrònica i el calibratge adequats també es pot utilitzar el recorregut complet per obtenir un senyal proporcional a la posició.

Retorn per moll, accionament pneumàtic i buit

La manera d'accionar el palpador es pot adaptar al funcionament de la màquina o de l'eina de mesura.

Versió estàndard

El moll manté la punta en contacte amb la peça. La força aproximada al centre del recorregut és de 0,7 N.

Versió pneumàtica .P

L'opció .P permet accionar el palpador amb aire comprimit. Schreiber especifica aproximadament 0,7 N a 0,4 bar i 2,5 N a 1 bar.

S'utilitza quan la punta s'ha d'acostar a la peça només durant el cicle automàtic de mesura.

Versió per buit .V

L'opció .V permet retreure la tija mitjançant buit. La documentació de Schreiber indica un rang de 0…0,27 bars absoluts.

Sortida radial .R

L'opció .R disposa de sortida lateral del cable i facilita el muntatge quan no hi ha prou espai darrere el palpador.

Recorreguts i prestacions segons model
ModelRecorregutRec. previRec. posteriorSensibilitatRepetibilitat
SM224.22 mm0,15 mm0,35 mm840 mV/mm0,15 µm
SM224.55 mm0,15 mm0,85 mm825 mV/mm0,15 µm
SM224.1010 mm0,15 mm0,85 mm515 mV/mm0,15 µm
SM224.2020 mm0,15 mm0,85 mm330 mV/mm0,15 µm
Dimensions del SM224

El diàmetre de subjecció es manté a Ø8 h6, mentre que la longitud del palpador canvia segons el recorregut.

ModelAB1B2CD1D2
SM224.243,00 mm13,90 mm11,40 mm3,50 mm9,50 mm9,50 mm
SM224.563,00 mm17,40 mm11,40 mm4,00 mm8,50 mm8,00 mm
SM224.1087,00 mm25,40 mm14,40 mm4,00 mm8,50 mm8,00 mm
SM224.20127,00 mm44,90 mm23,90 mm3,00 mm8,50 mm8,00 mm

Les versions pneumàtiques, per buit i amb sortida radial, poden modificar algunes cotes. Per dissenyar el suport cal comprovar el plànol de la referència seleccionada.

Construcció i condicions de treball

El cos i el plançó són d'acer inoxidable i el mecanisme de guiatge utilitza rodaments de boles. La manxa protegeix la zona mòbil davant de brutícia i altres contaminants presents en aplicacions industrials.

La configuració amb manxa disposa de protecció IP65 i pot treballar entre +5 i +80 °C.

En aplicacions amb un nombre elevat de cicles, l'alineació mecànica, la cursa utilitzada, la velocitat i l'absència de càrregues laterals són factors importants per a la vida del palpador.

Electrònica d'acondicionament i connexió a PLC

El SM224 no incorpora amplificador. Necessita una electrònica compatible amb sensors inductius de mig pont.

Una de les opcions és el Schreiber SM12. Segons la versió seleccionada, permet obtenir senyals de 0/4–20 mA, ±20 mA, 0–10 VDC o ±10 VDC.

D'aquesta manera, el palpador es pot instal·lar únicament al punt de mesura i l'electrònica quedar al quadre elèctric o al costat del sistema d'adquisició.

Connector de 5 pols

PinFunció
1 / 5Alimentació WM / WP
3Senyal MS
2Pin de prova; no connectar
4No connectar
Com triar la versió del SM224

La referència adequada depèn del recorregut, del nivell de linealitat necessari i de com ha de treballar el palpador dins de la màquina o de l'utillatge.

1. Recorregut

Els recorreguts estàndard són 2, 5, 10 i 20 mm. Sempre que sigui possible cal triar el menor recorregut que cobreixi completament el moviment previst.

2. Linealitat

La sèrie té una execució de 0,5 % i una opció de 0,25 %.

3. Forma d'accionament

Per a controls convencionals es pot utilitzar el retorn per moll. En estacions automàtiques podeu interessar l'accionament pneumàtic o la retracció per buit.

4. Espai disponible

Quan no hi ha prou espai darrere del palpador es pot utilitzar la versió amb sortida radial del cable.

5. Punta de mesura

La geometria de la punta s'ha d'escollir segons la superfície de contacte. Una punta esfèrica, plana, de més diàmetre o un corró poden ser més adequats depenent de la peça.

6. Electrònica

Si la mesura ha d'arribar a un PLC, indicador o sistema DAQ, també cal seleccionar el condicionador i el senyal de sortida requerit.

Referències i opcions de l'SM224

A la nomenclatura actual, .1 identifica la versió de linealitat 0,25 % i .2 la versió de 0,5 %.

Recorregut0,25 %0,5 %
2 mmSM224.2.1SM224.2.2
5 mmSM224.5.1SM224.5.2
10 mmSM224.10.1SM224.10.2
20 mmSM224.20.1SM224.20.2

Opcions

  • .P: accionament pneumàtic.
  • .V: retracció mitjançant buit en les referències disponibles.
  • .R: sortida radial del cable.
  • .K7: cable de 7 m en l'execució disponible.

La disponibilitat de cada opció depèn del recorregut i s'ha de confirmar per a la referència concreta.

Aplicacions del SM224

Control dimensional en producció

  • Mesura d'alçades i gruixos.
  • Control de cotes en peces mecanitzades.
  • Comprovació de graons i diferències dalçada.
  • Classificació de peces segons la dimensió.
  • Control automàtic de toleràncies.
  • Comparació contra una peça patró.

Útils i estacions automàtiques

  • Comprovació simultània de diverses cotes.
  • Mesurament abans i després d'una operació de mecanització.
  • Control de posició durant processos de muntatge.
  • Inspecció al 100 % en línies de producció.
  • Comprovació de presència i posició de components.

Geometria i forma

  • Control de planitud mitjançant diversos palpadors.
  • Mesurament de desviacions i deformacions.
  • Comprovació de concentricitat amb l'utillatge adequat.
  • Mesurament d'oscil·lació o variació radial en components giratoris.

Òptica de precisió i instrumentació científica

  • Alineació de miralls i elements òptics.
  • Mesurament de petits desplaçaments en sistemes denfocament.
  • Útils per a centrat i ajustament de components òptics.
  • Bancs de calibratge i instrumentació de precisió.

Bancs d'assaig

  • Assajos força-desplaçament.
  • Caracterització de molls i mecanismes.
  • Mesurament de deformacions.
  • Registre de desplaçament juntament amb força, pressió, parell o altres variables.
Accessoris i electrònica
ReferènciaDescripció
SM901.224.3Connector de 5 pols per a SM224.
SM901.224.3.K2Connector de 5 pols amb 2 m de cable.
SM901.224.3.K5Connector de 5 pols amb 5 m de cable.
SM906.200Bloc de muntatge MB8 per a Ø8 mm.
SM906.300Punta M2,5 de metall dur.
SM907.220Punta estàndard M2,5.
SM907.222Punta esfèrica M2,5 de metall dur.
SM907.224Punta plana M2,5, Ø4,8 mm.
SM907.225Rodet de mida M2,5.
SM907.226Punta plana M2,5 a PEEK.
SM907.227Punta plana M2,5, Ø1,5 mm.
SM907.228Punta plana M2,5, Ø10 mm.
SM907.229.10 / .20 / .50Extensions de palpador de 10, 20 o 50 mm.
SM12Electrònica de condicionament LVDT Schreiber.
Preguntes freqüents sobre el Schreiber SM224
Quina repetibilitat té el SM224?

Schreiber especifica una repetibilitat de 0,15 µm per als recorreguts de 2, 5, 10 i 20 mm.

La resolució també és de 0,15 µm?

No. Repetibilitat i resolució són conceptes diferents. La resolució final depèn de l'electrònica de condicionament i del sistema d'adquisició connectat al palpador.

Es pot connectar directament a un PLC?

No. El SM224 necessita una electrònica externa d'excitació i condicionament. Amb un mòdul com el Schreiber SM12 es poden obtenir senyals com 4–20 mA, 0–10 V o ±10 V.

Quins recorreguts estan disponibles?

Els recorreguts estàndard són 2, 5, 10 i 20 mm.

Quina protecció té?

La configuració amb manxa ofereix un grau de protecció IP65.

De què depèn la vida mecànica del palpador?

Depèn principalment de la carrera utilitzada, la velocitat, l'alineació mecànica, les càrregues laterals i les condicions de treball. Un muntatge correctament alineat ajuda a reduir el desgast del sistema de guiatge.

Es poden canviar les puntes de mesura?

Sí. La connexió M2,5 permet utilitzar diferents puntes i extensions per adaptar el contacte a la geometria de la peça.

Quines dades necessita GUEMISA per seleccionar el SM224?

El recorregut, la linealitat necessària, la forma daccionament, lespai disponible, la geometria de la peça, el nombre de punts de mesura i el senyal que ha de rebre el sistema de control o adquisició.

Selecció del Schreiber SM224

Dades per seleccionar la referència: recorregut, linealitat, accionament, punta de mesura, muntatge i electrònica.

Si el palpador s'ha de connectar a un PLC o sistema d'adquisició, també cal seleccionar el Schreiber SM12 adequat per al senyal requerit.

Les especificacions tècniques completes es detallen a la taula de Propietats d'aquesta fitxa.

Propietats

EspecificacióSchreiber SM224
TipusPalpador inductiu de desplaçament
Principi elèctricInductiu de mig pont
Recorreguts2/5/10/20 mm
Linealitat<0,5 % a 20 °C; opció 0,25 %
Repetibilitat màxima0,15 µm
Repetibilitat típicaAprox. 0,05–0,10 µm segons recorregut i condicions de mesura
ResolucióDepèn de l'electrònica d'acondicionament i adquisició
Sensibilitat SM224.2840 mV/mm
Sensibilitat SM224.5825 mV/mm
Sensibilitat SM224.10515 mV/mm
Sensibilitat SM224.20330 mV/mm
Recorregut previ0,15 mm
Recorregut posterior0,35 mm a SM224.2 / 0,85 mm a SM224.5, SM224.10 i SM224.20
Diàmetre de subjeccióØ8 h6
Sistema de guiatgeRodaments de boles de precisió
Força del palpadorAprox. 0,7 N al centre del recorregut
Rosca de la puntaM2,5
Torsió del fill1° a tot el recorregut
Temperatura de treball+5…+80 °C amb manxa
Temperatura d'emmagatzematge–20…+80 °C
Coeficient tèrmic<0,01 %/°C
Grau de proteccióIP65 amb manxa
Vida mecànicaDependent de laplicació; aprox. 10 milions de cicles en condicions típiques
Material del cos i eixAcer inoxidable
ManxaViton / fluoroelastòmer
Cable estàndardPUR, 2 m
Electrònica integradaNo
CondicionamentElectrònica externa per a sensors inductius de mig pont
Sortides mitjançant condicionador0/4–20 mA, ±20 mA, 0–10 VDC, ±10 VDC segons electrònica
Accionament estàndardMoll
Opció .PAccionament pneumàtic
Pressió versió .P0,4 bar ≈ 0,7 N / 1 bar ≈ 2,5 N
Opció .VRetracció mitjançant buit, 0…0,27 bar absoluts
Opció .RSortida radial del cable
Connector opcional5 pols DIN 45322
Micropalpadors LVDT Schreiber SM224 d'alta precisió amb diferents opcions de sortida de cable i manxes de protecció.

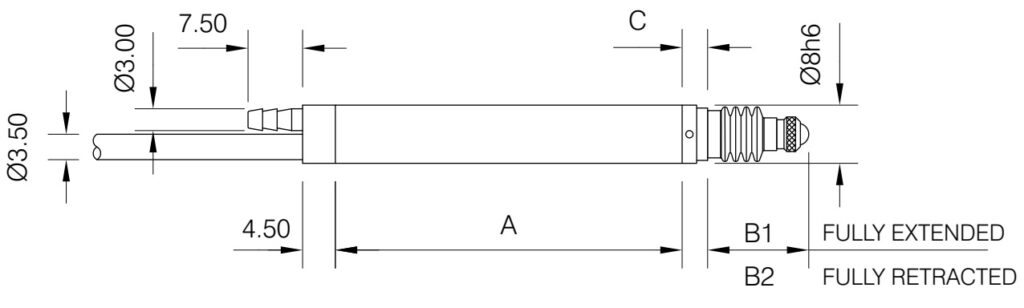

Plànol dimensional del palpador LVDT Schreiber SM224 amb cos de 8 mm
