Encoder Incremental Miniatura I/40
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Incremental, Encoder Incremental Miniatura, SENSORS

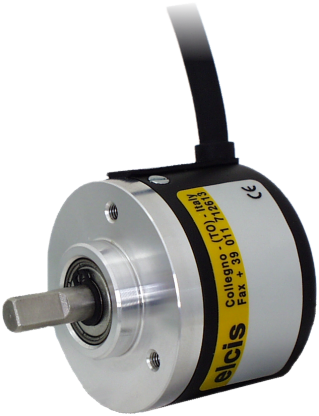

El ELCIS 40 (I/40) es un encoder incremental miniatura de Ø40 mm con carcasa metálica, base de aluminio, tapa de acero y un peso de 120 g.

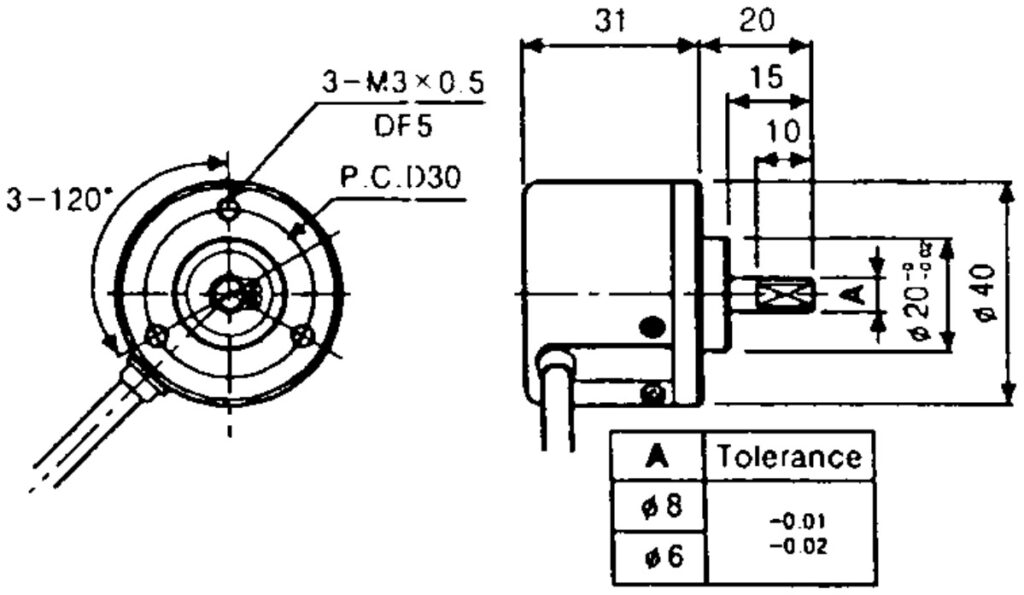

Disposa de ressalt frontal de centrat de Ø20 mm i eix massís d'acer inoxidable de Ø6 mm (amb opció H de Ø8 mm), fixant-se mitjançant forats frontals distribuïts sobre un cercle de Ø30 mm. Proporciona de 10 a 2500 impulsos per volta amb freqüència màxima de resposta de 180 kHz i opció d'electròniques NPN, Push-Pull i Line Driver.
La salida de serie se efectúa mediante cable radial CVK de 2 metros con protección IP65 en la salida del encoder, con opción de conectores en el extremo del cable (VMK, TMK, VLK, TLK, VDK, VHK, VEK).
- Carcassa metàl·lica de Ø40 mm: base d´alumini i tapa d´acer, amb resistència a impactes de l´encoder de 50 G × 11 ms.
- Eix massís: eix de Ø6 mm d'acer inoxidable, amb opció H d'eix de Ø8 mm.
- Impulsos per tornada: de 10 a 2500 impulsos per revolució amb freqüència màxima de 180 kHz.
- Sortida radial IP65: cable radial CVK de 2 m amb protecció IP65 a la sortida de l'encoder.
Preguntes Freqüents Tècniques
Quines opcions ofereix el model I/40?
Eix massís de Ø6 mm d'acer inoxidable de sèrie o de Ø8 mm sota l'opció H.
Quines són les resolucions d'impulsos disponibles per al model 40?
Des de 10 fins a 2500 impulsos per volta, amb freqüència màxima de 180 kHz.
Quin tipus de sortida i grau de protecció té l'encoder I/40?
Disposa de sortida per cable radial CVK amb grau de protecció IP65 a la sortida de l'encoder i IP52 al costat de l'eix.
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Carcassa | Metàl·lica Ø40 mm |
| Pes | 120 g |
| Eix | Ø6 mm acer inoxidable (opció H: Ø8 mm) |
| Càrrega radial/axial màx. | 2 kg |
| Elèctrica | |
| Protecció costat sortida | IP65 amb cable CVK segons connexió (veure fitxa tècnica) |
| Alimentació | 5 V ±5 % · 12÷24 V (veure fitxa tècnica) |
| Consum màx. | 60 mA estàndard · 50 mA line driver |
| Impulsos per tornada | 10 a 2500 |
| Freqüència màx. | 180 kHz |
| Protecció i entorn | |
| Protecció costat eix | IP52 estàndard |
| RPM màx. contínues | 5000 rpm (intermitents: +30 %) |
| Resistència a impactes | 50 G × 11 ms |
| Resistència a vibració | 12 G (10–2000 Hz) |
| Temp. operació | -10 … +70 °C |
| Temp. emmagatzematge | -30 … +85 °C |
| Referència | Configuració |
|---|---|
| I/40-1000-1224-BZ-H-CVK-R-02I4010001224BZHCVKR02 | 1000 impulsos/vuelta · 12 ÷ 24 Vcc · bidireccional + cero · Push-pull · Cable radial 2 m · IP65 salida · salida radial |
| I/40-200-1224-BZ-H-CVK-R-02I402001224BZHCVKR02 | 200 impulsos/vuelta · 12 ÷ 24 Vcc · bidireccional + cero · Push-pull · Cable radial 2 m · IP65 salida · salida radial |
| I/40-2000-1224-BZ-R-CVK-R-02I4020001224BZRCVKR02 | 2000 impulsos/vuelta · 12 ÷ 24 Vcc · bidireccional + cero · NPN colector abierto · Cable radial 2 m · IP65 salida · salida radial |
| I/40-2500-1224-BZ-H-CVKI4025001224BZHCVK | 2500 impulsos/vuelta · 12 ÷ 24 Vcc · bidireccional + cero · Push-pull · Cable radial 2 m · IP65 salida · salida axial |
| I/40-2500-5-BZ-N-CVK-R-02I4025005BZNCVKR02 | 2500 impulsos/vuelta · 5 Vcc ±5 % · bidireccional + cero · Line driver · Cable radial 2 m · IP65 salida · salida radial |
| I/40-400-1224-BZ-H-CVK-R-02I404001224BZHCVKR02 | 400 impulsos/vuelta · 12 ÷ 24 Vcc · bidireccional + cero · Push-pull · Cable radial 2 m · IP65 salida · salida radial |
| I/40-500-1224-BZ-H-CVK-R-02I405001224BZHCVKR02 | 500 impulsos/vuelta · 12 ÷ 24 Vcc · bidireccional + cero · Push-pull · Cable radial 2 m · IP65 salida · salida radial |
| I/X40-3600-5-BZ-H-CVK-02IX4036005BZHCVK02 | opciones personalizadas · 3600 impulsos/vuelta · 5 Vcc ±5 % · bidireccional + cero · Push-pull · Cable radial 2 m · IP65 salida · salida axial |
