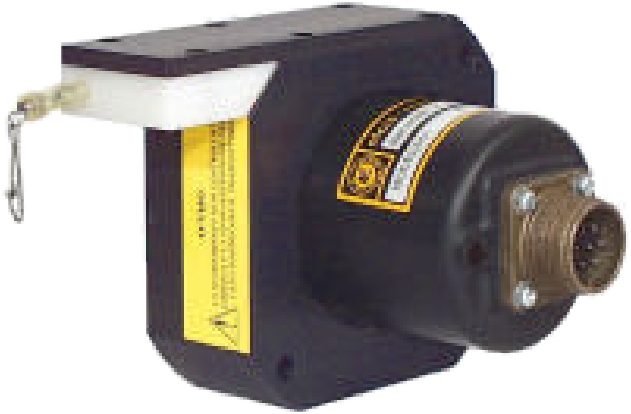

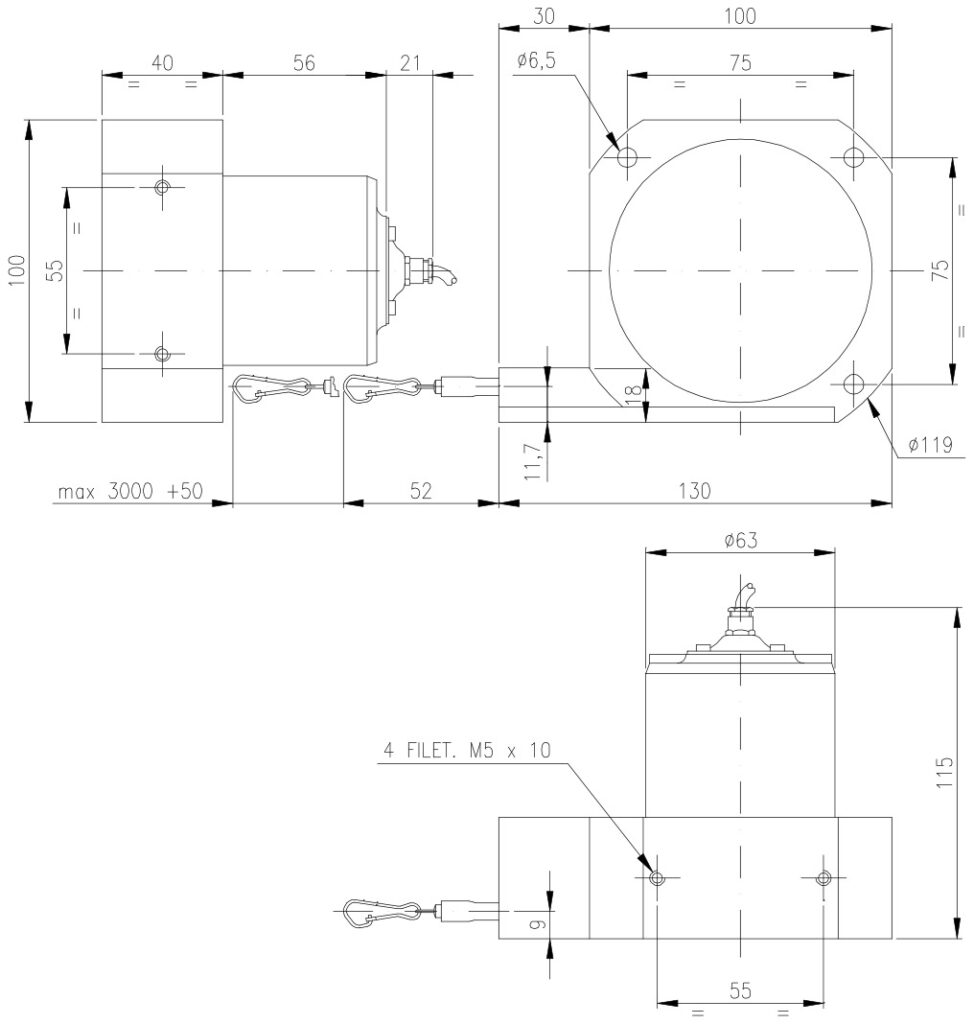

Transductor Lineal por Cable EFK200

Fabricant: ELCIS Encoder
Categoria: Desplaçament, SENSORS, Transductor Lineal per Cable, Transductors Lineals

El EFK200 de ELCIS es un transductor de cable para la medición de desplazamientos lineales. La carrera útil tiene una longitud máx. de 2000 mm, con resolución de 0,1 o 1 mm.

Cable de acero inoxidable de Ø 0,9 mm con fuerzas de extracción y retracción de 7,3 N y 3,5 N. Ofrece electrónicas incrementales (NPN, PNP, push-pull, driver 26LS31 o 88C30, TTL 7404, sinusoidal 1 Vpp) o analógicas (potenciómetro de 1 kΩ, 4÷20 mA, 0÷10 V), frecuencia máx. de 100 kHz, linealidad de ±0,05 % f.s., velocidad máx. de lectura de 8 m/s y aceleración máx. de 5 G.

Encoder IP64 y mecánica IP53, trabaja de 0 a 70 °C (almacenamiento de -30 a 85 °C) y pesa 1000 g. Se alimenta de 5 a 30 V según código y se conecta por cable de 1 m, conectores, conectores en extremo de cable o caja de bornes Phoenix, con protección entre IP00 e IP67 según la conexión. Disponible en guemisa.es.

Carrera útil máx. de 2000 mm.
Cable de acero inoxidable de Ø 0,9 mm; vida de los rodamientos 1,5 × 10⁹ revolucions.
Sortida incremental (NPN, PNP, push-pull, driver, TTL, sinusoidal 1 Vpp) o analògica (1 kΩ, 4÷20 mA, 0÷10 V).
Resolució de 0,1 mm o 1 mm amb linealitat de ±0,05 % f.s.
Velocidad máx. de lectura 8 m/s y aceleración máx. de 5 G.

Preguntes Freqüents Tècniques

¿Qué carreras de medida y resoluciones admite el EFK200?

Admite una carrera útil máx. de 2000 mm, con resoluciones de 0,1 mm (código 100) y 1 mm (código 1000).

¿Qué electrónicas y alimentaciones ofrece el EFK200?

Electrónicas NPN, PNP, push-pull, driver 26LS31 o 88C30, TTL 7404, sinusoidal 1 Vpp y analógicas (potenciómetro de 1 kΩ, 4÷20 mA, 0÷10 V), con alimentación de 5 a 30 V según código. Con driver 88C30, máx. 15 Vdc.

¿Qué conexiones y grados de protección tiene el EFK200?

Encoder IP64 y mecánica IP53; la salida depende de la conexión. Conexión por cable CV de 1 m (IP65), conectores CM, SM, CL, SL, CD, CH, CH5, CI, CE, C4 y CH6 (IP63 a IP67), conectores en extremo de cable (IP65 en la salida del encoder) o caja de bornes MS (IP00). Cable, conectores y conectores en extremo de cable admiten salida axial o radial (R); la caja de bornes MS solo salida axial.

Propietats

Característica	Especificació
Mecànica
Longitud estándar máx.	2000 mm (personalitzable sota comanda)
Vida dels rodaments	1,5 × 10⁹ revolucions
Pes	1000 g
Elèctrica
Resolució	0,1 mm, 1 mm (personalizable bajo pedido)
Aceleración / Velocidad / Frecuencia máx.	5 G · 8 m/s · 100 kHz
Error de linealidad máx.	±0,05 % f.s. (personalizable bajo pedido)
Electròniques	NPN, PNP, push-pull, driver 26LS31/88C30, TTL 7404, sinusoidal 1 Vpp, potenciómetro 1 kΩ, 4÷20 mA, 0÷10 V
Alimentació	5 V, 12 V, 24 V (±5 %) o rangos de 8 a 30 V, según código
Consum màx.	Estàndard 120 mA · Line driver 180 mA (personalizable bajo pedido)
Sortida	Axial o radial (R); caja de bornes MS solo axial
Font de llum	LED con vida útil >= 100000 h
Protecció i entorn
Grau de protecció	Encoder: IP64 · Mecánica: IP53 · Salida: según conexión (grado IP según normas CEI EN 60529, EN 60529, IEC 529)
Resistència a impactes / vibració	50 G x 11 ms · 12 G (10 ÷ 2000 Hz)
Temperatura	Funcionamiento 0 ÷ 70 °C · almacenamiento -30 ÷ 85 °C (personalizable bajo pedido)
Altres característiques
Cable y fuerzas de tracción	Ø 0,9 mm, acero inoxidable · Extracción 7,3 N · Retracción 3,5 N
