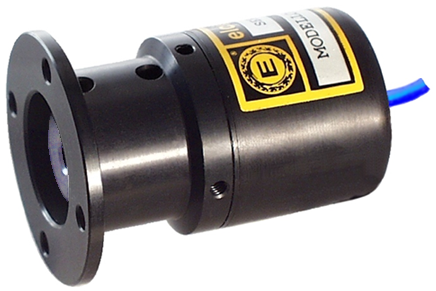

Encoder Incremental per a Motors I/48
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Incremental, Encoder Incremental per a Motors, SENSORS

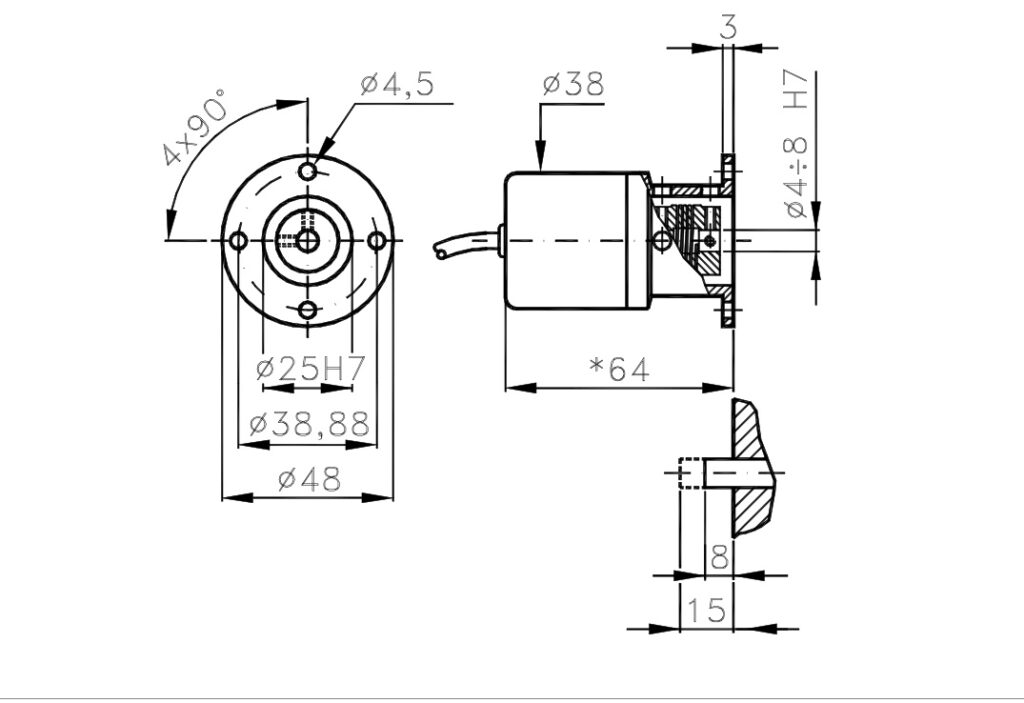

El ELCIS 48 (I/48) es un encoder incremental miniatura de Ø48 mm, con acoplamiento helicoidal interno y de 1 a 2540 impulsos por vuelta. Permite alinear el cero eléctrico con el cero mecánico y admite, como opción, bridas diferentes.
La compensació màx. de l'acoblament és axial ±0,2 mm, radial ±0,05 mm i angular ±2°. La base i la tapa són d'alumini anoditzat i l'eix buit d'Ergal de Ø4 a Ø8 mm; el pes és de 180 g.
Ofrece de 1 a 2540 impulsos por vuelta con frecuencia máx. de 60 kHz (75 o 100 kHz con las opciones R y V) y alimentación de 5÷30 Vcc. En el lado del eje es IP64 de serie e IP66 con rodamiento sellado (opción Z, 3000 rpm máx. continuas); el lado de la salida, según conexión. El cable sale axial o radial.
- Acoblament helicoïdal intern: compensació màx. axial ±0,2 mm, radial ±0,05 mm i angular ±2°.
- Alineació del zero: permet alinear el zero elèctric amb el zero mecànic.
- Eix buit d'Ergal: Ø4, Ø6 o Ø8 mm; altres diàmetres sota comanda.
- Freqüència màx. 60 kHz: 75 kHz amb l'opció R i 100 kHz amb l'opció V.
Preguntes Freqüents Tècniques
Quins tipus d'acoblament integra el model I/48?
Un acoblament helicoïdal intern, amb compensació màx. axial ±0,2 mm, radial ±0,05 mm i angular ±2°.
Quins diàmetres d'eix buit admet l'encoder I/48?
Ø4, Ø6 i Ø8 mm, a Ergal; altres diàmetres sota comanda.
Quin pes té l'encoder I/48?
180 g. La base i la tapa són dalumini anoditzat.
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Carcassa | Alumini anoditzat (base i tapa) |
| Pes | 180 g |
| Eix | Eix buit Ø4÷8 mm a Ergal (personalitzable sota comanda) |
| Càrrega axial/radial màx. | 1 kg |
| Vida útil rodaments | 1,5 × 10⁹ revolucions |
| Elèctrica | |
| Protecció costat sortida | Segons connexió: IP65 (veure fitxa tècnica) |
| Alimentació | 5÷30 Vcc (veure fitxa tècnica) |
| Consum màx. | 120 mA (estàndard) / 180 mA (line driver) (personalitzable sota comanda) |
| Impulsos per tornada | 1 a 2540 |
| Freqüència màx. | 60 kHz (75 o 100 kHz opcional) |
| Protecció i entorn | |
| Protecció costat eix | IP64 estàndard / IP66 segellat (opció Z) |
| RPM màx. contínues | 6000 rpm (estándar) / 3000 rpm (opción Z) (rPM máx. intermitente: +30 % de las RPM máx. continuas) |
| Resistència a impactes | 50 G × 11 ms |
| Resistència a vibració | 12 G (10 ÷ 2000 Hz) |
| Temp. operació | 0 … +70 °C (personalitzable sota comanda) |
| Referència | Configuració |
|---|---|
| I/X486-100-1828-BZ-B-CV-R-01IX4861001828BZBCVR01 | opciones personalizadas · eje Ø 6 mm · 100 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable · salida radial |
| I/X486-100-1828-BZ-B-CV-R-02IX4861001828BZBCVR02 | opciones personalizadas · eje Ø 6 mm · 100 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable · salida radial |
