Encoder Incremental per a Motors I/38Z

Fabricant: ELCIS Encoder
Categoria: Encoder, Encoder Incremental, Encoder Incremental per a Motors, SENSORS

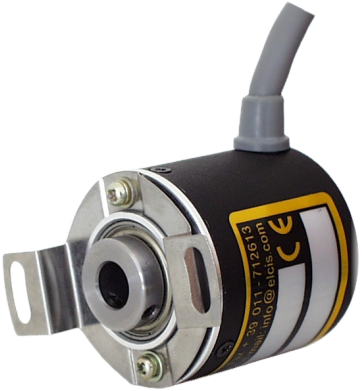

El ELCIS 38Z (I/38Z) es un encoder incremental miniatura de Ø38 mm, con acoplamiento elástico y de 1 a 2500 impulsos por vuelta. Es apto para motores con eje de Ø4 a Ø8 mm mediante casquillos adaptadores.

La compensació màx. de l'acoblament és axial ±0,2 mm, radial ±0,2 mm i angular ±1,5°. La carcassa té una base d'alumini i una tapa d'acer, amb eix buit d'acer i 180 g de pes.

Ofrece de 1 a 2500 impulsos por vuelta con frecuencia máx. de 100 kHz (160 kHz opcional, opción S) y electrónica push-pull H o line driver N (solo 5 V).

Diàmetre Ø38 mm: encoder miniatura amb eix buit Ø4, Ø6 o Ø8 mm (Ø n sota consulta).
Casquets adaptadors: muntatge en motors amb eix de Ø4 a Ø8 mm.
Acoblament elàstic: compensació màx. axial ±0,2 mm, radial ±0,2 mm i angular ±1,5°.
Base d´alumini i tapa d´acer: 180 g de pes i càrrega màx. radial/axial de 1,5 kg.

Preguntes Freqüents Tècniques

Quina compensació admet l'acoblament de l'encoder I/38Z?

Compensació màx. de l'acoblament: axial ±0,2 mm, radial ±0,2 mm i angular ±1,5°.

Quines opcions dalimentació admet el model I/38Z?

5 V ±5 % (codi 5), 5÷12 V (codi 512) o 12÷24 V (codi 1224). L'electrònica line driver N és només per a 5 V.

Quin grau de protecció IP té?

IP54 al costat de l'eix. Al costat de sortida depèn de la connexió: cable CVC IP65 o caixa de borns IP00.

Propietats

Característica	Especificació
Mecànica
Pes	180 g
Eix	Eix buit Ø4÷8 mm acer
Càrrega axial/radial màx.	1,5 kg
Compensació màx. de l'acoblament	Axial ±0,2 mm, radial ±0,2 mm, angular ±1,5°
Vida útil rodaments	1,5 × 10⁹ revolucions
Elèctrica
Protecció costat sortida	Segons connexió (cable IP65, caixa de borns IP00)
Alimentació	5÷24 V (5 V ±5 %, 5÷12 V, 12÷24 V)
Consum màx.	120 mA
Impulsos per tornada	1 a 2500
Freqüència màx.	100 kHz (160 kHz opcional)
Protecció i entorn
Protecció costat eix	IP54
RPM màx. contínues	5000 rpm (RPM màx. intermitents: RPM màx. contínues + 30 %)
Resistència a impactes	40 G × 11 ms
Resistència a vibració	10 G (10 ÷ 2000 Hz)
Temp. operació	-10 … +70 °C

Referència	Configuració
I/38Z-1000-5-BZ-N-CVC-RI38Z10005BZNCVCR	1000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Line driver (solo 5 V) · Cable radial (1 m) IP65 · salida radial
I/38Z-1024-5-BZ-N-CVC-RI38Z10245BZNCVCR	1024 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Line driver (solo 5 V) · Cable radial (1 m) IP65 · salida radial
I/38Z-500-5-BZ-N-CVC-RI38Z5005BZNCVCR	500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Line driver (solo 5 V) · Cable radial (1 m) IP65 · salida radial
I/38Z-100-5-BZ-N-CVC-RI38Z1005BZNCVCR	100 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Line driver (solo 5 V) · Cable radial (1 m) IP65 · salida radial
I/38Z-2500-5-BZ-N-CVC-RI38Z25005BZNCVCR	2500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Line driver (solo 5 V) · Cable radial (1 m) IP65 · salida radial
I/38Z-2000-5-BZ-N-CVC-RI38Z20005BZNCVCR	2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Line driver (solo 5 V) · Cable radial (1 m) IP65 · salida radial
I/38Z-1000-1224-BZ-H-CVC-RI38Z10001224BZHCVCR	1000 impulsos/vuelta · 12 ÷ 24 V · bidireccional con cero · Push-pull · Cable radial (1 m) IP65 · salida radial
I/38Z-1024-1224-BZ-H-CVC-RI38Z10241224BZHCVCR	1024 impulsos/vuelta · 12 ÷ 24 V · bidireccional con cero · Push-pull · Cable radial (1 m) IP65 · salida radial
I/38Z-500-1224-BZ-H-CVC-RI38Z5001224BZHCVCR	500 impulsos/vuelta · 12 ÷ 24 V · bidireccional con cero · Push-pull · Cable radial (1 m) IP65 · salida radial
I/38Z-100-1224-BZ-H-CVC-RI38Z1001224BZHCVCR	100 impulsos/vuelta · 12 ÷ 24 V · bidireccional con cero · Push-pull · Cable radial (1 m) IP65 · salida radial
I/38Z-2500-1224-BZ-H-CVC-RI38Z25001224BZHCVCR	2500 impulsos/vuelta · 12 ÷ 24 V · bidireccional con cero · Push-pull · Cable radial (1 m) IP65 · salida radial
I/38Z-2000-1224-BZ-H-CVC-RI38Z20001224BZHCVCR	2000 impulsos/vuelta · 12 ÷ 24 V · bidireccional con cero · Push-pull · Cable radial (1 m) IP65 · salida radial
I/38Z-1000-5-BZ-H-CVC-RI38Z10005BZHCVCR	1000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull · Cable radial (1 m) IP65 · salida radial
I/38Z-1024-5-BZ-H-CVC-RI38Z10245BZHCVCR	1024 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull · Cable radial (1 m) IP65 · salida radial
I/38Z-500-5-BZ-H-CVC-RI38Z5005BZHCVCR	500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull · Cable radial (1 m) IP65 · salida radial
I/38Z-100-5-BZ-H-CVC-RI38Z1005BZHCVCR	100 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull · Cable radial (1 m) IP65 · salida radial
I/38Z-2500-5-BZ-H-CVC-RI38Z25005BZHCVCR	2500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull · Cable radial (1 m) IP65 · salida radial
I/38Z-2000-5-BZ-H-CVC-RI38Z20005BZHCVCR	2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull · Cable radial (1 m) IP65 · salida radial
Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta.
