Encoder Incremental per a Motors I/115C

Fabricant: ELCIS Encoder
Categoria: Encoder, Encoder Incremental, Encoder Incremental per a Motors, SENSORS

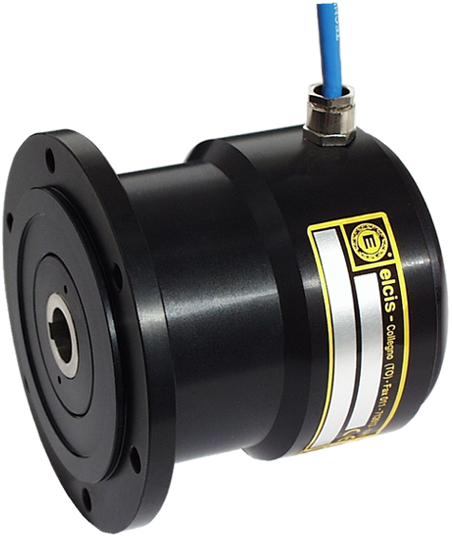

El ELCIS 115C (I/115C) es un encoder incremental de eje hueco Ø16 H7 con brida B10 normalizada Ø115 mm y de 1 a 3600 impulsos por vuelta. Está pensado para montaje sobre el eje de motores grandes.

Base y tapa de aluminio anodizado y eje hueco Ø16 H7 de acero inoxidable, con un peso de 1700 g. MTTFd alto según UNI EN ISO 13849-1. Grado de protección IP64 en el lado del eje (IP66 con rodamientos sellados Z, IP53 con rodamientos de bajo par B); en el lado de salida, según la conexión.

De 1 a 3600 impulsos por vuelta, frecuencia máx. de 100 kHz (300 kHz opcional) y alimentación de 5÷30 V. Conexión por cable de 1 m u otra longitud n m (código de pedido 01 o n), conectores, conector en extremo de cable o caja de bornes.

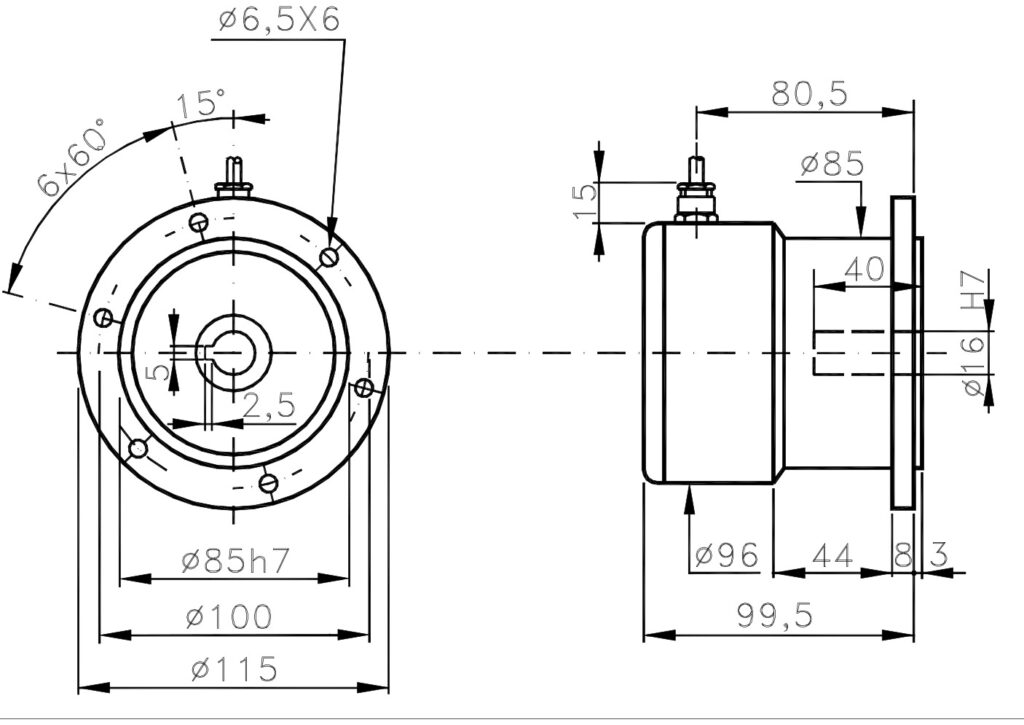

Brida B10 Ø115 mm: centrat Ø85 h7 i forats de Ø6,5×6 a 60° sobre Ø100 mm.
Eix buit Ø16 H7: de acero inoxidable; carga radial/axial máx. 18 kg.
Electròniques de sortida: NPN, PNP, push-pull, line driver 26LS31 i 88C30, TTL 7404, discriminador o sinusoïdal 1 Vpp.
Sellado y bajo par: IP66 con opción Z (3000 rpm máx.); IP53 con opción B (8000 rpm máx.).

Preguntes Freqüents Tècniques

¿Qué brida lleva el encoder I/115C?

Brida B10 de Ø115 mm con centrado frontal de Ø85 h7.

Quines característiques té leix del model I/115C?

Eix buit d´acer inoxidable de Ø16 H7, amb càrrega radial/axial màx. de 18 kg.

Quins graus estanquitat estan disponibles?

IP64 al costat de l'eix a la versió estàndard, IP66 amb l'opció Z (rodaments segellats) i IP53 amb l'opció B (rodaments de baix parell). Al costat de sortida depèn de la connexió: cable IP65, connectors IP63 a IP67, caixa de borns MS IP00.

Propietats

Característica	Especificació
Mecànica
Carcassa	Brida B10 Ø115 mm, centrado Ø85 h7 (aluminio anodizado) (personalizable bajo pedido)
Pes	1700 g
Eix	Eix buit Ø16 H7 acer inoxidable (personalitzable sota comanda)
Càrrega axial/radial màx.	18 kg
Elèctrica
Protecció costat sortida	Segons connexió (IP00 a IP67)
Alimentació	5÷30 V segons codi
Consum màx.	120 mA (estàndard) / 180 mA (line driver) (personalitzable sota comanda)
Impulsos per tornada	1 a 3600
Freqüència màx.	100 kHz (300 kHz opcional)
Electrònica de sortida	NPN, PNP, push-pull, line driver, TTL, discriminador, sinusoidal 1 Vpp
Protecció i entorn
Protecció costat eix	IP64 estàndard (IP66 segellat Z, IP53 sota par B)
RPM màx. contínues	6000 rpm (estàndard) / 3000 rpm (Z) / 8000 rpm (B)
Resistència a impactes	50 G × 11 ms
Resistència a vibració	12 G (10 ÷ 2000 Hz)
Temp. operació	0 … +70 °C (personalitzable sota comanda)

Referència	Configuració
I/115C-3600-824-BZ-B-CV-R-01I115C3600824BZBCVR01	3600 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01
I/A115C-1024-18285-BZ-N-CV-R-02IA115C102418285BZNCVR02	alta temperatura · 1024 impulsos/vuelta · 18 ÷ 28 / 5 V · bidireccional con cero · Driver 26LS31 · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 02
