Encoder Incremental Alta Resolució I/92CD
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Incremental, Encoder Incremental Alta Resolució, SENSORS
El ELCIS 92CD (I/92CD) es un encoder incremental de alta resolución de Ø90 mm, con brida cuadrada de 92 mm y eje hueco pasante de Ø20 H6. Está indicado para mesas divisoras y aplicaciones afines.
Construït amb carcassa metàl·lica cilíndrica de Ø90 mm amb brida quadrada de 92 mm, centrat frontal Ø85 f7 i eix buit passant d'acer inoxidable Ø20 H6. Proporciona una resolució de 9000-900000 impulsos per volta amb una precisió angular de ±5 segons d'arc i resposta en freqüència de fins a 2200 kHz amb interpolació.
Incorpora acoplamiento tangencial, con compensación máxima axial ±0,01 mm y radial ±0,02 mm, base de acero inoxidable, protección IP64 en el eje, salida de cable radial IP65 y electrónicas N (driver 26LS31) o Y (sinusoidal 1 Vpp).
- Impulsos per tornada: de 9000 a 900000.
- Precisió angular: ±5 segons d'arc.
- Eix buit passant: Ø20 H6 en acer inoxidable amb base en acer inoxidable.
- Acoblament tangencial, con compensación máxima axial ±0,01 mm y radial ±0,02 mm.
- Brida i pes: brida quadrada de 92 mm i pes de 1200 g.
Preguntes Freqüents Tècniques
Quina precisió i resolució ofereix l'encoder I/92CD?
Ofereix una precisió angular de ±5 segons d'arc i una resolució seleccionable de 9000-900000 impulsos per volta.

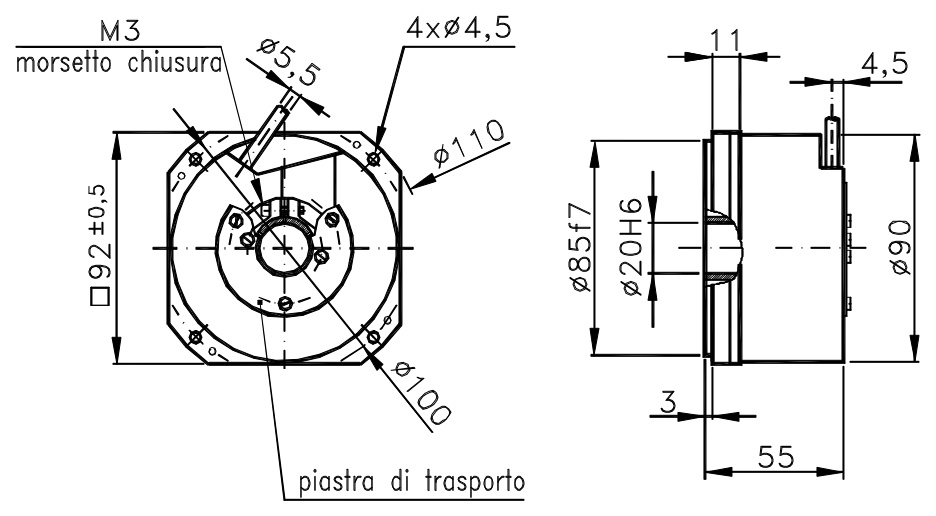

Quines són les dimensions mecàniques principals del model I/92CD?
Compte amb brida quadrada de 92 mm, carcassa cilíndrica de Ø90 mm, centrat frontal de Ø85 f7 i eix buit passant de Ø20 H6.
Quines sortides electròniques i alimentació utilitza?
Funciona amb alimentació de 5 V ±5 % i admet electrònica N (driver 26LS31) o analògica Y (sinusoïdal 1 Vpp).
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Carcassa | Metàl·lica Ø90 mm |
| Pes | 1200 g |
| Eix | Eix buit passant Ø20 H6 acer inoxidable |
| Elèctrica | |
| Precisió | ±5 segons d'arc |
| Protecció costat sortida | Segons connexió: IP65 (veure fitxa tècnica) |
| Alimentació | 5 V ±5 % (ver ficha técnica) |
| Consum màx. | 120 mA (I) · 150 mA (N) |
| Impulsos per tornada | 9000-900000 |
| Freqüència màx. | 160–2200 kHz (amb interpolació) |
| Protecció i entorn | |
| Protecció costat eix | IP64 estàndard |
| RPM màx. contínues | 600 (intermitents: +30 %) |
| Resistència a impactes | 30 G × 5 ms |
| Resistència a vibració | 10 G (55–2000 Hz) |
| Temp. operació | 0 … +70 °C |
| Temp. emmagatzematge | -30 … +85 °C |
