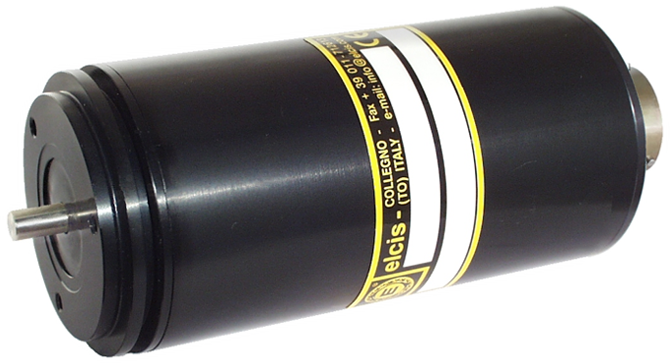

Encoder Absolut Multivolta A/MM58S
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Absolut, Encoder Absolut Multivolta, SENSORS

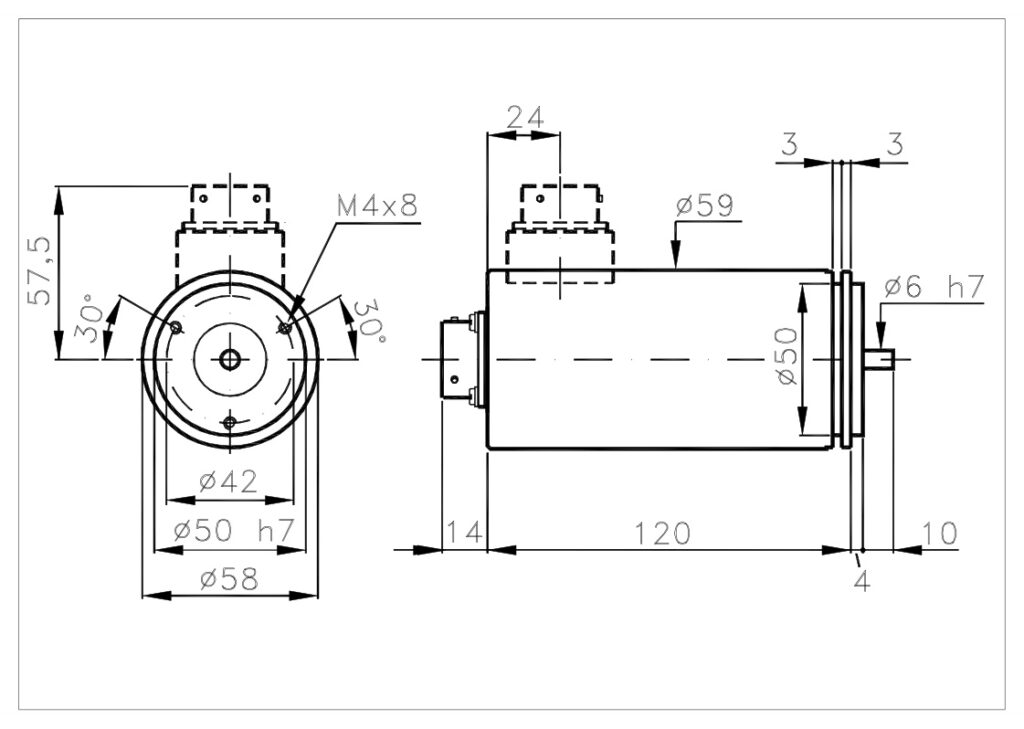

El ELCIS MM58S (A/MM58S) és un encoder absolut multivolta òptic amb brida Ø58 mm i 120 mm de longitud, de fins a 224 passos en 4096 voltes en codi Gray o binari, amb sortida paral·lela NPN o SSI RS422. Fixació tipus servo i protecció IP65 amb connector SM6, amb eix d'acer inoxidable Ø6 h7 que admet 3 kg de càrrega radial/axial, resistència a 50 G d'impacte i 12 G de vibració, i funcionament entre 0 i +70 °C.
Com encoder absolut multivolta òptic, amb font LED i fototransistors, l'A/MM58S codifica la posició a Gray o Binari, fins a 224 passos a 4096 voltes. La lectura surt per interfície paral·lela, amb opció Latch, o per interfície sèrie SSI (RS422) en codi Gray.
Es fixa mitjançant brida de Ø58 mm tipus servo, amb eix d'acer inoxidable Ø6 h7 que admet 3 kg de càrrega radial/axial, i treballa entre 0 i +70 °C amb protecció IP64 al costat de l'eix (IP65 en versió segellada).
- Resolució de fins 224 passos a 4096 voltes (Gray/Binari).
- Tres rangs d'alimentació: 5 V ±5 %, 8–24 V i 18–28 V.
- Etapes de sortida NPN de col·lector o emissor obert de 70 mA amb PTC.
- Resistència a xocs de 50 G (11 ms) ia vibracions de 12 G (10–2000 Hz).
Preguntes Freqüents Tècniques
Quines resolucions ofereix l'A/MM58S?
A Gray i Binari, 16, 32, 64, 128, 256, 512, 1024, 2048 o 4096 passos per volta i 16, 256 o 4096 voltes, fins a 224 passos. Altres resolucions, sota comanda.
Es pot fer servir la interfície SSI amb codi Binari?
No. El fabricant indica que la sortida sèrie SSI només està disponible amb codi Gray (o Excess). Per a Binari s'empra la interfície paral·lela, en què l'entrada Latch és estàndard.
Quins connectors admet i amb quin grau de protecció?
CM6 i SM6 de 32 pins (IP65/IP66), CL i SL de 10 pins (IP65/IP66) i CH de 12 pins (IP67), amb sortida radial (R) o axial segons el connector.
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Pes | 580 g |
| Eix | Ø6 h7 inox. (possibles: Ø6, Ø8, Ø10, sota comanda) (personalitzable sota comanda) |
| Càrrega radial/axial màx. | 3 kg |
| Elèctrica | |
| Protecció costat sortida | IP65 a IP67 segons connector |
| Alimentació | 5 V ±5 % · 8–24 V · 18–28 V |
| Consum màx. | 200–400 mA segons nº de bits (personalitzable sota comanda) |
| Sentit de gir | Commutable (up/down) |
| Codis de sortida | Gray (G), Binari (B) |
| Resolució màx. | 2²⁴ en 4096 voltes |
| Nº de voltes | 16, 256, 4096 |
| Freqüència màxima | 50 kHz |
| Protecció i entorn | |
| Protecció costat eix | IP64 estàndard · IP65 segellat · IP53 sota parell |
| RPM màx. contínues | 4000 estàndard · 2000 segellat · 5000 sota parell (intermitents: +30 %) |
| Resistència a impactes / vibració | 50 G (11 ms) · 12 G (10–2000 Hz) |
| Temp. operació / emmagatzematge | 0 … +70 °C / -30 … +85 °C |
| Referència | Configuració |
|---|---|
| A/MM58S2-G-256-1828-KP-L-CM6-RAMM58S2G2561828KPLCM6R | nº voltes: 2 · codi Gray · 256 passos/tornada · 18–28 V · NPN emissor obert + PTC · Latch · 32 pins PT02A18-32P · IP65 · sortida radial |
| A/MM58S2-G-256-824-KP-L-CM6-RAMM58S2G256824KPLCM6R | nº voltes: 2 · codi Gray · 256 passos/tornada · 8–24 V · NPN emissor obert + PTC · Latch · 32 pins PT02A18-32P · IP65 · sortida radial |
| Altres combinacions de resolució, alimentació, electrònica i connexió, sota comanda: consulteu-nos i us confirmem la referència exacta. | |
