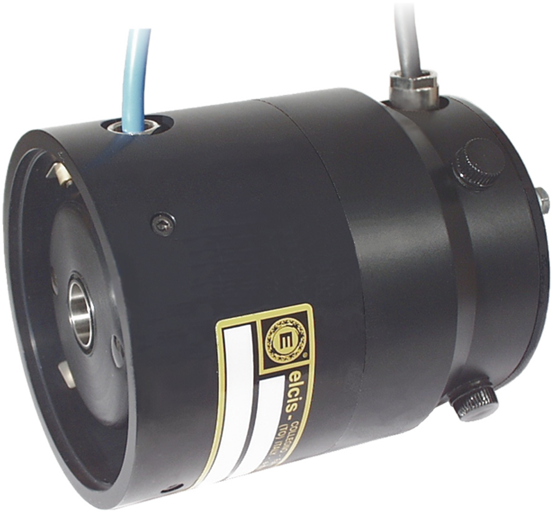

Encoder Incremental amb Dinamo Taquimètrica I/98T
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Incremental, Encoder Incremental amb Dinamo Taquimètrica, SENSORS
Encoder amb acoblament intern autocompensant igual al model 98, però amb dinamo incorporada sota comanda del client.
El model I/98T ofereix entre 1 i 2540 impulsos per volta amb freqüència de fins a 100 kHz (300 kHz opcional). Electròniques de sortida: NPN, NPN col·lector obert, PNP, PNP col·lector obert, push-pull, push-pull PRO, driver 26LS31, TTL 7404 i driver 88C30. Versions monodireccional (M), bidireccional (B) i amb zero (BZ, MZ).

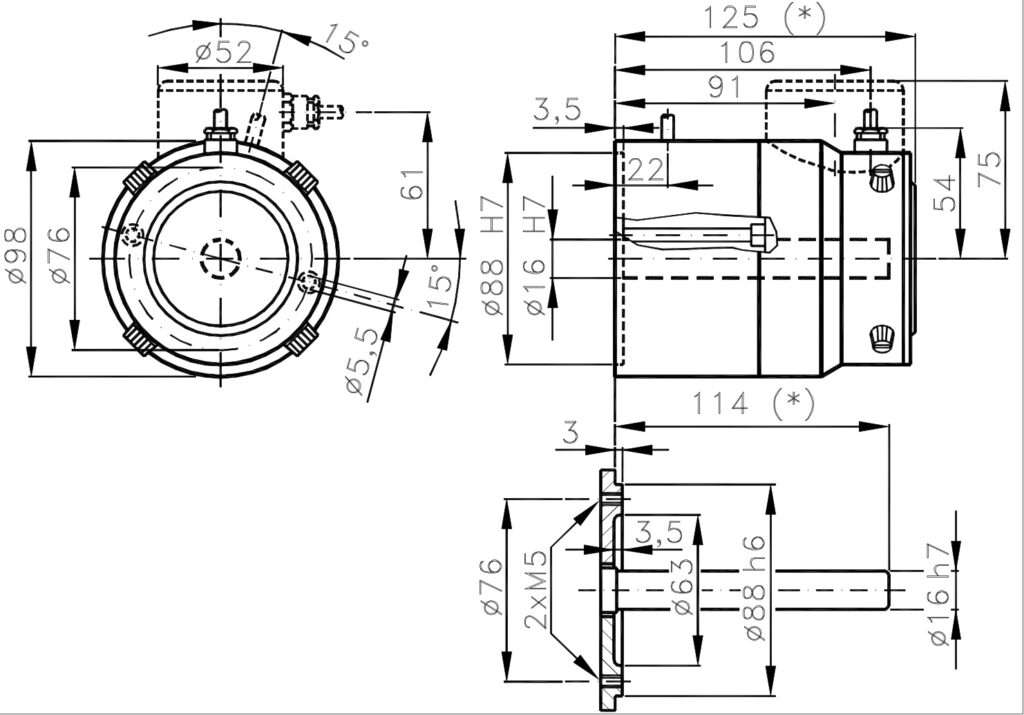

Carcassa de Ø98 mm amb base i tapa d´alumini anoditzat i eix buit d´acer inoxidable Ø16 H7. Fins a 6000 rpm contínues amb IP64 al costat de l'eix, o 3000 rpm amb l'opció Z (rodaments segellats, IP66). Font de llum LED amb més de 100.000 h de vida. Connexió radial per cable CV (1 m, IP65), caixa de borns (IP00) o connectors a extrem de cable. Disponible a guemisa.es.
- Dinamo taquimètrica incorporada sota comanda del client.
- Eix buit Ø16 H7 d'acer inoxidable i carcassa de Ø98 mm.
- Acoblament intern autocompensant: ±0,15 mm axial, ±0,05 mm radial i ±1° angular.
- Fins 6000 rpm contínues; IP66 al costat de l'eix amb l'opció Z (rodaments segellats).
- 1 a 2540 impulsos per volta amb electròniques NPN, PNP, push-pull, driver i TTL.
Preguntes Freqüents Tècniques
Com s'obté la dinamo taquimètrica a l'I/98T?
L'I/98T és igual al model 98, amb acoblament intern autocompensant, però amb la dinamo incorporada sota comanda del client.
Quines sortides electròniques i alimentacions ofereix l'encoder I/98T?
Electròniques NPN, NPN col·lector obert, PNP, PNP col·lector obert, push-pull, push-pull PRO, driver 26LS31, TTL 7404 i driver 88C30 (màx. 15 Vcc), amb versions M, B, BZ i MZ. Alimentació 5÷30 V; consum màx. 120 mA estàndard i 180 mA amb line driver.
Quines connexions i grau IP admet l'encoder I/98T?
Cable CV (1 m, IP65), caixa de borns (IP00) i connectors a extrem de cable (sortida de l'encoder IP65). A la banda de l'eix la protecció és IP64 de sèrie o IP66 amb l'opció Z (rodaments segellats).
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Carcassa | Ø98 mm |
| Pes | 600 g |
| Eix | Eix buit Ø16 H7 acer inoxidable |
| Càrrega radial/axial màx. | 8 kg |
| Elèctrica | |
| Protecció costat sortida | Segons connexió (IP65 amb cable CV, IP00 amb caixa de borns) |
| Impulsos per tornada | 1 a 2540 |
| Freqüència màx. | 100 kHz (300 kHz opcional) |
| Alimentació | 5 ÷ 30 V |
| Consum màx. | 120 mA estàndard · 180 mA line driver |
| Protecció i entorn | |
| Protecció costat eix | IP64 estàndard (IP66 segellat amb l'opció Z) |
| RPM màx. contínues | 6000 rpm (estàndard) · 3000 rpm (opció Z) |
| Resistència a impactes | 50 G × 11 ms |
| Resistència a vibració | 12 G (10 ÷ 2000 Hz) |
| Temp. operació | 0 … +70 °C |
| Altres característiques | |
| Dinamo taquimètrica | Incorporada sota comanda del client |
