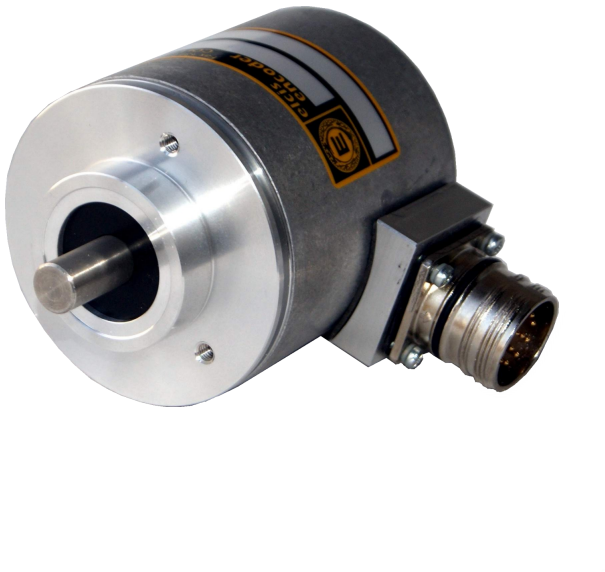

Encoder Absolut Monovolta A/765
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Absolut, Encoder Absolut Monovolta, SENSORS
El ELCIS 765 (A/765) es un encoder absoluto monovuelta programable de hasta 65536 pasos (16 bit), con interfaz SSI, salida Sin/Cos a 1024 ppr o RS422 hasta 16384, en carcasa estándar Ø65 mm y eje Ø10, apta para montarse con brida de sujeción.
Con sensor óptico OptoAsic, el A/765 entrega la posición por la interfaz serie SSI (S1, con preset) en código Gray o Binario. Con la opción PR (máx. 8192 div/vuelta) se programan código, resolución, preset y dirección por software vía USB o por la interfaz RS422; software y cable se suministran bajo pedido.
Base y tapa de aluminio anodizado y eje de acero inoxidable Ø10 h7, con hasta 5 kg de carga radial/axial. Resiste impactos de 50 G y vibraciones de 12 G, y trabaja entre -20 y +85 °C con protección IP65 en el lado del eje (IP66 en versión sellada).
- Resoluciones de 1024, 4096, 8192, 16384, 32768 o 65536 div/vuelta.
- Sortida SSI amb preset, en codi Gray o Binari, con frecuencia de reloj máx. de 500 kHz.
- Sortida addicional Sense/Cos a 1024 ppr o incremental RS422 de fins 16384 ppr.
- Resistència a impactes de 50 G (11 ms) ia vibracions de 12 G (10–2000 Hz).
Preguntes Freqüents Tècniques
Quina resolució màxima ofereix l'A/765?
Fins a 65536 (16 bits) de resolució per volta, seleccionable entre 1024, 4096, 8192, 16384, 32768 o 65536 divisions per volta.
Com es programa l'encoder?
Amb l'opció PR (màx. 8192 div/tornada), mitjançant un programari per a PC connectat per cable a un port USB que alimenta l'encoder, oa través de la interfície RS422, que permet programar i intercanviar dades en codi ASCII. El programari i el cable se subministren sota comanda.
Quines sortides addicionals admet a més de la SSI?
Sense/Cos a 1024 ppr (opció S) o incremental RS422 de 1024, 2048, 4096, 8192 o 16384 polsos per volta (opcions I1 a I5).
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |

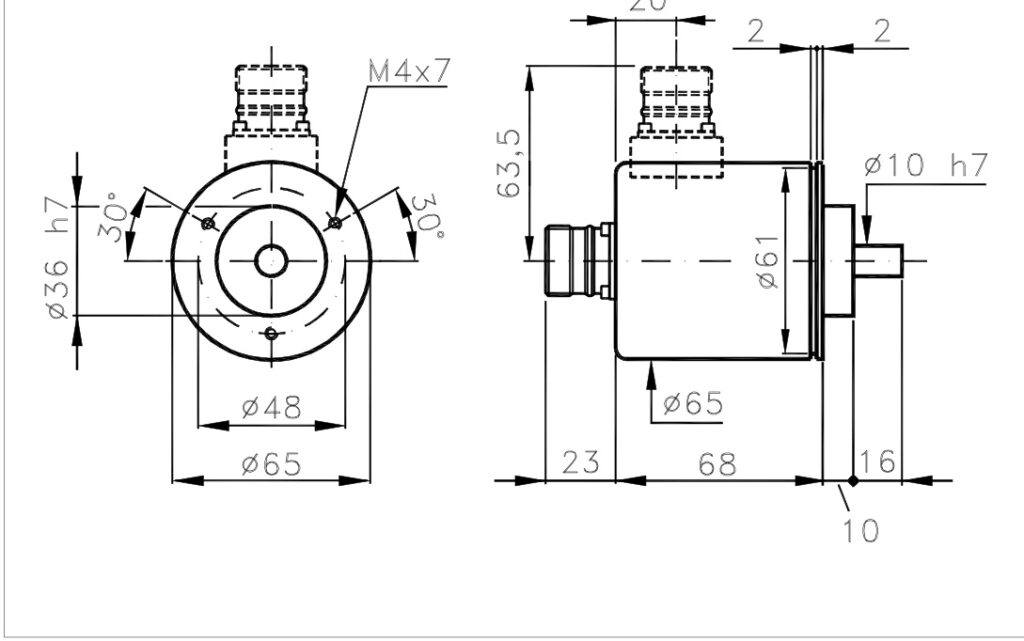

| Carcassa | Estándar Ø65 mm, apta para brida de sujeción |
| Pes | 600 g |
| Eix | Ø10 h7 acer inoxidable (opc. Ø6, Ø8, Ø9,52, Ø11, Ø12 mm o sota comanda) |
| Càrrega radial/axial màx. | 5 kg |
| Elèctrica | |
| Protecció costat sortida | IP65 a IP66 segons connexió |
| Alimentació | 10–30 V |
| Consum màx. | 200 mA |
| Interfície | SSI amb preset (S1) |
| Codis de sortida | Programable: Gray, Binari |
| Resolució màx. | 65536 (16 bit) |
| Protecció i entorn | |
| Protecció costat eix | IP65 estàndard · IP66 segellat |
| RPM màx. contínues | 6000 estàndard · 3000 segellat (intermitents: +30 %) |
| Resistència a impactes / vibració | 50 G (11 ms) · 12 G (10–2000 Hz) |
| Temp. operació / emmagatzematge | -20 … +85 °C / -30 … +85 °C |
| Altres característiques | |
| Salida incremental (opcional) | Sin/Cos 1024 ppr o RS422 hasta 16384 ppr |
| Referència | Configuració |
|---|---|
| A/765-S-G-1024-1030-S1-PR-CV-RA765SG10241030S1PRCVR | Monovuelta · Código Gray · 1024 div/vuelta · 10–30 V · interfaz: S1 · opción interfaz: PR · Cable long. 1 m · IP65 · salida radial |
| A/765-S-G-4096-1030-S1-PR-CV-RA765SG40961030S1PRCVR | Monovuelta · Código Gray · 4096 div/vuelta · 10–30 V · interfaz: S1 · opción interfaz: PR · Cable long. 1 m · IP65 · salida radial |
| A/765-S-G-8192-1030-S1-PR-CV-RA765SG81921030S1PRCVR | Monovuelta · Código Gray · 8192 div/vuelta · 10–30 V · interfaz: S1 · opción interfaz: PR · Cable long. 1 m · IP65 · salida radial |
| Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta. | |
