Encoder Absolut Monovolta A/359Z
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Absolut, Encoder Absolut Monovolta, SENSORS

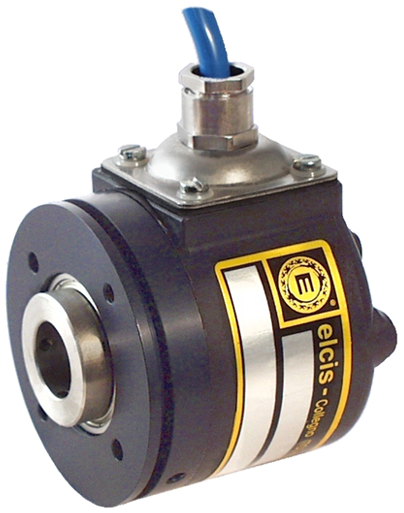

El ELCIS 359Z (A/359Z) es un encoder absoluto monovuelta óptico de 2 a 13 bits con eje hueco pasante, similar al modelo 359ZM pero sin acoplamiento.
Com encoder absolut monovolta òptic, amb font LED i fototransistors, l'A/359Z ofereix fins a 8192 passos per volta (13 bits) en codi Gray, amb sortida paral·lela i etapa NPN de col·lector obert, per cable d'1 m amb sortida radial.

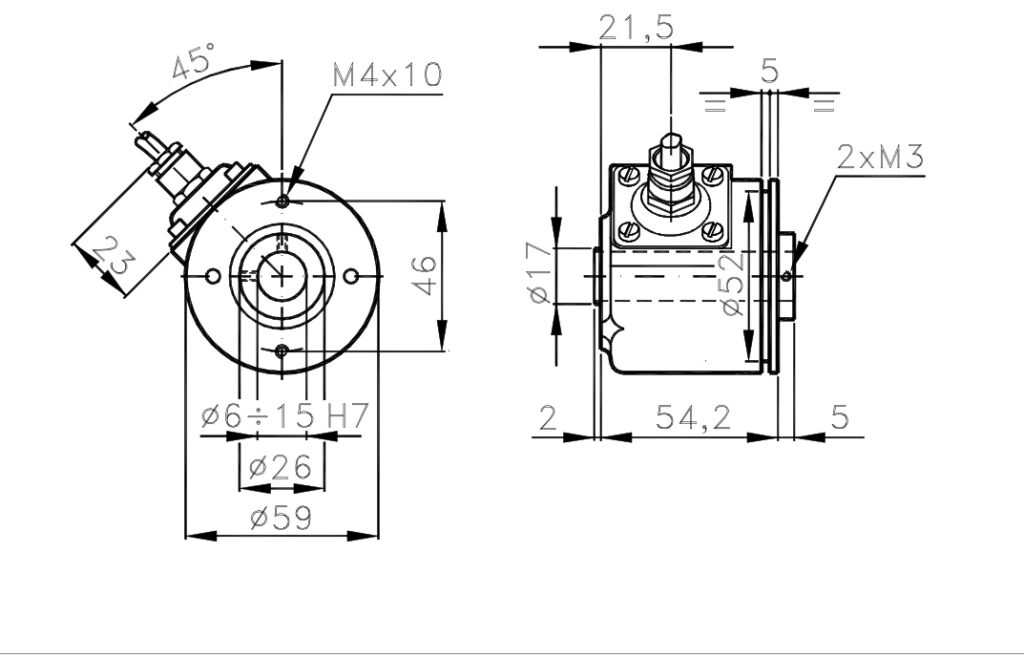

Tiene carcasa Ø59 mm y eje hueco pasante H7 de acero inoxidable de Ø6, Ø8, Ø10, Ø12 o Ø15 mm para 4 kg de carga radial/axial, resiste impactos de 50 G y vibraciones de 12 G, y trabaja entre 0 y +70 °C con protección IP64 en el lado del eje (IP65 en versión sellada).
- Resolució de 2 a 13 bits: fins 8192 passos per tornada.
- Eix buit passant de Ø6 a Ø15 mm.
- Cinc rangs d'alimentació: 5 V i 15 V ±5 %, 8–24 V, 18–28 V i 10–30 V.
- Resistència a impactes de 50 G (11 ms) ia vibracions de 12 G (10–2000 Hz).
Preguntes Freqüents Tècniques
Quines resolucions ofereix l'A/359Z?
En codi Gray, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 o 8192 passos per volta. Altres resolucions, sota comanda.
Quins diàmetres d'eix buit admet l'A/359Z?
Eix buit passant H7 de Ø6, Ø8, Ø10, Ø12 o Ø15 mm; altres diàmetres, sota comanda.
Quina connexió i eixida té l'A/359Z?
Sortida paral·lela amb etapa NPN de col·lector obert de 10 mA, per cable de 1 m (CV, IP65) amb sortida radial (R).
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Etapa de sortida | NPN col·lector obert 10 mA (estàndard) |
| Carcassa | Ø59 mm |
| Eix | Hueco pasante H7: Ø6, 8, 10, 12 o 15 mm, acero inox. (personalizable bajo pedido) |
| Càrrega radial/axial màx. | 4 kg |
| Elèctrica | |
| Interfície | Paral·lela (estàndard) |
| Protecció costat sortida | IP65 (cable CV) |
| Alimentació | 5 V ±5 % · 15 V ±5 % · 8–24 V · 18–28 V · 10–30 V |
| Consum màx. | 200–400 mA segons nº de bits (personalitzable sota comanda) |
| Freqüència màx. | 50 kHz (personalitzable sota comanda) |
| Codis de sortida | Gray |
| Resolució màx. | 8192 passos/tornada (13 bit) |
| Protecció i entorn | |
| Protecció costat eix | IP64 estàndard · IP65 segellat · IP53 sota parell |
| RPM màx. contínues | 6000 estàndard · 3000 segellat · 8000 sota parell (intermitents: +30 %) |
| Resistència a impactes / vibració | 50 G (11 ms) · 12 G (10–2000 Hz) |
| Temp. operació / emmagatzematge | 0 … +70 °C / -30 … +85 °C (personalitzable sota comanda) |
| Referència | Configuració |
|---|---|
| A/359Z15-G-512-5-CV-R-03A359Z15G5125CVR03 | eje Ø15 · Gray · 512 pasos/vuelta · 5 V ±5 % · NPN colector abierto 10 mA · Paralelo · Cable 1 m · IP65 · salida radial |
