Potenciómetro rotativo de plástico conductor P-2500
- Fabricant: Novotechnik
- Categoria: Desplaçament, Sensor desplaçament angular, SENSORS

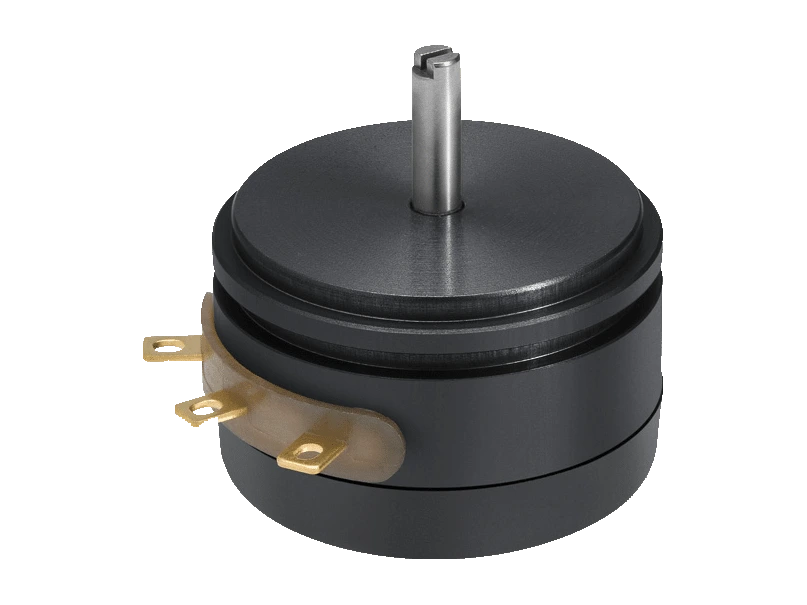

Potenciómetro rotativo P-2500 de Novotechnik. Potenciómetro de precisión con carcasa metálica, rodamientos de acero inoxidable y elemento resistivo de plástico conductor.
Potenciómetro de precisión para aplicaciones de medida, control e instrumentación. Sus rasgos distintivos son la carcasa totalmente metálica, los rodamientos, el elemento resistivo conductor y los cursores amortiguados con elastómero. Hay versiones especiales con otros recorridos eléctricos y otras dimensiones de eje.
Puntos clave
- Giro continuo sin tope
- Vida de 100 millones de movimientos
- Linealidad ±0,2 %
- Velocidad de trabajo admisible de 10000 rpm
Preguntes Freqüents Tècniques
¿Qué se puede conectar al potenciómetro rotativo P-2500?
Se le pueden conectar acoplamientos y accesorios para sensores rotativos de Novotechnik y accesorios MUP-080, MUP-410, MUP-110, MUP-160 y MAP-4000.
¿Cómo se pide el potenciómetro rotativo P-2500?
Por ejemplo, P-2501-A102 (Art. 400003201) es la versión con 1 kΩ; A202 = 2 kΩ; A502 = 5 kΩ. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el potenciómetro rotativo P-2500?
Temperatura de trabajo: -40 … +100 °C. Protección: IP40.
Propietats
| Característica | Especificació |
|---|---|
| Mesura | |
| Rang de mesura | 345° ±2° |
| Rango de medida eléctrico definido | 339° |
| Recorregut mecànic | Continuo |
| Senyal de sortida | Divisor de tensió |
| Tolerancia de la resistencia | ±10 % |
| Linealitat independent | ≤ ±0,2 % FS |
| Repetibilitat | ≤ ±0,003 % (0,01°) |
| Coeficiente de temperatura efectivo de la relación salida/tensión aplicada | típ. 5 ppm/K |
| Datos eléctricos | |
| Tensión de alimentación máx. admisible Ub | 42 VDC |
| Corriente de cursor recomendada | ≤ 1 µA |
| Corriente máx. de cursor en caso de fallo | 10 mA |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Datos mecánicos | |
| Diàmetre de la carcassa | Ø 27 mm |
| Brida | Alumini anoditzat |
| Tapa | Plástico resistente a la temperatura |
| Eix | Acer inoxidable |
| Rodaments | Rodamientos de acero inoxidable |
| Element resistiu | Plàstic conductor |
| Cursor | Multidedo de metal precioso |
| Connexió elèctrica | Terminales de latón dorado |

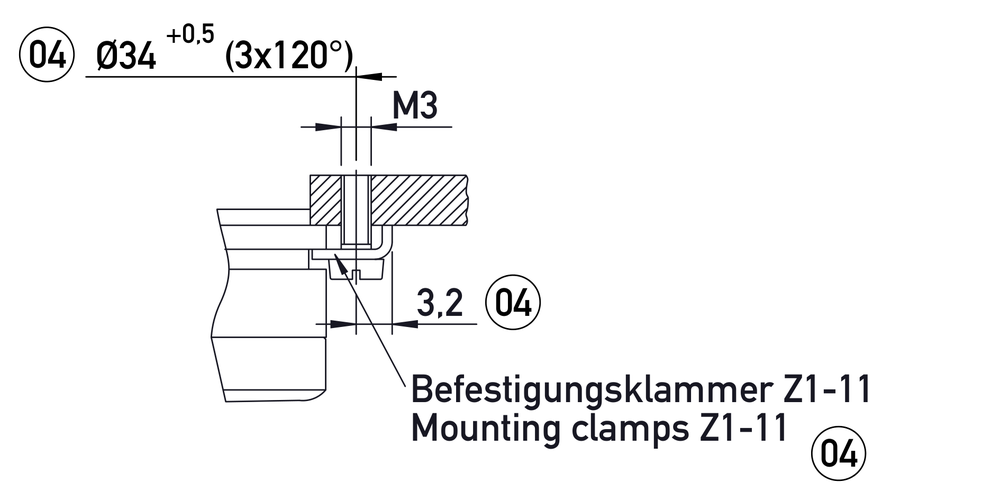

| Fixació | 3 garras Z1-11 (incluidas en el suministro) |
| Carga admisible en el eje, estática o dinámica | 15 N (axial / radial) |
| Parell d'arrencada | ≤ 0,07 Ncm |
| Pes | aprox. 20 g |
| Condicions ambientals | |
| Velocidad máx. de trabajo | 10000 rpm |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 11 ms |
| Protección DIN EN 60529 | IP40 |
| Temperatura de treball | -40 … +100 °C |
| Vida | típ. > 100 millones de movimientos |
| Referència | Configuració |
|---|---|
| P-2501-120-285-001P2501120285001 | Art. 400003266 |
| P-2501-120-385-001P2501120385001 | Art. 400003263 |
| P-2501-240-286-001P2501240286001 | Art. 400003267 |
| P-2501-240-386-001P2501240386001 | Art. 400003264 |
| P-2501-345-253-001P2501345253001 | Art. 400003268 |
| P-2501-345-353-001P2501345353001 | Art. 400003265 |
| P-2501-A102P2501A102 | Art. 400003201 · Datos de la hoja: 1 kΩ (código A102 de la hoja) |
| P-2501-A202P2501A202 | Art. 400003202 · Datos de la hoja: 2 kΩ (código A202 de la hoja) |
| P-2501-A502P2501A502 | Art. 400003203 · Datos de la hoja: 5 kΩ (código A502 de la hoja) |
| P-2511-A102.1P2511A1021 | Art. 400003251 |
| P-2511-A502.1P2511A5021 | Art. 400003253 |
