Unidade de alinhamento de sensores Dimetix | 100% Eficaz

O Unidade de alinhamento mecânico Este é o suporte estrutural principal projetado para garantir a orientação e instalação corretas dos scanners a laser da Série D da Dimetix. Em aplicações de telemetria industrial de longo alcance, onde o alvo está localizado entre 50 e 300 metros de distância, a estabilidade do equipamento é crucial. Mesmo pequenas variações, da ordem de milímetros, na base de montagem resultam em erros de posicionamento significativos ao longo do feixe, o que pode comprometer a precisão do sistema de controle. Este suporte fornece a base mecânica essencial para corrigir e fixar o ângulo de medição antes do comissionamento.

Fabricada em aço zincado de alta resistência, a unidade destaca-se pela sua durabilidade e capacidade de suportar as vibrações mecânicas comuns em ambientes industriais exigentes, como fábricas, armazéns automatizados e terminais logísticos. Ao contrário dos acessórios de montagem genéricos, este componente incorpora um sistema de calibração com parafusos de ajuste fino, permitindo aos técnicos estabelecer uma correção angular precisa de +/- 4 graus nos seus dois eixos principais (X e Y). Uma vez atingido o alinhamento ideal, o sistema de fixação assegura a posição, prevenindo deslocamentos causados pela fadiga operacional da máquina central.

O design da plataforma garante total compatibilidade com toda a gama atual de medidores da Série D da Dimetix. Os pontos de ancoragem e os centros de perfuração foram padronizados para acomodar qualquer variante do sensor a laser, simplificando os procedimentos de instalação e reduzindo a necessidade de manter um estoque diversificado de placas de montagem para diferentes modelos. Esse nível de integração facilita o trabalho da equipe de manutenção durante a renovação ou atualização da instrumentação da planta, garantindo que o sensor seja integrado de forma segura e eficiente.

Além disso, o design do suporte facilita a expansão futura da instalação em ambientes externos ou em condições climáticas adversas. A placa de base possui o espaço e os pontos de ancoragem necessários para fixar simultaneamente a tampa protetora selada (disponível separadamente), que envolve o laser de medição e a base de ajuste em uma única unidade integrada. Confiar a instalação dos medidores de distância a esta unidade de alinhamento garante um desempenho consistente, minimizando a necessidade de recalibrações frequentes e proporcionando à linha de automação um controle de posicionamento estável, seguro e totalmente eficaz, em conformidade com os padrões B2B.

Características técnicas e benefícios industriais:

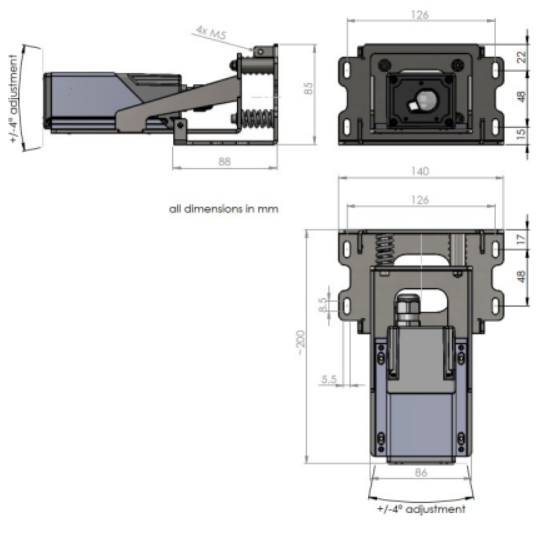

• Permite a correção do alinhamento do feixe de laser por meio de um Ajuste mecânico fino de +/- 4° em ambos os eixos (X e Y).
• Fabricação completa em aço revestido de zinco de alta tenacidade o que minimiza a deriva operacional devido à vibração industrial.
• Isso garante compatibilidade estrutural direta e imediata com Todos os sensores a laser topográficos da família Dimetix Série D..
• Suporte recomendado e essencial para garantir leituras estáveis e confiáveis em medições projetadas de longas distâncias (até 300 metros).
• Inclui um sistema de porcas e pinos de travamento que garante uma fixação permanente do ângulo selecionado Evitar desalinhamento mecânico a longo prazo.
• Projeto preparado com furos de dilatação para a colocação do Capa impermeável opcional do mesmo fabricante.
