Sensor de ángulo magnético sin contacto RSC-2800 analógico
Sensor de ángulo magnético RSC-2800 analógico de Novotechnik. Sensor magnético sin contacto, de hasta 360°.

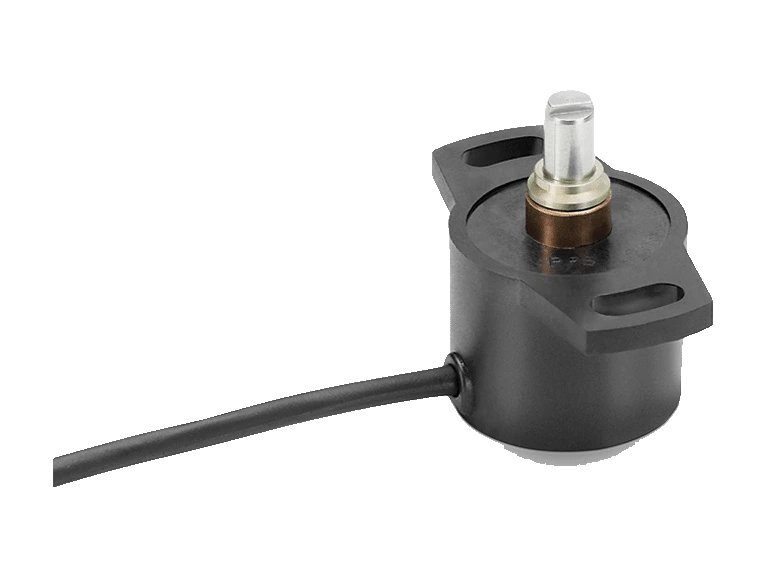

El RSC-2800 mide el ángulo con una técnica magnética sin contacto: a diferencia de los sensores Hall convencionales, mide la orientación del campo magnético. La información de posición se transmite por interfaces analógicas y digitales. La carcasa es de un plástico resistente a la temperatura y sus ranuras alargadas permiten el montaje y el ajuste mecánico. Hay tres versiones de eje, entre ellas un acoplamiento a presión para una instalación rápida.
Puntos clave
- Tecnología magnética sin contacto
- Rango de medida de hasta 360°
- Con acoplamiento a presión o con eje marcado
- Protección IP54, IP65, IP67
- Vida larga; histéresis muy pequeña
- Resolución de 12 bits; linealidad < ±0,5 %
- Versiones de uno y de varios canales
- Versión móvil: EMC máxima (impulsos ISO, ISO 11452) y homologación europea E1
Perguntas técnicas frequentes
¿Qué se puede conectar al sensor de ángulo magnético RSC-2800 analógico?
Se le pueden conectar acoplamientos y accesorios para sensores rotativos de Novotechnik.
¿Cómo se pide el sensor de ángulo magnético RSC-2800 analógico?
El código de pedido tiene 7 casillas: versión mecánica, canales, rango, ub, parámetros, característica y conexión. Por ejemplo, RSC-2832-636-211-202 es la versión con eje Ø 6 mm con plano, IP65, un canal, 0° a 360°, Ub = 5 VDC, salida ratiométrica de 0,25 … 4,75 V, creciente en sentido horario, cable apantallado de 4 polos y 1 m. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el sensor de ángulo magnético RSC-2800 analógico?
Protección: IP54 / IP65 / IP67.
Propriedades
| Recurso | Especificação |
|---|---|
| Datos de medida | |
| Faixa de medição | 0 … 30° hasta 0 … 360° (pasos de 10°) |
| Resolução | 12 bits |
| Linearidade independente | ≤ ±0,5 % FS |
| Repetibilidade | ≤ ±0,1° |
| Histerese | ≤ ±0,1° |
| Frequência de atualização | típ. 5 kHz |
| Datos comunes | |
| Consumo de corriente sin carga | típ. 15 mA (típ. 8 mA, bajo pedido) |
| Proteção contra inversão de polaridade | Sí (líneas de alimentación) |
| Protección contra cortocircuito | Sí (frente a GND y a Ub; en corriente, de la salida frente a GND y a la alimentación) |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Velocidad máx. de trabajo | 800 rpm |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 6 ms |
| Protección DIN EN 60529 | IP54 / IP65 / IP67 |
| Vida | > 50 millones de movimientos (mecánicamente) |
| Compatibilidade eletromagnética | |
| Tensión, corriente y ratiométrica | Valor |
| ESD, EN 61000-4-2 | 4 kV, 8 kV |
| Campos electromagnéticos, EN 61000-4-3 | 10 V/m |
| Transitorios rápidos, EN 61000-4-4 | 1 kV |
| Perturbaciones conducidas, EN 61000-4-6 | 10 V ef. |
| Campos magnéticos, EN 61000-4-8 | 3 A/m |
| Radiación de ruido, EN 55011 | Clase B |
| Compatibilidade eletromagnética | |
| Ratiométrica, móvil | Valor |
| Campos de HF radiados, ISO 11452-2 | 30 V/m |
| Campos de HF (stripline), ISO 11452-5 | 60 V/m |
| Emisión radiada, CISPR 25 | Nivel según ECE-R10 |
| Emisión y resistencia E1 | Según ECE-R10 |
| Datos mecánicos | |
| Habitação | Plástico PPS-GF40/SF50 resistente a la temperatura |
| Eixo | Acero inoxidable X8CrNiS18-9 (n.º 1.4305) |

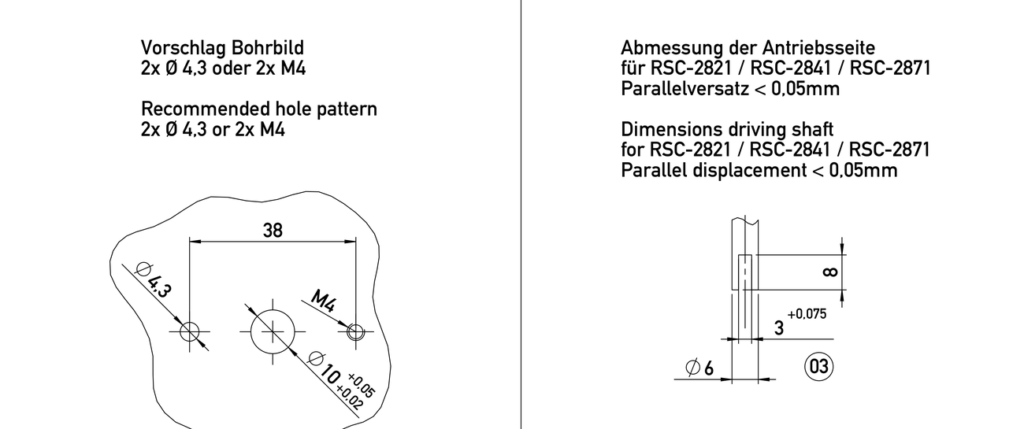

| Fixação | 2 tornillos M4 con arandelas; par de apriete máx. 180 Ncm |
| Consequência | Bucha de bronze sinterizado |
| Visita mecânica | Continuo |
| Carga admisible en el eje (estática o dinámica), axial y radial | 20 N |
| Torque de partida | 0,15 Ncm (IP54), 0,5 Ncm (IP65), 1,0 Ncm (IP67) |
| Peso | aprox. 50 g |
| Conexão elétrica | Cable 4 x 0,5 mm² (AWG 20) TPE, apantallado (móvil: sin apantallar), o conector M12x1 con cable de 0,15 m |
| Referência | Configuração |
|---|---|
| RSC-2871-836-214-912RSC2871836214912 | Art. 400020206 |
| RSC-2881-836-214-912RSC2881836214912 | Art. 400020207 |
| RSC-2891-836-214-912RSC2891836214912 | Art. 400020208 |
| RSC-2891-836-228-912RSC2891836228912 | Art. 400020214 |
| RSC-2892-810-226-912RSC2892810226912 | Art. 400103818 |
| RSC-2892-836-214-912RSC2892836214912 | Art. 400020209 |
