Kit de encoder incremental e I/80EZ de baixo custo
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Kit de Encoder Incremental de Baixo Custo, SENSORES
Em ambientes industriais pesados, a robustez e a confiabilidade na medição da posição angular são essenciais. O encoder ELCIS I/80EZ atende às necessidades de ambientes com vibração, poeira ou umidade, graças à sua carcaça totalmente metálica e hermeticamente selada.
A arquitetura interna utiliza uma fonte de luz LED com vida útil superior a 100.000 horas, garantindo a estabilidade do sinal incremental. Suporta até 25.000 pulsos por revolução e frequências máximas de operação de 100 kHz para aplicações de alta velocidade.
Construído com base e tampa em alumínio anodizado, suporta cargas radiais de até 10 kg e temperaturas de operação entre 0 e 70 °C. Disponível com conectores ou como caixa de terminais para integração direta em sistemas de controle.

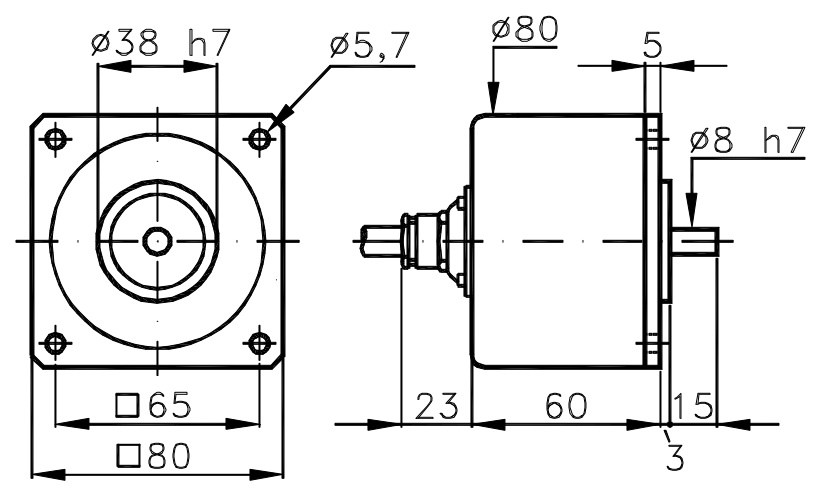

- Recipiente totalmente metálico com flange de montagem quadrada para uma instalação robusta.
- Fonte de luz LED com vida útil superior a 100.000 horas de operação contínua.
- Resistência à vibração de até 12 G em uma ampla faixa de frequência.
- Configuração de saída flexível, incluindo Push-Pull PRO e Line Driver.
Perguntas técnicas frequentes
Quais as diferenças entre o modelo I/80EZ e o modelo 80 padrão?
O modelo I/80EZ foi projetado especificamente para trabalhos pesados, com um recipiente totalmente metálico e flange quadrada, oferecendo maior resistência a impactos de até 50 G. O modelo padrão 80 é mais leve, porém com menor proteção ambiental.
Quais são as precauções de alinhamento necessárias para o eixo I/80EZ?
O eixo de aço inoxidável de Ø8mm suporta cargas radiais de até 10 kg. É crucial garantir que a carga axial não exceda os limites mecânicos e manter o centro de rotação alinhado com o sistema de acoplamento para evitar desgaste prematuro.
Quais conectores e opções de saída estão disponíveis para o I/80EZ?
Estão disponíveis diversas opções de conexão, incluindo cabo, conector ou caixa de terminais. As saídas incluem PNP padrão, coletor aberto NPN, Push-Pull PRO e drivers de linha 26LS31 ou 88C30 para integração com CLP.
Propriedades
| Recurso | Especificação |
|---|---|
| Tipo de sensor | Incremental (1 ÷ 25000 PPR) |
| Material do recipiente | Alumínio anodizado |
| Peso total | 570 gramas |
| Eixo de saída | Aço inoxidável Ø8mm |
| Carga radial/axial máxima | 10 kg |
| Saída IP padrão | IP65 |
| Eixo IP (Opcional) | >Retentor de óleo IP65 / IP66 |
| RPM máximo contínuo | 6000 rpm |
| Torque mínimo de partida | >18 gcm |
| Carregando Vida | 1,5 x 10^9 revoluções |
| Resistência ao impacto | 50 G x 11 ms |
| Resistência à vibração | 12 G (10 ÷ 2000 Hz) |
| Temperatura de operação | 0 ÷ 70 °C |
| Frequência máxima | 100 kHz (Opção 300) |
| Consumo máximo padrão | 120 mA |
