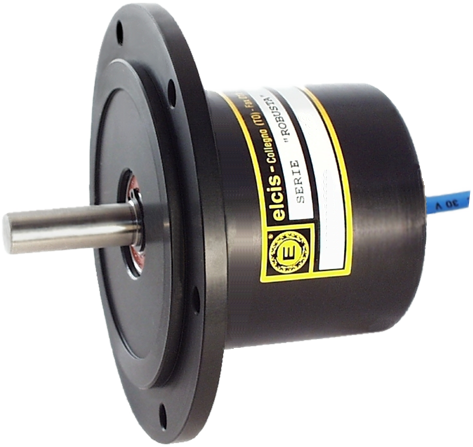

Codificador incremental robusto I/115E
Preço acessível Solicite um orçamento
Carcaça Ø63,5 mm | Flange tipo B10 (Ø115) | Eixo em aço inoxidável Ø11 h7 | 1 a 10000 imp/rev | NPN, PNP, push-pull, driver, 1 Vpp | Alimentação 5–30 V | Eixo IP65 (vedação IP66)
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental robusto, SENSORES
El ELCIS 115E (I/115E) es un encoder incremental robusto de carcasa Ø63,5 mm con brida tipo B10 Ø115 y de 1 a 10000 impulsos por vuelta. Base de aluminio y tapa de VALOX 420, con eje de acero inoxidable Ø11 h7 que admite 20 kg de carga radial y axial. Trabaja de 0 a +70 °C con protección IP65 en el lado del eje (IP66 sellado, IP54 bajo par) y se conecta por cable, conector, conector en extremo de cable o caja de bornes (IP00).
El I/115E admite electrónica NPN, PNP, push-pull, drivers 26LS31 y 88C30, TTL, discriminador y sinusoidal 1 Vpp, en versiones monodireccional, bidireccional y con cero, con frecuencia máxima de 100 kHz (300 kHz opcional).
Carcasa Ø63,5 mm con brida tipo B10, base de aluminio, tapa de VALOX 420 y eje de acero inoxidable Ø11 h7 que admite 20 kg de carga radial/axial. Trabaja de 0 a +70 °C con protección IP65 en el lado del eje (IP66 sellado, IP54 bajo par) y se conecta por cable, conector, conector en extremo de cable o caja de bornes (IP00).
- Resolução de 1 a 10000 pulsos por volta e frequência até 100 kHz (300 kHz opcional).
- Tipo de flange B10 e eixo de aço inoxidável Ø11 h7 com carga radial/axial máxima de 20 kg.
- MTTF elevado de acordo com a norma UNI EN ISO 13849-1 e superior. 6000 rpm contínuo (8000 rpm con rodamientos de bajo par).
- Nutrição 5 a 30 V Dependendo da versão e da eletrônica: NPN, PNP, push-pull, drivers 26LS31 e 88C30, TTL, discriminador e senoidal. 1 Vpp.
Perguntas técnicas frequentes
Quais versões de sinal o I/115E oferece?
Unidirecional (M), bidirecional (B), bidirecional + zero (BZ) e unidirecional + zero (MZ).
Quais são as tensões de alimentação suportadas?
5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 %, 12–30/12 V, 8–24/5 V, 10–30 V, 18–28/5 V e 15–30/15 V. Com driver 88C30, máximo de 15 Vdc.
Quais opções de proteção para o eixo estão disponíveis?
IP65 na versão padrão, IP66 com rolamento selado (opção Z, 3000 rpm contínuos) e IP54 com rolamentos de baixo torque (opção B, 8000 rpm contínuos).

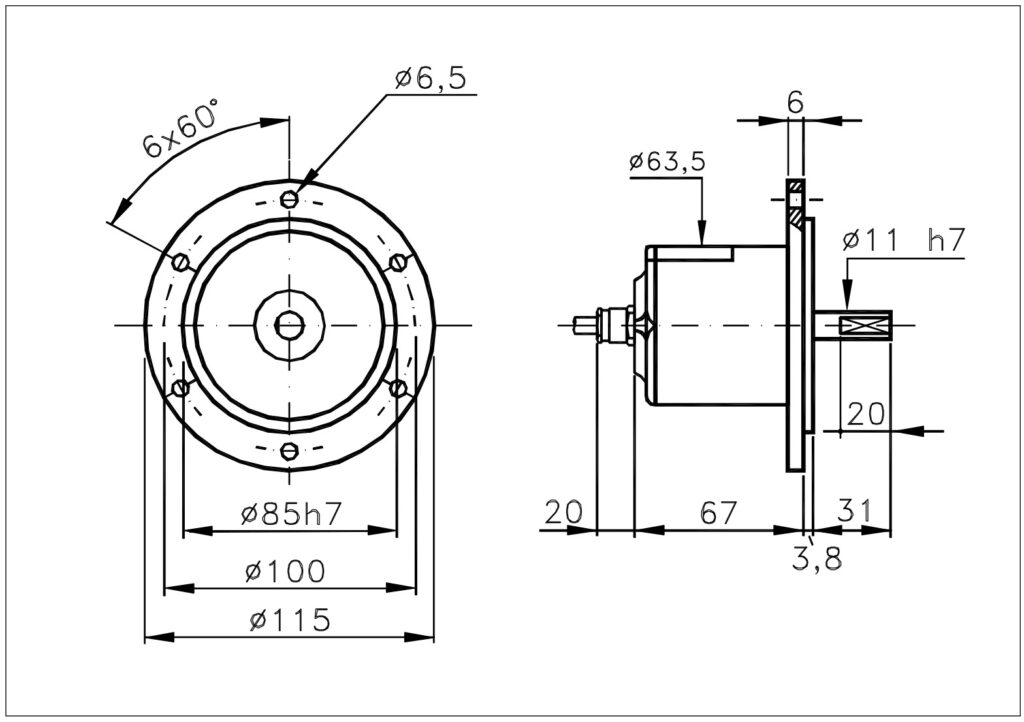

Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Habitação | Ø63,5 mm |
| Flange | Tipo B10 (Ø115) |
| Peso | 630 g |
| Eixo | Ø11 h7 aço inoxidável (personalizável mediante solicitação) |
| carga radial/axial máxima. | 20 kg |
| Elétrico | |
| Proteção do lado da saída | De acordo com a conexão: IP00 a IP67 |
| Alimentação | 5–30 V de acordo com a versão |
| Consumo máximo. | 120 mA Driver de linha padrão de 180 mA (personalizável mediante solicitação) |
| Impulsos por volta | 1 a 10000 |
| Frequência máxima. | 100 kHz (300 kHz opcional) |
| Proteção e meio ambiente | |
| proteção lateral do eixo | Padrão IP65 • Vedação IP66 (Z) • Baixo torque IP54 (B) |
| RPM máximo contínuo | 6000 padrão · 3000 selado · 8000 baixo torque (intermitente: +30 %) |
| Resistência ao impacto | 50 G × 11 ms |
| Resistência à vibração | 12 G (10–2000 Hz) |
| Temperatura de operação | 0 … +70 °C (Personalizável mediante solicitação) |
| Referência | Configuração |
|---|---|
| I/115E-1000-5-BZ-N-CV-01I115E10005BZNCV01 | 1000 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Driver 26LS31 · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-1024-5-BZ-N-CV-01I115E10245BZNCV01 | 1024 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Driver 26LS31 · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-500-5-BZ-N-CV-01I115E5005BZNCV01 | 500 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Driver 26LS31 · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-100-5-BZ-N-CV-01I115E1005BZNCV01 | 100 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Driver 26LS31 · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-2500-5-BZ-N-CV-01I115E25005BZNCV01 | 2500 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Driver 26LS31 · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-2000-5-BZ-N-CV-01I115E20005BZNCV01 | 2000 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Driver 26LS31 · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-1000-824-BZ-B-CV-01I115E1000824BZBCV01 | 1000 pulsos/revolução · 8–24 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-1024-824-BZ-B-CV-01I115E1024824BZBCV01 | 1024 pulsos/revolução · 8–24 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-500-824-BZ-B-CV-01I115E500824BZBCV01 | 500 pulsos/revolução · 8–24 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-100-824-BZ-B-CV-01I115E100824BZBCV01 | 100 pulsos/revolução · 8–24 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-2500-824-BZ-B-CV-01I115E2500824BZBCV01 | 2500 pulsos/revolução · 8–24 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-2000-824-BZ-B-CV-01I115E2000824BZBCV01 | 2000 pulsos/revolução · 8–24 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-1000-1828-BZ-B-CV-01I115E10001828BZBCV01 | 1000 pulsos/revolução · 18–28 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-1024-1828-BZ-B-CV-01I115E10241828BZBCV01 | 1024 pulsos/revolução · 18–28 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-500-1828-BZ-B-CV-01I115E5001828BZBCV01 | 500 pulsos/revolução · 18–28 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-100-1828-BZ-B-CV-01I115E1001828BZBCV01 | 100 pulsos/revolução · 18–28 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-2500-1828-BZ-B-CV-01I115E25001828BZBCV01 | 2500 pulsos/revolução · 18–28 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-2000-1828-BZ-B-CV-01I115E20001828BZBCV01 | 2000 pulsos/revolução · 18–28 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-1000-1030-BZ-B-CV-01I115E10001030BZBCV01 | 1000 pulsos/revolução · 10–30 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-1024-1030-BZ-B-CV-01I115E10241030BZBCV01 | 1024 pulsos/revolução · 10–30 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-500-1030-BZ-B-CV-01I115E5001030BZBCV01 | 500 pulsos/revolução · 10–30 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-100-1030-BZ-B-CV-01I115E1001030BZBCV01 | 100 pulsos/revolução · 10–30 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-2500-1030-BZ-B-CV-01I115E25001030BZBCV01 | 2500 pulsos/revolução · 10–30 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-2000-1030-BZ-B-CV-01I115E20001030BZBCV01 | 2000 pulsos/revolução · 10–30 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-1000-5-BZ-B-CV-01I115E10005BZBCV01 | 1000 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-1024-5-BZ-B-CV-01I115E10245BZBCV01 | 1024 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-500-5-BZ-B-CV-01I115E5005BZBCV01 | 500 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-100-5-BZ-B-CV-01I115E1005BZBCV01 | 100 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-2500-5-BZ-B-CV-01I115E25005BZBCV01 | 2500 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP65 · saída axial · 1 m |
| I/115E-2000-5-BZ-B-CV-01I115E20005BZBCV01 | 2000 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP65 · saída axial · 1 m |
| Outras combinações de resolução, fonte de alimentação, eletrônica e conexão estão disponíveis mediante solicitação: entre em contato conosco e confirmaremos a referência exata. | |
