Acondicionador de señal para potenciómetros MUP-110 / 160
- Fabricante: Novotécnica
- Categoria: Conversores de sinal, INSTRUMENTAÇÃO, Resistência e Potenciômetros

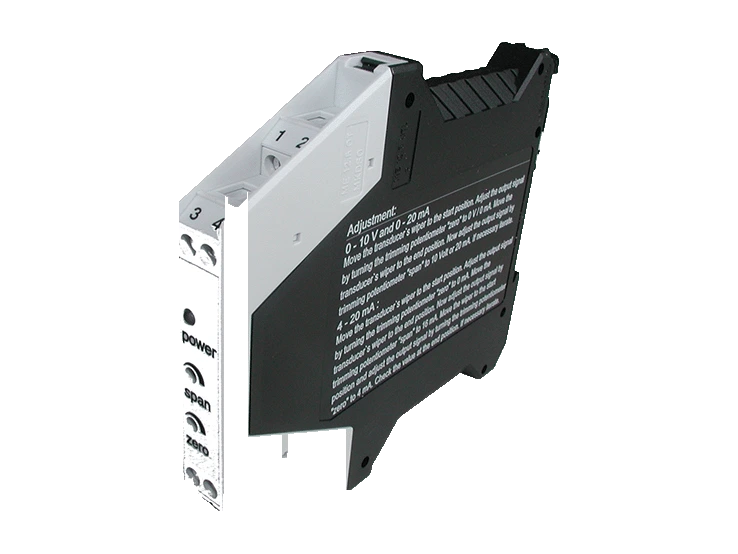

Acondicionador de señal MUP-110 / 160 de Novotechnik. Interfaz para potenciómetros con cero y rango ajustables.
El acondicionador de señal alimenta los sensores potenciométricos con una tensión constante muy estable. La señal del cursor se toma sin carga mediante un circuito de entrada de alta impedancia y se transforma en una señal de salida normalizada proporcional.
El cero y el rango se ajustan de forma independiente entre sí dentro de amplios límites con trimmers de husillo, lo que permite obtener señales de salida normalizadas aunque no se utilice por completo el recorrido máximo de los sensores. La electrónica va en una carcasa de poliamida para carril DIN EN 60715. El amplio rango de tensión de trabajo permite usar fuentes de tensión continua no estabilizadas. Los modelos con alimentación y acondicionamiento de señal aislados galvánicamente usan transformadores DC/DC.
Puntos clave
- Módulo de interfaz para sensores de posición
- Aislamiento galvánico (transformador DC/DC) como opción
- Señales de salida normalizadas: 0…10 V, 0…20 mA, 4…20 mA
- Linealidad típ. 0,01 %FS
- Deriva de temperatura típ. 20 ppm/K
- Para carril DIN EN 60715
- Carcasa de 12,6 mm de anchura
Perguntas técnicas frequentes
¿Qué sensores y señales se pueden conectar al acondicionador de señal MUP-110 / 160?
Admite resistencia de entrada: > 10 MΩ; tensión de referencia interna para el sensor: 10 VDC, muy estable y a prueba de cortocircuitos.
¿Cómo se pide el acondicionador de señal MUP-110 / 160?
Por ejemplo, MUP-110-0 (Art. 400054010) es la versión con acondicionador sin aislamiento galvánico con salida de 0…20 mA. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el acondicionador de señal MUP-110 / 160?
Temperatura de trabajo: +5…+70 °C. Protección: IP50 / IP00 (bornes).
Propriedades
| Recurso | Especificação |
|---|---|
| Entrada | |
| Resistência de entrada | > 10 MΩ |
| Tensión de referencia interna para el sensor | 10 VDC, muy estable y a prueba de cortocircuitos |
| Resistencia de conexión del sensor | ≥ 700 Ω |
| Datos mecánicos | |
| Dimensões | 107 x 99 x 12,6 mm |
| Bornes | Bornes de conexión, hasta 2,5 mm² |
| Montaje en carril | 35 mm (DIN EN 60715) |
| Peso | aprox. 110 g |
| Habitação | Poliamida |
| Saída | |
| Sinais de saída | 0…10 V, 0…20 mA o 4…20 mA |
| Carga en la salida de corriente | ≤ 500 Ω |
| Corriente de carga en la salida de tensión | máx. 2 mA |
| Isolamento galvânico | MUP-160 con aislamiento; MUP-110 sin aislamiento |
| Precisão | |
| Linearidade | típ. 0,01 %FS, máx. 0,05 %FS |
| Coeficiente de temperatura* | típ. 20 ppm/K |
| Funções | |
| Ajuste del punto cero | -30…+20 % |
| Ajuste de la ganancia | 0,65…2 veces |
| Tipo de ajuste | Trimmers de husillo, independientes entre sí |
| Alimentación y entorno | |
| Tensión de trabajo | 24 VDC ± 20 % |
| Proteção contra inversão de polaridade | Integrado |
| Consumo de corriente sin carga | máx. 70 mA |
| Proteção | IP50 / IP00 (bornes) |
| Temperatura de trabalho | +5…+70 °C |
| EMC | EN 61326-1, EN 61326-2-3 |
| Conformidade | |
| UE: compatibilidad electromagnética | Directiva 2014/30/UE: EN 61326-1:2013, EN 61326-2-3:2013 |
| UE: RoHS | Directivas 2011/65/UE y 2015/863/UE: EN IEC 63000:2018 |
| Reino Unido: compatibilidad electromagnética | S.I. 2016/1091: EN 61326-1:2013, EN 61326-2-3:2013 |
| Reino Unido: RoHS | S.I. 2012/3032 y S.I. 2020/1647: EN IEC 63000:2018 |
| Referência | Configuração |
|---|---|
| MUP-110-0MUP1100 | Art. 400054010 |
| MUP-110-1MUP1101 | Art. 400054011 |
| MUP-110-4MUP1104 | Art. 400054014 |
| MUP-160-0MUP1600 | Art. 400054060 |
| MUP-160-1MUP1601 | Art. 400054061 |
| MUP-160-4MUP1604 | Art. 400054064 |
