Acondicionador de señal para potenciómetros con salida normalizada MUK-350
- Fabricante: Novotécnica
- Categoria: Conversores de sinal, INSTRUMENTAÇÃO, Resistência e Potenciômetros

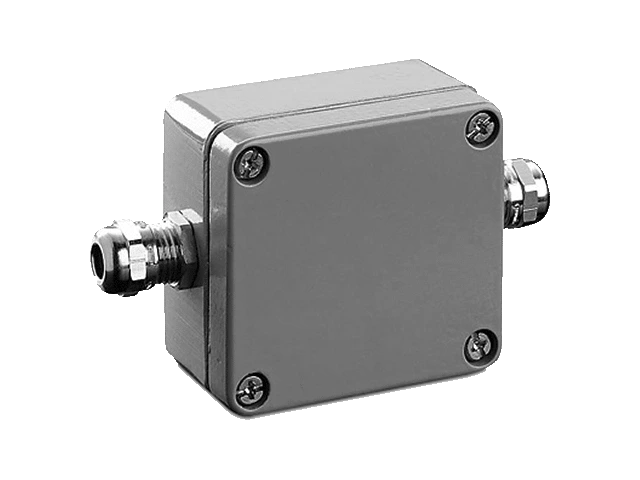

Acondicionador de señal MUK-350 de Novotechnik. Alimenta el potenciómetro del sensor de posición y entrega una señal normalizada proporcional al desplazamiento o al giro.
El MUK-350 alimenta los sensores de posición potenciométricos con una tensión constante muy estable. La señal del cursor se toma sin carga a través de una etapa de entrada de alta resistencia y se convierte en una señal de salida normalizada proporcional al desplazamiento o al giro. El cero y el rango se ajustan de forma independiente con trimmers de husillo, dentro de límites amplios.
Puntos clave
- Módulo de interfaz para sensores de posición
- Salidas normalizadas: 0 … 10 V, ±10 V, 0 … 20 mA y 4 … 20 mA
- Deriva con la temperatura muy baja: 30 ppm/K (valor típico)
Perguntas técnicas frequentes
¿Cómo se pide el acondicionador de señal MUK-350?
Por ejemplo, MUK-350-1 (Art. 400054172) es la versión con salida de 0 … 10 V. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el acondicionador de señal MUK-350?
Temperatura de trabajo: -25 … +70 °C. Protección: IP 66 (DIN 400 50 / IEC 529).
Propriedades
| Recurso | Especificação |
|---|---|
| O que ele mede? | |
| Sensor | Potenciómetro de un sensor de posición (desplazamiento o ángulo) |
| Resistência de entrada | > 10 MΩ |
| Referencia interna para el potenciómetro | 10 VDC, muy estable y a prueba de cortocircuitos |
| Resistencia de conexión admisible del potenciómetro | ≥ 700 Ω |
| Direção do sinal | La salida crece al mover el cursor de la posición 1 a la 3 |
| Cómo mide | |
| Linearidade | típica 0,01 % FS |
| Coeficiente de temperatura (*) | 30 ppm/K |
| Margen de temperatura (*) | -25 … +70 °C |
| Ajuste del punto cero | 20 % |
| Ajuste de la ganancia | 1 … 2 veces |
| Alimentación y entorno | |
| Tensão de alimentação | 18 … 30 VDC, admite fuente de continua sin estabilizar |
| Proteção contra inversão de polaridade | Integrado |
| Consumo máximo. | 35 mA |
| Temperatura de trabalho | -25 … +70 °C |
| Proteção | IP 66 (DIN 400 50 / IEC 529) |
| Datos mecánicos | |
| Habitação | Fundición inyectada de aluminio |

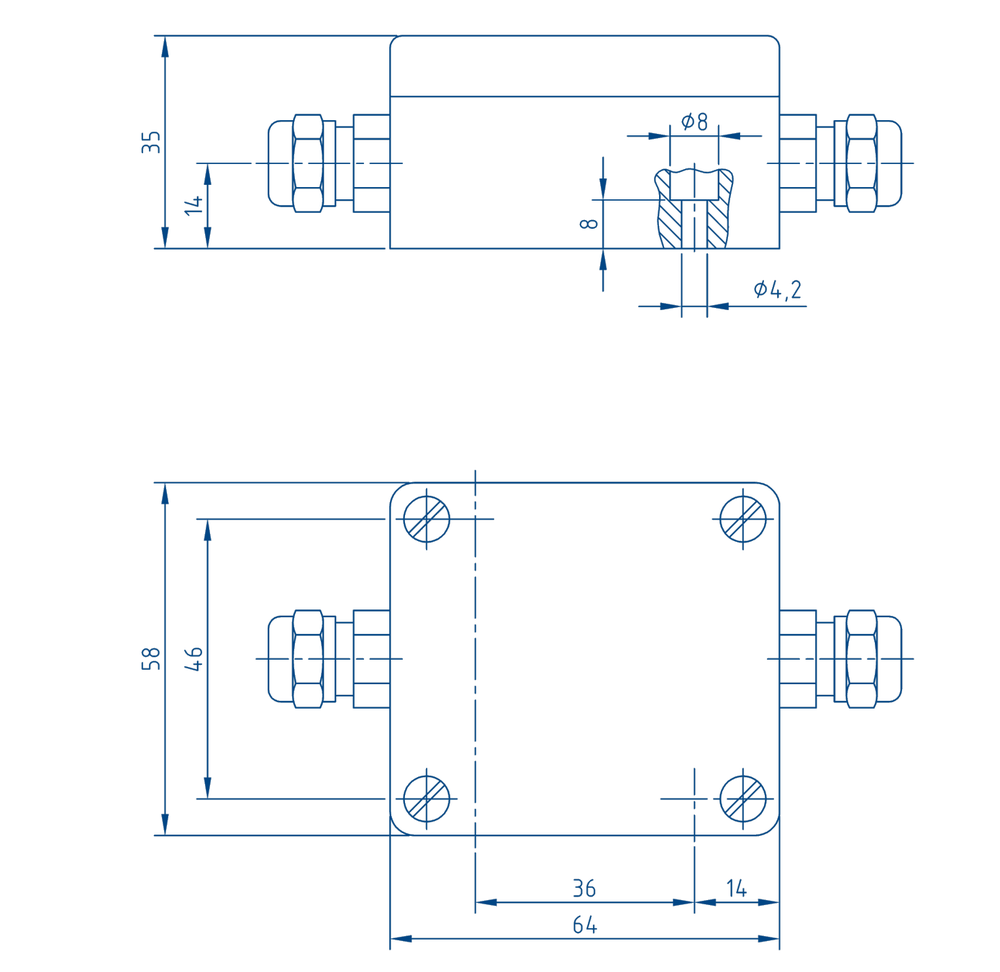

| Dimensões | Ver plano |
| Racor | UNI-sealed PG 7, con contacto del apantallado conforme a EMC |
| Diámetro del cable | 4 … 6,5 mm |
| Bornes | De tornillo, 1,0 mm² |
| Conexão | Regleta de 4 polos |
| Peso | aprox. 200 g |
| Conformidade | |
| UE: compatibilidad electromagnética | Directiva 2014/30/UE: EN 61326-1:2013, EN 61326-2-3:2013 |
| UE: RoHS | Directivas 2011/65/UE y 2015/863/UE: EN IEC 63000:2018 |
| Reino Unido: compatibilidad electromagnética | S.I. 2016/1091: EN 61326-1:2013, EN 61326-2-3:2013 |
| Reino Unido: RoHS | S.I. 2012/3032 y S.I. 2020/1647: EN IEC 63000:2018 |
| Conexões | |
| Borne | Função |
| 1, 2, 3 | Potenciómetro del sensor (2 = cursor) |
| 4 | Unido al borne D en el esquema |
| PARA | UB: +18 … 30 V |
| B | 0 V |
| C | Saída |
| D | Apantallado |
| Range | Trimmer de rango |
| Zero point | Trimmer de punto cero |
| Referência | Configuração |
|---|---|
| MUK-350-0MUK3500 | Art. 400054171 · Salida: 0 … 20 mA |
| MUK-350-1MUK3501 | Art. 400054172 · Salida: 0 … 10 V |
| MUK-350-4MUK3504 | Art. 400054173 · Salida: 4 … 20 mA |
| MUK-350-6MUK3506 | Art. 400054174 · Salida: ±10 V |
