Volante Electrónico Portátil VP50
- Fabricante: ELCIS Encoder
- Categoría: Encoder, SENSORES, Volantes Electrónicos

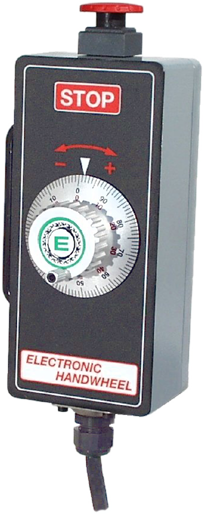

Volante electrónico portátil sin contador electrónico interno, hecho para conectarse al CNC mediante cable espiral de 3 metros.
El VP50 tiene carcasa totalmente metálica de aluminio pintado y mando de aluminio anodizado. Los pasos del mando (100 por vuelta) tienen enclavamiento en cada división o, bajo pedido, embrague. Incorpora un pulsador de seta de emergencia que permite detener inmediatamente la máquina.
Dispone de diez etapas de salida electrónica y alimentaciones de 5 V ±5 %, 8–24 V, 18–28 V y 8–15 V. La conexión es por cable espiral de 3 m con conector en extremo (VD4, VM9, VM5 o VL). Bajo pedido se suministra con acoplador magnético, asa a derecha o izquierda y pulsador de habilitación derecho o izquierdo. Disponible en guemisa.es.
- Carcasa totalmente metálica de aluminio pintado y buena resistencia a agentes externos.
- 100 impulsos por vuelta con enclavamiento en cada paso (embrague bajo pedido).
- Pulsador de seta de emergencia para detener inmediatamente la máquina.
- Conexión con cable espiral de 3 m y conectores en extremo VD4, VM9, VM5 o VL.
- Vida en rotación ≥ 1.000.000 horas a 200 rpm y protección IP64 en el lado del eje.
Preguntas Frecuentes Técnicas
¿El VP50 lleva contador electrónico?
No: es un volante portátil sin contador electrónico interno («without inside electronic counter»). La visualización son 100 divisiones en la brida del mando.
¿Qué elementos de mando y seguridad incluye?
Mando de aluminio anodizado con 100 divisiones en la brida, pulsador de seta de emergencia y, bajo pedido, pulsador de habilitación derecho (J) o izquierdo (W), asa a derecha o izquierda y acoplador magnético.
¿Qué conectores admite en el cable espiral?
Cable espiral de 3 m con conector en extremo VD4 (DE25P), VM9 (SRCN6A21-16), VM5 (PT06A16-26S) o VL (MS 3101A18-1P).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Aluminio pintado |
| Peso | 1350 g |
| Eléctrica | |
| Resolución | 100 divisiones/vuelta |
| Protección lado salida | IP65 (salida del encoder) |
| Consumo máx. | 120 mA estándar · 180 mA line driver |
| Impulsos por vuelta | 100 estándar |
| Protección y entorno | |
| Protección lado eje | IP64 |
| Vida en rotación a 200 rpm | ≥ 1.000.000 h |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10–2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido: temperatura de funcionamiento) |
| Temp. almacenamiento | -30 … +85 °C |
| Otras características | |
| Mando y disco graduado | Aluminio anodizado |
| Visualización | 100 divisiones en la brida del mando |
| Conexión | Cable espiral de 3 m con conector en extremo |
