Simulador de Acelerómetros MTN/8302
- Fabricante: Monitran
- Categoría: Calibradores y Simuladores, INSTRUMENTACIÓN
Simulador de acelerómetros portátil que emula un sensor de corriente constante (IEPE) para probar y calibrar sistemas de monitorización de vibración sin someter la máquina a vibración real. Señal sinusoidal de 156 Hz. Precisión de amplitud ±2 % y de frecuencia ±1 %.
Dos niveles de salida seleccionables con un interruptor de 3 posiciones (OFF / 10 / 100): 100mVrms (equivalente a 1g o 10 mm/s) y 1Vrms (equivalente a 10g o 100 mm/s). Voltaje bias simulado de 6V a 8V DC para que el sistema detecte la condición de sensor OK.

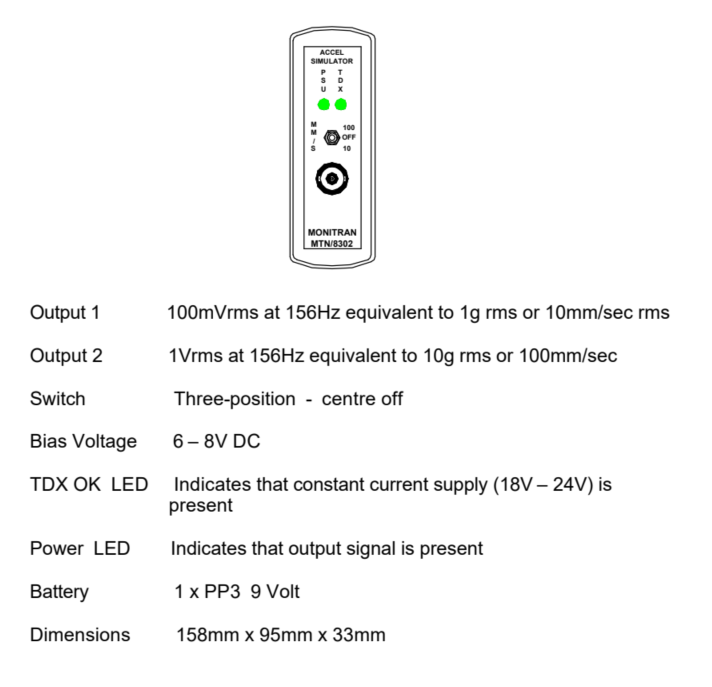

Dos LED en el panel frontal: «TDX OK» indica presencia de alimentación de 18V – 24V; el otro indica presencia de la señal de simulación. Zócalo BNC en el panel frontal. Batería de 9V (tipo PP3). Carcasa de ABS de 158 mm x 95 mm x 33 mm. Compatible con sistemas Monitran MTN/6000 e instrumentación similar.
- Dos niveles: 1g / 10 mm/s y 10g / 100 mm/s.
- Frecuencia de referencia: 156 Hz.
- LED «TDX OK» para alimentación de 18V-24V.
- Batería de 9V y conexión BNC.
Preguntas Frecuentes Técnicas
1. ¿Qué niveles de señal genera?
Tiene un selector de tres posiciones. En la posición «10» genera 100mVrms, equivalente a 1g o 10 mm/s según la configuración del monitor. En la posición «100» genera 1Vrms, equivalente a 10g o 100 mm/s.
2. ¿Cómo se sabe si el sistema alimenta correctamente al sensor?
El LED «TDX OK» se ilumina cuando el simulador detecta que el sistema conectado (como un rack MTN/6000 o un PLC) suministra la corriente constante necesaria (típicamente entre 18V y 24V). Si no enciende, hay un fallo en la alimentación del lazo.
3. ¿Por qué usa una frecuencia fija de 156 Hz?
A 156 Hz hay una equivalencia directa entre aceleración y velocidad (RMS). La frecuencia fija y conocida facilita la verificación de las tarjetas de acondicionamiento de señal.
Propiedades
| Característica | Especificación Técnica |
| Tipo de Dispositivo | Simulador de Acelerómetros Portátil |
| Función | Prueba y Calibración de Sistemas de Monitorización |
| Simulación de Señal | Acelerómetro de Corriente Constante (IEPE) |
| Salida de Nivel Bajo (10) | 100mVrms (Equivalente a 1g o 10mm/s) |
| Salida de Nivel Alto (100) | 1Vrms (Equivalente a 10g o 100mm/s) |
| Frecuencia de Salida | 156 Hz (Señal de referencia estable) |
| Voltaje Bias Simulado | 6V a 8V DC |
| Indicador «TDX OK» | LED de presencia de alimentación (18V – 24V) |
| Indicador de Salida | LED de presencia de señal de simulación |
| Selector de Modo | Interruptor de 3 posiciones (OFF / 10 / 100) |
| Interfaz de Conexión | Zócalo BNC en panel frontal |
| Alimentación Interna | 1 x Batería de 9V (Tipo PP3) |
| Material de la Carcasa | Carcasa de Plástico Industrial Resistente |
| Dimensiones | 158 mm x 95 mm x 33 mm |
| Compatibilidad | Sistemas Monitran MTN/6000 e instrumentación similar |
