Sensor LVDT Amplificado Escalable Schreiber Series SM41 y SM43
- Fabricante: Schreiber Messtechnik
- Categoría: Desplazamiento, LVDT, LVDT Amplificados, SENSORES

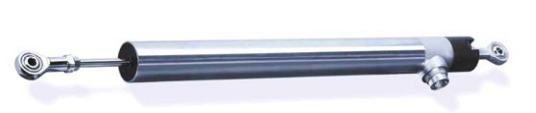

Las series Schreiber SM41 y SM43 definen el estándar en la digitalización de la medición de grandes desplazamientos. Pertenecientes al prestigioso catálogo de sensores LVDT amplificados, estas unidades operan sobre la base electromecánica súper testada de las series SM40 (hidráulica general) y SM42 (versión de chasis extra corto). Encapsulados en cilindros de 25 mm de diámetro, la innovación reside en su núcleo lógico: un conjunto de microcontrolador y conversores D/A – A/D de 16 bits que transforman la lectura de los recorridos prolongados (hasta 360 mm) en señales puramente escalables y linealizadas digitalmente a través de su EEPROM.
Para la instrumentación de plantas embotelladoras, aserraderos o control de válvulas críticas, su cualidad estrella es el ajuste in situ (Teach-in). Los ingenieros pueden demarcar el principio y el fin de la escala productiva conectando simplemente los pines lógicos de entrada («ANF» y «END») contra el voltaje de excitación (+UB). Esta intervención adapta de forma instantánea el gradiente de la señal 4-20mA, 0-10V o ±10V al rango real de trabajo, omitiendo el uso de consolas de programación invasivas. Diseñados bajo esquemas IP67 e IP68 de inmersión, son los sensores de posición lineal predilectos para entornos ruidosos donde las lecturas submilimétricas a nivel de bit deciden la trazabilidad. Consúltenos sobre la opción de interfaz digital RS485 para este equipo.
Preguntas técnicas frecuentes
- ¿Qué ventaja de calibración ofrece la serie SM41 frente a la serie analógica SM40 convencional?
La serie SM41 cuenta con memoria EEPROM y procesador de 16 bits. Si su aplicación mecánica solo emplea el 25% del rango total del sensor, usted puede escalar electrónicamente ese segmento concreto para que la salida de 4-20mA ofrezca la máxima resolución justo ahí. Este proceso se llama hardware teach-in y es imposible de realizar con el SM40 estándar. - Diferencias primordiales entre instalar un sensor de la serie SM41 y uno de la serie SM43
Ambos comparten el mismo diámetro de 25 milímetros, interfaz de comunicaciones y rangos mecánicos de hasta 360 mm. La diferencia estriba en la carcasa geométrica: mientras la SM41 replica el alojamiento de longitud estándar industrial, la variante SM43 incorpora un arrollamiento de bobinas modificado que permite acortar asombrosamente la longitud total de su envolvente metálica exterior para maquinaria de espacio letalmente reducido.
Propiedades
| Especificación de Ingeniería | Valores Técnicos SM41 / SM43 |
|---|---|
| Principio de medición | LVDT Inductivo (Microcontrolador 16 Bits / EEPROM) |
| Diámetro de la envolvente metálica | Ø 25,0 mm |
| Diferencial constructivo de series | SM41: Longitud estándar | SM43: Diseño de longitud reducida |
| Rango mecánico de carrera útil | Desde 20 mm hasta 360 mm (Múltiples subrumbos) |
| Resolución y corrección interna | Digitalización D/A – A/D infinita operada a 16 Bit |
| Ajuste analógico de salida (En planta) | Recorte permitido hasta el 20% del fondo de escala total |
| Desviación del error (Linealidad) | 0,2% (Márgenes corregidos electrónicamente, tope a 0,1%) |
| Gama de voltajes de excitación | 10 … 32 V DC para corrientes / 15 … 32 V amplificado (voltaje) |
| Perfiles de salida soportados | 4-20 mA | 0-10 V | 0-20 mA | 0-5 V (Todos programables invertidos) |
| Robustez ambiental estática | IP67 de base / IP68 para versiones con cable apantallado hermético |
| Señal externa digital opcional | Ofertado bajo arquitectura RS 485 nativa |
