Sensor de par estático de referencia F3 RTS ATESTEO

Precio bajo presupuesto Pedir presupuesto
30 · 40 · 50 kN·m | Clase 0,10 % | Rotor Ø348,00 / 330,00 mm | Taladros 290,0 mm | Puente de galgas sin amplificar (mV/V)

La brida de par estática de referencia ATESTEO F3 RTS es una brida de par estática (sin telemetría) con el círculo de taladros de la serie F de 30 a 50 kN·m, con clase de precisión 0,10 %. Rotor de Ø348,00 / 330,00 mm y círculo de taladros de 290,0 mm. Salidas: puente de galgas sin amplificar (mV/V).

Las bridas estáticas no tienen telemetría: llevan un conector integrado para la alimentación y la señal y, al no tener estator, son más compactas. La salida es en mV/V y se conecta a un amplificador de puente; ATESTEO ofrece el SAFO 2.3D, que la convierte en frecuencia (RS422), CAN o tensión. Por su precisión son adecuadas como transductor de referencia para comprobar bancos de ensayo o en bancos de torsión.

Se entrega calibrado en el laboratorio de calibración de ATESTEO, con calibración acreditada DAkkS según DIN 51309 como opción. ATESTEO desarrolla y fabrica en Alemania la mecánica y la electrónica de sus transductores y los usa en más de 200 bancos de ensayo propios en todo el mundo. Guemisa es el distribuidor de ATESTEO en España: le ayudamos a elegir el modelo y el tamaño y le preparamos un presupuesto, también de calibración.

Puntos clave

  • Pares nominales: 30 · 40 · 50 kN·m
  • Clase de precisión 0,10 %
  • Rotor Ø348,00 / 330,00 mm · círculo de taladros 290,0 mm · longitud 160 mm
  • Salidas: puente de galgas sin amplificar (mV/V) · unidad de evaluación SAFO2.3D / SAFO2.3
  • Temperatura de servicio -20 a 85 °C

Preguntas Frecuentes Técnicas

¿Para qué sirve una brida de par estática?

Para medir par sin rotación: como transductor de referencia para comprobar y calibrar bancos de ensayo, o en bancos de torsión. Al no tener telemetría ni estator es más compacta.

¿Qué amplificador necesita?

La salida es en mV/V (puente sin amplificar). ATESTEO ofrece el SAFO 2.3D, que la convierte en frecuencia (RS422), CAN o tensión; también puede usar su propio amplificador de puente.

¿Encaja en el montaje de mis bridas rotativas?

Sí: usa el mismo círculo de taladros que la serie F (290,0 mm), por lo que se monta en los mismos adaptadores.

Propiedades

CaracterísticaEspecificación
Medida
Pares nominales30 · 40 · 50 kN·m
Clase de precisión≤±0,10 %
SalidasPuente de galgas sin amplificar (mV/V)
Mecánica
Diámetro exterior del rotor348,00 / 330,00 mm
Longitud del rotor (sin centrado)160 mm
Diámetro del círculo de taladros290,0 mm
Tornillos del círculo de taladros24 × M20, clase 12.9
Par límite (referido al par nominal)200 a 250 % según tamaño
Par de rotura aprox. (referido al par nominal)400 a 500 % según tamaño
Rigidez torsional26 050 a 36 450 kNm/rad según tamaño
Momento de inercia del rotor0,5695 a 0,5948 kgm² según tamaño
Peso del rotor36,5 a 40,4 kg según tamaño
Entorno y alimentación
Rango nominal de temperatura (rotor)10 a 70 °C
Temperatura de servicio (rotor)-20 a 85 °C
Unidad de evaluaciónSAFO2.3D / SAFO2.3

Valores de la hoja técnica vigente de ATESTEO. El detalle por tamaño (linealidad, deriva, rigideces, límites de carga y planos) está en la hoja técnica en español.

ReferenciaConfiguración
1000049810000498ATESTEO F3 RTS · par nominal 30 · 40 · 50 kN·m

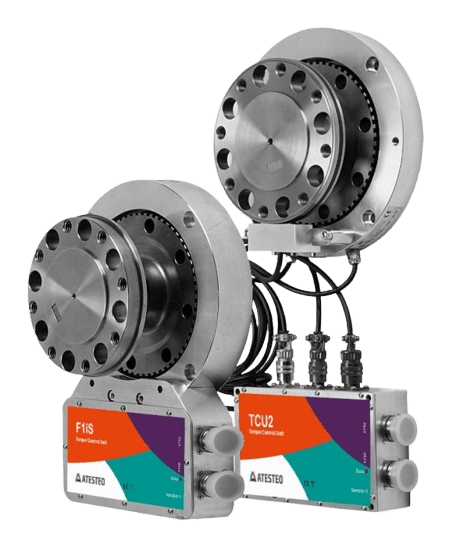

Brida de par estática de referencia ATESTEO F3 RTS
Plano de dimensiones de la brida de par estática de referencia ATESTEO F3 RTS
