Relé comparador de corriente para protección de motores sincronizados RCG-2AC
- Fabricante: DPF Sensors
- Categoría: Comparadores y Relés de señal, Convertidores de señal, INSTRUMENTACIÓN

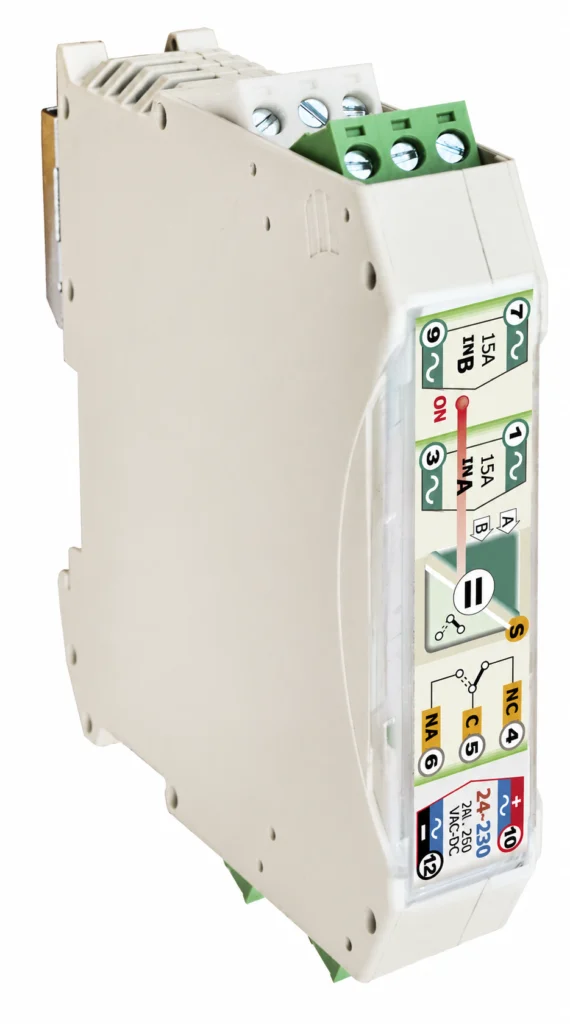

Relé comparador de corriente para protección de motores sincronizados
El relé comparador de corriente RCG-2AC ha sido diseñado para proteger sistemas donde dos motores de corriente alterna deben trabajar de forma sincronizada. El equipo compara continuamente la corriente absorbida por ambos accionamientos mediante dos transformadores de intensidad (TI) y detecta diferencias anómalas que pueden indicar bloqueos mecánicos, sobrecargas, desalineaciones o fallos en uno de los motores.
La supervisión continua de ambos accionamientos permite detener la instalación antes de que una diferencia de carga provoque deformaciones estructurales, daños en reductores, rotura de cables o averías en los mecanismos de elevación. Por ello, este relé comparador de corriente resulta especialmente adecuado para puentes grúa, grúas pórtico, polipastos de doble accionamiento, plataformas suspendidas para limpieza de edificios (BMU) y cualquier maquinaria industrial equipada con motores sincronizados.
¿Cómo funciona un relé comparador de corriente?
El equipo recibe las señales procedentes de dos transformadores de intensidad, instalados uno en cada motor. A partir de estas señales compara continuamente la diferencia relativa entre ambas corrientes y, cuando el desequilibrio supera el umbral ajustado por el usuario, activa un relé de seguridad Fail-Safe que permite detener la instalación de forma segura.
La temporización interna filtra los picos transitorios de corriente durante arranques, maniobras o cambios de carga, evitando disparos intempestivos y garantizando una supervisión fiable de motores sincronizados.
Ventajas principales
- Protección de motores sincronizados mediante comparación de corriente.
- Detección temprana de bloqueos mecánicos, desalineaciones y fallos de accionamiento.
- Compatible con transformadores de intensidad de 5 A o 15 A.
- Relé de seguridad Fail-Safe con alarma por fallo de alimentación, sensores o del propio equipo.
- Alimentación universal 24…240 VAC/DC.
- Aislamiento galvánico entre entradas, salida y alimentación.
- Diseño compacto de 17,5 mm para montaje en carril DIN.
- Bornas enchufables para una instalación rápida y segura.
Aplicaciones habituales
- Puentes grúa.
- Grúas pórtico.
- Testeros motorizados.
- Polipastos de doble accionamiento.
- Plataformas suspendidas para limpieza de edificios (BMU).
- Cabrestantes sincronizados.
- Transportadores y cintas con doble accionamiento.
- Sistemas de elevación industrial.
- Maquinaria especial con motores sincronizados.
¿Por qué utilizar un relé comparador de corriente?
En instalaciones con dos motores sincronizados, una diferencia de carga entre ambos accionamientos puede generar esfuerzos mecánicos excesivos, torsiones en la estructura, desgaste prematuro de reductores, cables o mecanismos de transmisión. Un relé comparador de corriente supervisa continuamente el consumo de ambos motores y genera una señal de alarma cuando detecta un desequilibrio superior al valor configurado.
Esta solución incrementa la seguridad de la instalación, reduce los costes de mantenimiento y ayuda a evitar averías de elevado coste en puentes grúa, polipastos, sistemas de elevación y otras aplicaciones industriales con doble accionamiento.
Propiedades
| Referencia | RCG-2AC |
|---|---|
| Función | Relé comparador de corriente |
| Aplicación | Protección de motores y accionamientos sincronizados |
| Entradas | 2 entradas para transformadores de intensidad (TI) |
| Intensidad nominal de entrada | 2 × 5 A AC o 2 × 15 A AC |
| Frecuencia de entrada | 50 / 60 Hz |
| Intensidad máxima (<1 s) | 50 A |
| Ajuste de disparo | Diferencia relativa ajustable del 5 al 50 % |
| Tipo de comparación | Comparación porcentual entre ambas entradas |
| Temporización | Interna para filtrado de picos de corriente |
| Salida | 1 contacto conmutado de relé 6 A / 250 VAC (SPDT) |
| Modo de seguridad | Fail-Safe |
| Función de seguridad | Activación del relé por diferencia de corriente, fallo de alimentación, fallo de sensores o fallo interno. |
| Memorización de alarma | Configurable mediante selector frontal |
| Pulsador | Test de funcionamiento integrado |
| Indicadores LED | Alimentación y estado del relé |
| Alimentación | 24…240 VAC/DC |
| Margen de alimentación | -15 % / +10 % |
| Consumo máximo | 1,5 VA |
| Aislamiento galvánico | Entradas / Salida / Alimentación |
| Aislamiento de entrada | 4 kV |
| Conexión | Bornas enchufables por tornillo |
| Sección máxima del conductor | 2,5 mm² (12 AWG) |
| Par de apriete | 0,5 Nm |
| Montaje | Carril DIN EN 60715 |

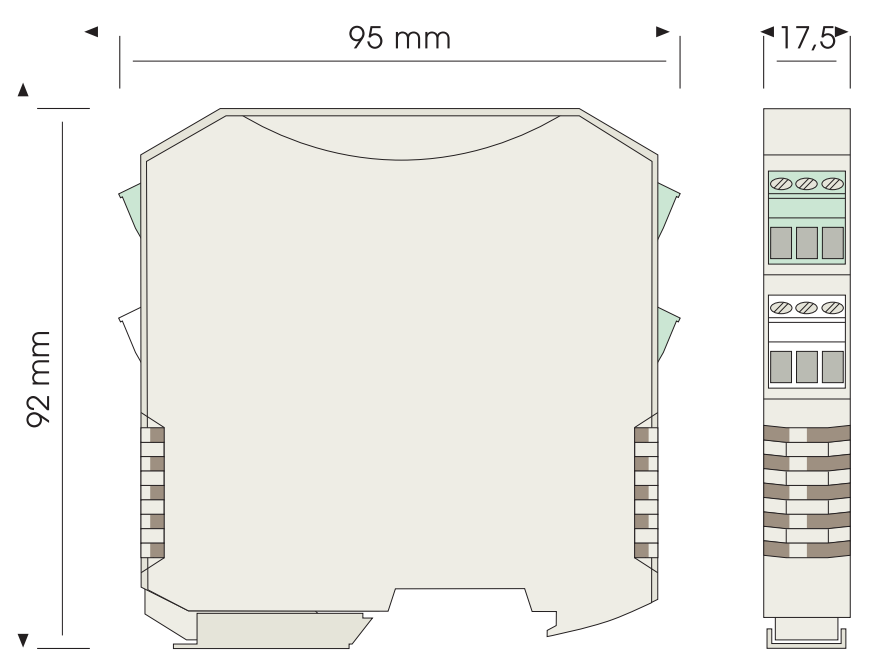

| Anchura | 17,5 mm |
| Material de la carcasa | Poliamida PA6.6 UL94 V-0 |
| Grado de protección | IP20 |
| Temperatura de trabajo | -20…+60 °C |
| Temperatura de almacenamiento | -30…+70 °C |
| Coeficiente térmico | 0,05 %/°C |
| Vida eléctrica del relé | 100.000 operaciones |
| Peso | 100 g |
