Encoder Incremental Estándar I/58H
Precio bajo presupuesto Pedir presupuesto
Carcasa Ø58 mm | Eje Ø10 h7 inoxidable | 1 a 25000 impulsos/vuelta | NPN, PNP, push-pull, driver, TTL | Alimentación 5–30 V | IP64 eje, IP66 sellado | Carga radial/axial 4 kg
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Estándar, SENSORES

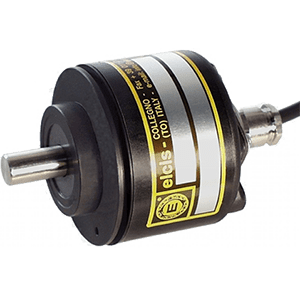

El ELCIS 58H (I/58H) es un encoder incremental de Ø58 mm con eje Ø10 h7 de acero inoxidable y de 1 a 25000 impulsos por vuelta, para uso general. Base de aluminio anodizado, tapa de VALOX 420 y peso de 320 g. Admite 4 kg de carga radial/axial y trabaja de 0 a +70 °C con protección IP64 en el lado del eje (IP66 sellado, IP53 bajo par), conectado por cable, conector, conector en extremo de cable o caja de bornes. Electrónica NPN, PNP, push-pull simple o doble, drivers 26LS31 y 88C30, TTL 7404, discriminador o sinusoidal 1 Vpp, con alimentación de 5 a 30 V según versión y frecuencia máxima de 100 kHz (300 kHz opcional). Par de arranque de 18 gcm (estándar), 30 gcm (sellado) u 8 gcm (bajo par).
En carcasa Ø58 mm, el I/58H ofrece de 1 a 25000 impulsos por vuelta, frecuencia máxima de 100 kHz (300 kHz opcional) y electrónica NPN, PNP, push-pull simple o doble, drivers 26LS31 y 88C30, TTL 7404, discriminador y sinusoidal 1 Vpp.
Base de aluminio anodizado, tapa de VALOX 420 y eje de acero inoxidable Ø10 h7 que admite 4 kg de carga radial/axial. Trabaja de 0 a +70 °C con protección IP64 en el lado del eje (IP66 sellado, IP53 bajo par) y se conecta por cable, conector, conector en extremo de cable o caja de bornes.
- Resolución de 1 a 25000 impulsos por vuelta y frecuencia de hasta 100 kHz (300 kHz opcional).
- Alimentación de 5 a 30 V según versión.
- Electrónica NPN, PNP, push-pull, drivers 26LS31 y 88C30, TTL 7404, discriminador y sinusoidal 1 Vpp.
- Hasta 12000 rpm continuas con rodamientos de bajo par y 6000 rpm en versión estándar.
Preguntas Frecuentes Técnicas
¿Qué versiones de señal ofrece el I/58H?
Monodireccional (M), bidireccional (B), bidireccional + cero (BZ) y monodireccional + cero (MZ).
¿Qué tensiones de alimentación admite?
5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 %, 12–30/12 V, 8–24/5 V, 10–30 V, 18–28/5 V y 15–30/15 V. Con el driver 88C30, máximo 15 Vdc.
¿Qué opciones de protección del eje existen?
IP64 en versión estándar, IP66 con rodamiento sellado (opción Z, 3000 rpm continuas) e IP53 con rodamientos de bajo par (opción B, 12000 rpm continuas).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Ø58 mm |
| Peso | 320 g |
| Eje | Ø10 h7 acero inoxidable (personalizable bajo pedido) |
| Carga radial/axial máx. | 4 kg |
| Eléctrica | |
| Protección lado salida | Según conexión: IP00 a IP67 (ver ficha técnica) |
| Alimentación | 5–30 V según versión (ver ficha técnica) |
| Consumo máx. | 120 mA estándar · 180 mA line driver (personalizable bajo pedido) |
| Impulsos por vuelta | 1 a 25000 |
| Frecuencia máx. | 100 kHz (300 kHz opcional) |
| Protección y entorno | |
| Protección lado eje | IP64 estándar · IP66 sellado (Z) · IP53 bajo par (B) |
| RPM máx. continuas | 6000 estándar · 3000 sellado · 12000 bajo par (intermitentes: +30 %) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10–2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido) |
| Temp. almacenamiento | -30 … +85 °C |
| Referencia | Configuración |
|---|---|
| I/58H-100-1030-B-B-CH-RI58H1001030BBCHR | 100 impulsos/vuelta · 10–30 V · bidireccional · Push-pull PRO · Conector 12 contactos ccw · IP67 · salida radial |
| I/58H-100-1030-BZ-B-CVI58H1001030BZBCV | 100 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/58H-100-1030-BZ-B-CV-R-01I58H1001030BZBCVR01 | 100 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable · IP65 · salida radial |
| I/58H-100-1030-BZ-R-CV-RI58H1001030BZRCVR | 100 impulsos/vuelta · 10–30 V · bidireccional + cero · NPN colector abierto · Cable de 1 m · IP65 · salida radial |
| I/58H-100-5-BZ-N-CDI58H1005BZNCD | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 9 contactos sub-D · IP63 · salida axial |
| I/58H-100-824-BZ-B-CV-08I58H100824BZBCV08 | 100 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable · IP65 · salida axial |
| I/58H-1000-1030-BZ-B-CM-RI58H10001030BZBCMR | 1000 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Conector 7 contactos normal · IP65 · salida radial |
| I/58H-1000-1030-M-H-CV-01I58H10001030MHCV01 | 1000 impulsos/vuelta · 10–30 V · monodireccional · Push-pull · Cable · IP65 · salida axial |
| I/58H-1000-824-B-CV-01I58H1000824BCV01 | 1000 impulsos/vuelta · 8–24 V · bidireccional · NPN estándar · Cable · IP65 · salida axial |
| I/58H-10000-1828-M-B-CM-RI58H100001828MBCMR | 10000 impulsos/vuelta · 18–28 V · monodireccional · Push-pull PRO · Conector 7 contactos normal · IP65 · salida radial |
| I/58H-10000-1828-M-B-CV-R-5I58H100001828MBCVR5 | 10000 impulsos/vuelta · 18–28 V · monodireccional · Push-pull PRO · Cable · IP65 · salida radial |
| I/58H-10000-5-BZ-N-CL-RI58H100005BZNCLR | 10000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 10 contactos normal · IP65 · salida radial |
| I/58H-1024-1030-B-B-CE-RI58H10241030BBCER | 1024 impulsos/vuelta · 10–30 V · bidireccional · Push-pull PRO · Conector 5 contactos miniatura · IP64 · salida radial |
| I/58H-1024-1828-BZ-B-CM-RI58H10241828BZBCMR | 1024 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Conector 7 contactos normal · IP65 · salida radial |
| I/58H-1024-5-BZ-N-CLI58H10245BZNCL | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 10 contactos normal · IP65 · salida axial |
| I/58H-1024-5-BZ-N-CL-RI58H10245BZNCLR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 10 contactos normal · IP65 · salida radial |
| I/58H-1024-5-BZ-N-CV-01I58H10245BZNCV01 | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable · IP65 · salida axial |
| I/58H-1024-5-BZ-N-CV-R-01I58H10245BZNCVR01 | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable · IP65 · salida radial |
| I/58H-1250-1030-BZ-L-CV-01I58H12501030BZLCV01 | 1250 impulsos/vuelta · 10–30 V · bidireccional + cero · 2× push-pull PRO · Cable · IP65 · salida axial |
| I/58H-1400-1030-B-B-CE-RI58H14001030BBCER | 1400 impulsos/vuelta · 10–30 V · bidireccional · Push-pull PRO · Conector 5 contactos miniatura · IP64 · salida radial |
| I/58H-15-824-BZ-CM-RI58H15824BZCMR | 15 impulsos/vuelta · 8–24 V · bidireccional + cero · NPN estándar · Conector 7 contactos normal · IP65 · salida radial |
| I/58H-1500-1828-B-B-CM-RI58H15001828BBCMR | 1500 impulsos/vuelta · 18–28 V · bidireccional · Push-pull PRO · Conector 7 contactos normal · IP65 · salida radial |
| I/58H-180-824-BZ-CV-05I58H180824BZCV05 | 180 impulsos/vuelta · 8–24 V · bidireccional + cero · NPN estándar · Cable · IP65 · salida axial |
| I/58H-20.000-5-BZ-N-CM-RI58H200005BZNCMR | 20.000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 7 contactos normal · IP65 · salida radial |
| I/58H-20.000-5-BZ-N-CV-RI58H200005BZNCVR | 20.000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/58H-200-824-BZ-B-CV-RI58H200824BZBCVR | 200 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida radial |
| I/58H-2000-1828-B-B-CV-01I58H20001828BBCV01 | 2000 impulsos/vuelta · 18–28 V · bidireccional · Push-pull PRO · Cable · IP65 · salida axial |
| I/58H-2000-1828-BZ-B-CV-01I58H20001828BZBCV01 | 2000 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable · IP65 · salida axial |
| I/58H-2000-5-B-C-CD-RI58H20005BCCDR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional · Driver 88C30 · Conector 9 contactos sub-D · IP63 · salida radial |
| I/58H-2000-5-BZ-N-VH-01I58H20005BZNVH01 | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable con conector 12 c. antihorario · salida axial |
| I/58H-20000-1828-M-B-CM-RI58H200001828MBCMR | 20000 impulsos/vuelta · 18–28 V · monodireccional · Push-pull PRO · Conector 7 contactos normal · IP65 · salida radial |
| I/58H-20000-1828-M-B-CV-R-5I58H200001828MBCVR5 | 20000 impulsos/vuelta · 18–28 V · monodireccional · Push-pull PRO · Cable · IP65 · salida radial |
| I/58H-2048-5-BZ-N-CV-02I58H20485BZNCV02 | 2048 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable · IP65 · salida axial |
| I/58H-2048-5-BZ-N-CV-05I58H20485BZNCV05 | 2048 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable · IP65 · salida axial |
| I/58H-240-5-BZ-N-CLI58H2405BZNCL | 240 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 10 contactos normal · IP65 · salida axial |
| I/58H-25-1030-B-B-CE-RI58H251030BBCER | 25 impulsos/vuelta · 10–30 V · bidireccional · Push-pull PRO · Conector 5 contactos miniatura · IP64 · salida radial |
| I/58H-25-824-B-B-CE-RI58H25824BBCER | 25 impulsos/vuelta · 8–24 V · bidireccional · Push-pull PRO · Conector 5 contactos miniatura · IP64 · salida radial |
| I/58H-250-1030-B-H-CV-RI58H2501030BHCVR | 250 impulsos/vuelta · 10–30 V · bidireccional · Push-pull · Cable de 1 m · IP65 · salida radial |
| I/58H-250-1030-BZ-B-CH-RI58H2501030BZBCHR | 250 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Conector 12 contactos ccw · IP67 · salida radial |
| I/58H-250-5-B-K-CV-RI58H2505BKCVR | 250 impulsos/vuelta · 5 V ±5 % · bidireccional · NPN colector abierto · Cable de 1 m · IP65 · salida radial |
| I/58H-2500-1828-B-B-CM-RI58H25001828BBCMR | 2500 impulsos/vuelta · 18–28 V · bidireccional · Push-pull PRO · Conector 7 contactos normal · IP65 · salida radial |
| I/58H-2500-5-B-N-CL-RI58H25005BNCLR | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional · Driver 26LS31 · Conector 10 contactos normal · IP65 · salida radial |
| I/58H-256-1030-BZ-R-CV-R-01I58H2561030BZRCVR01 | 256 impulsos/vuelta · 10–30 V · bidireccional + cero · NPN colector abierto · Cable · IP65 · salida radial |
| I/58H-360-1828-B-B-CV-01I58H3601828BBCV01 | 360 impulsos/vuelta · 18–28 V · bidireccional · Push-pull PRO · Cable · IP65 · salida axial |
| I/58H-360-1828-BZ-B-CV-01I58H3601828BZBCV01 | 360 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable · IP65 · salida axial |
| I/58H-360-824-M-B-CM-RI58H360824MBCMR | 360 impulsos/vuelta · 8–24 V · monodireccional · Push-pull PRO · Conector 7 contactos normal · IP65 · salida radial |
| I/58H-3600-5-BZ-B-CV-R-01I58H36005BZBCVR01 | 3600 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable · IP65 · salida radial |
| I/58H-3600-5-BZ-N-CL-RI58H36005BZNCLR | 3600 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 10 contactos normal · IP65 · salida radial |
| I/58H-4096-824-B-L-CV-R-01I58H4096824BLCVR01 | 4096 impulsos/vuelta · 8–24 V · bidireccional · 2× push-pull PRO · Cable · IP65 · salida radial |
| I/58H-5-1030-B-B-CE-RI58H51030BBCER | 5 impulsos/vuelta · 10–30 V · bidireccional · Push-pull PRO · Conector 5 contactos miniatura · IP64 · salida radial |
| I/58H-500-1030-B-B-CV-R-01I58H5001030BBCVR01 | 500 impulsos/vuelta · 10–30 V · bidireccional · Push-pull PRO · Cable · IP65 · salida radial |
| I/58H-500-1030-BZ-B-CV-R-01I58H5001030BZBCVR01 | 500 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable · IP65 · salida radial |
| I/58H-500-1828-B-K-CV-R-04I58H5001828BKCVR04 | 500 impulsos/vuelta · 18–28 V · bidireccional · NPN colector abierto · Cable · IP65 · salida radial |
| I/58H-500-1828-BZ-B-CMI58H5001828BZBCM | 500 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Conector 7 contactos normal · IP65 · salida axial |
| I/58H-500-824-M-CMI58H500824MCM | 500 impulsos/vuelta · 8–24 V · monodireccional · NPN estándar · Conector 7 contactos normal · IP65 · salida axial |
| I/58H-5000-5-B-N-CL-RI58H50005BNCLR | 5000 impulsos/vuelta · 5 V ±5 % · bidireccional · Driver 26LS31 · Conector 10 contactos normal · IP65 · salida radial |
| I/58H-5000-5-BZ-B-CVI58H50005BZBCV | 5000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/58H-5000-5-BZ-N-CL-RI58H50005BZNCLR | 5000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 10 contactos normal · IP65 · salida radial |
| I/58H-5000-824-BZ-B-CV-01I58H5000824BZBCV01 | 5000 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable · IP65 · salida axial |
| I/58H-6-1030-M-B-CV-R-01I58H61030MBCVR01 | 6 impulsos/vuelta · 10–30 V · monodireccional · Push-pull PRO · Cable · IP65 · salida radial |
| I/58H-60-5-B-C-CD-RI58H605BCCDR | 60 impulsos/vuelta · 5 V ±5 % · bidireccional · Driver 88C30 · Conector 9 contactos sub-D · IP63 · salida radial |
| I/58H-600-1230-BZ-B-CM-RI58H6001230BZBCMR | 600 impulsos/vuelta · 12–30/12 V · bidireccional + cero · Push-pull PRO · Conector 7 contactos normal · IP65 · salida radial |
| I/58H-6000-824-M-B-CVI58H6000824MBCV | 6000 impulsos/vuelta · 8–24 V · monodireccional · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/58H-700-1030-B-U-CMI58H7001030BUCM | 700 impulsos/vuelta · 10–30 V · bidireccional · PNP colector abierto · Conector 7 contactos normal · IP65 · salida axial |
| I/58H-720-1030-BZ-B-CV-01I58H7201030BZBCV01 | 720 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable · IP65 · salida axial |
| I/58H-8192-5-BZ-N-CV-01I58H81925BZNCV01 | 8192 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable · IP65 · salida axial |
| I/58H-8192-5-BZ-N-CV-09I58H81925BZNCV09 | 8192 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable · IP65 · salida axial |
| I/58H-90-5-B-N-CD-RI58H905BNCDR | 90 impulsos/vuelta · 5 V ±5 % · bidireccional · Driver 26LS31 · Conector 9 contactos sub-D · IP63 · salida radial |
| I/58H-900-5-BZ-N-CV-R-01I58H9005BZNCVR01 | 900 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable · IP65 · salida radial |
| I/58H6-1000-1030-M-B-CVI58H610001030MBCV | 1000 impulsos/vuelta · 10–30 V · monodireccional · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/58H8-250-1030-M-B-CV-R-01I58H82501030MBCVR01 | 250 impulsos/vuelta · 10–30 V · monodireccional · Push-pull PRO · Cable · IP65 · salida radial |
| I/H58H6-100-1030-BZ-U-CV-01IH58H61001030BZUCV01 | diámetro de eje diferente · 100 impulsos/vuelta · 10–30 V · bidireccional + cero · PNP colector abierto · Cable · IP65 · salida axial |
| I/H58H8-360-824-BZ-B-CV-R-01IH58H8360824BZBCVR01 | diámetro de eje diferente · 360 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable · IP65 · salida radial |
| I/X58H-1000-824-BZ-B-CEIX58H1000824BZBCE | opción personalizada · 1000 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Conector 5 contactos miniatura · IP64 · salida axial |
| I/X58H-1000-824-BZ-B-CE-RIX58H1000824BZBCER | opción personalizada · 1000 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Conector 5 contactos miniatura · IP64 · salida radial |
| I/X58H-25-824-B-B-CE-RIX58H25824BBCER | opción personalizada · 25 impulsos/vuelta · 8–24 V · bidireccional · Push-pull PRO · Conector 5 contactos miniatura · IP64 · salida radial |
| I/X58H-60-5-B-C-CD-RIX58H605BCCDR | opción personalizada · 60 impulsos/vuelta · 5 V ±5 % · bidireccional · Driver 88C30 · Conector 9 contactos sub-D · IP63 · salida radial |
| I/XZH58H8-512-1030-B-B-CM-RIXZH58H85121030BBCMR | opción personalizada · rodamiento sellado · diámetro de eje diferente · 512 impulsos/vuelta · 10–30 V · bidireccional · Push-pull PRO · Conector 7 contactos normal · IP65 · salida radial |
| I/Z58H-1500-5-B-N-CM-RIZ58H15005BNCMR | rodamiento sellado · 1500 impulsos/vuelta · 5 V ±5 % · bidireccional · Driver 26LS31 · Conector 7 contactos normal · IP65 · salida radial |
| I/ZLH58H8-2000-1828-B-B-CV-R-01IZLH58H820001828BBCVR01 | rodamiento sellado · baja temperatura · diámetro de eje diferente · 2000 impulsos/vuelta · 18–28 V · bidireccional · Push-pull PRO · Cable · IP65 · salida radial |
| I/ZLH58H8-360-1828-B-B-CV-R-01IZLH58H83601828BBCVR01 | rodamiento sellado · baja temperatura · diámetro de eje diferente · 360 impulsos/vuelta · 18–28 V · bidireccional · Push-pull PRO · Cable · IP65 · salida radial |
