Transductor de Velocidad Intrínsecamente Seguro Monitran MTN/2285
- Fabricante: Monitran
- Categoría: Acelerómetros y Sensores de Vibración, Amplificados, ATEX, SENSORES
La monitorización continua de la vibración en atmósferas potencialmente explosivas, como en plantas petroquímicas, refinerías o plataformas de gas, requiere equipos que cumplan con los más estrictos estándares de seguridad intrínseca. En estas zonas Ex, un sensor estándar representa un riesgo de ignición debido a la energía eléctrica acumulada, mientras que las soluciones no certificadas obligan a paradas de mantenimiento costosas para realizar mediciones puntuales.
Este transductor de velocidad intrínsecamente seguro resuelve esta necesidad mediante una arquitectura certificada ATEX e IECEx (Ex ia IIC T6 Ga). Proporciona una señal de corriente de 4-20 mA directamente proporcional a la velocidad RMS (mm/s), lo que permite su conexión directa a sistemas de control industrial a través de barreras Zener. Su diseño de salida superior (top-entry) y su electrónica protegida en una jaula de Faraday aseguran una medición precisa y libre de ruido incluso en entornos con alta interferencia electromagnética.
Fabricado íntegramente en acero inoxidable macizo con grado de protección IP67, el MTN/2285 está construido para resistir la corrosión y las condiciones climáticas extremas. Su conector industrial M12 de 4 pines facilita una instalación rápida y estanca, asegurando que la vigilancia del estado de salud de motores, ventiladores y compresores sea constante y segura en las áreas más peligrosas de la instalación.
- Certificación de seguridad intrínseca ATEX e IECEx Grupo II para Zonas 0, 1 y 2.
- Salida industrial de 4-20 mA proporcional a velocidad RMS (rango configurable).
- Respuesta en frecuencia lineal de 2 Hz a 1 kHz para detección temprana de fallos.
- Chasis robusto de aceiro inoxidable aislado galvánicamente del sensor.
Preguntas Frecuentes Técnicas
1. ¿Es obligatorio el uso de barreras Zener con este sensor?
Sí. Al ser un dispositivo de seguridad intrínseca, para mantener la validez de la certificación en zonas clasificadas, el MTN/2285 debe instalarse obligatoriamente con una barrera de seguridad intrínseca (como la MTL7787+) que limite la energía que llega al sensor.
2. ¿Qué rangos de medición de velocidad están disponibles?
El sensor se puede configurar de fábrica con escalas de 0-10, 0-20, 0-25, 0-50 o 0-100 mm/s RMS. Esto permite adaptar la sensibilidad de la señal de 4-20 mA a la severidad vibratoria específica de la máquina monitorizada.
3. ¿Por qué el rango de temperatura es inferior al de otros sensores Monitran?
El rango de temperatura (-55 °C a +65 °C) está estrictamente limitado por los requisitos de la certificación de seguridad intrínseca T6. Esto garantiza que la temperatura superficial del sensor nunca alcance un punto que pueda provocar la ignición de los gases presentes en la atmósfera Ex.
Propiedades
| Característica | Especificación técnica |
| Tipo de Sensor | Transductor de Velocidad (Seguridad Intrínseca) |
| Certificación Ex | ATEX e IECEx Grupo II (Zonas 0, 1, 2) |
| Saída analóxica | 4-20 mA DC (Proporcional a Velocidad RMS) |
| Rango de Alimentación | 12V a 32V DC |
| Resposta en frecuencia | 2 Hz a 1 kHz (±10%) |
| Frecuencia de Resonancia | 5 kHz (Nominal) |
| Aislamiento Eléctrico | Electrónica en jaula de Faraday aislada |
| Rango de medición | 0-10 hasta 0-100 mm/s RMS (Configurable) |
| Temperatura de Operación | -55 °C hasta +65 °C (Rango certificado T6) |
| Material del Cuerpo | Acero Inoxidable Macizo |
| Masa Dinámica | 140 gramos (Nominal) |

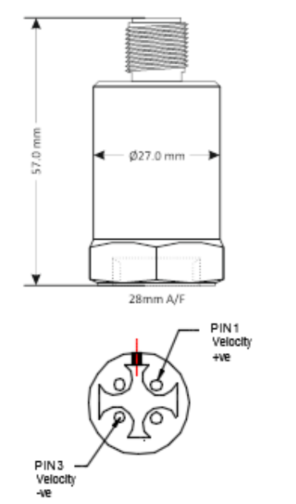

| Conexión eléctrica | Conector M12 de 4 pines |
| Modelos Configurables | MTN/2285I (1/4″ UNF) y MTN/2285IQ (Quick Fit) |
| Par de Apriete | 8 Nm |
| Grao de protección | IP67 |
