Transductor lineal inductivo sin contacto TF1 CANopen

Fabricante: Novotécnica
Categoría: Desprazamento, SENSORES, Transdutores lineais

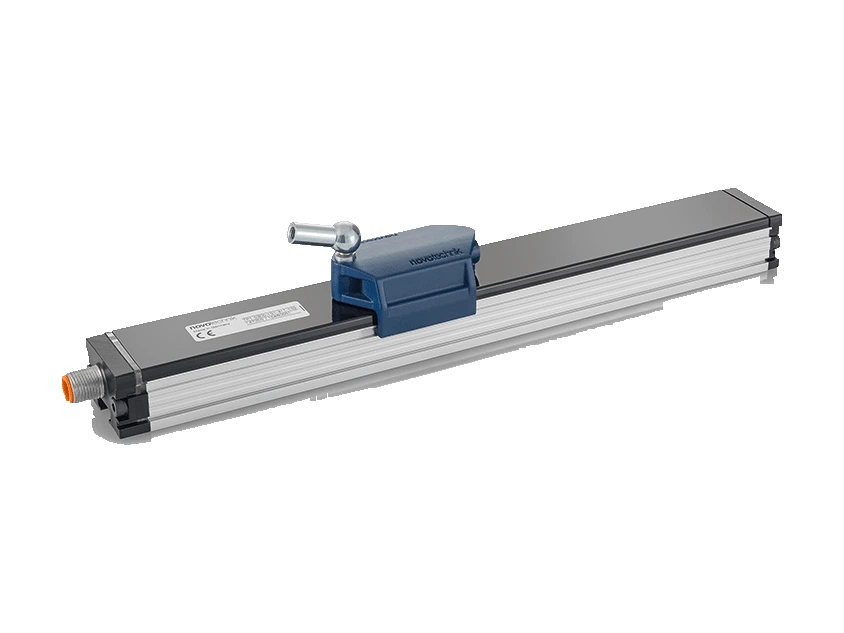

Transductor inductivo TF1 CANopen de Novotechnik. Tecnología inductiva NOVOPAD, sin contacto.

Sistema de bobinas emisoras y receptoras sobre una misma placa dentro del sensor, y un marcador de posición «flotante» independiente. El marcador, activo, se alimenta con el campo alterno de alta frecuencia de la bobina emisora y, según su posición, induce una corriente en las bobinas receptoras, cuyas estructuras seno/coseno se dividen en una pista gruesa (posición aproximada) y una pista fina (medida fina). La relación de fase de las señales es la medida de la posición y la electrónica la convierte en una señal lineal.

Puntos clave

Medida inductiva
Resistente a los campos magnéticos
Sin contacto y sin desgaste
Frecuencia de actualización de salida: 1 kHz
Reproducibilidad: hasta 5 µm

Preguntas técnicas frecuentes

¿Qué se puede conectar al transductor inductivo TF1 CANopen?

Se le pueden conectar posicionadores (imanes y cursores) para sensores lineales de Novotechnik y conectores con cable, codificación A EEM-33-41, EEM-33-50, EEM-33-43, EEM-33-52, EEM-33-73, EEM-33-75, EEM-33-45 y EEM-33-47.

¿Cómo se pide el transductor inductivo TF1 CANopen?

El código de pedido tiene 6 casillas: carrera (mm), versión mecánica, interfaz, parámetros, velocidad y conexión. Por ejemplo, TF1-0800-001-613-106 es la versión con rango eléctrico de 800 mm, perfil, CANopen, resolución de 5 µm en modo Balanced con posición y velocidad, 500 kBaud y conector M12x1 de 5 polos. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.

¿En qué condiciones trabaja el transductor inductivo TF1 CANopen?

Temperatura de trabajo: -40 … +75 °C. Protección: IP67, con igualación de presión por membrana GORE, con el conector fijado.

Propiedades

Característica	Especificación

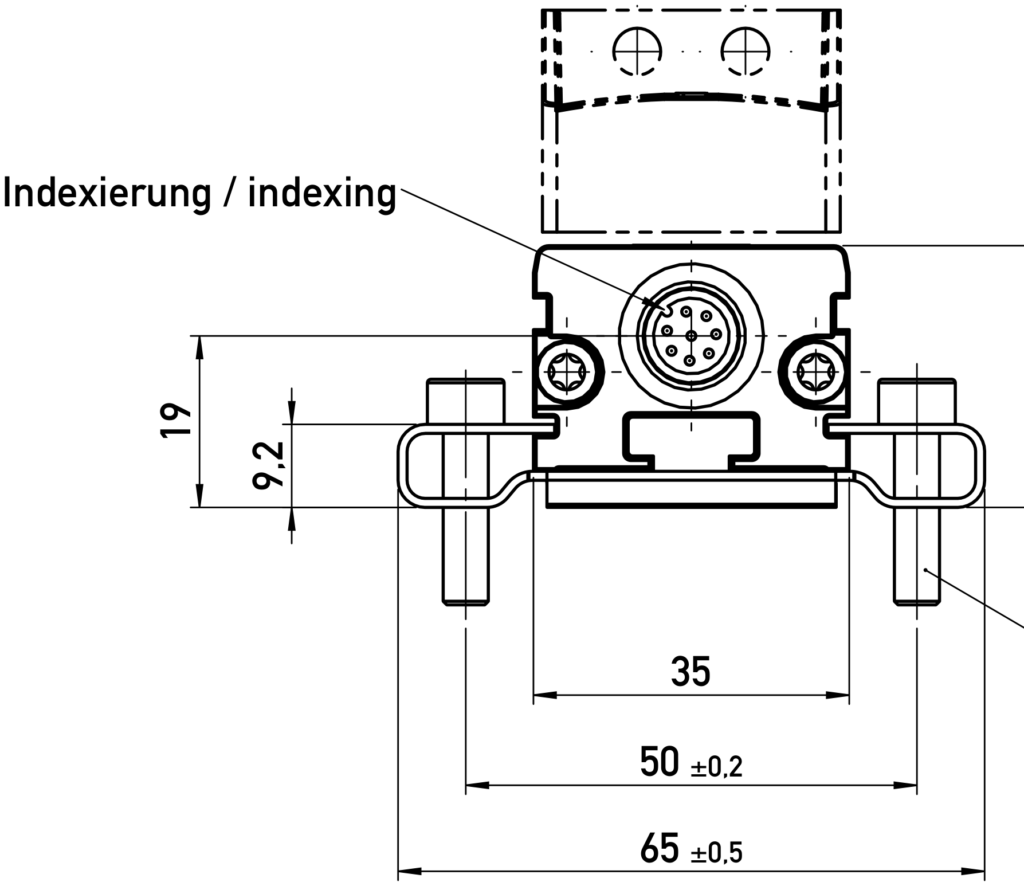

Longitudes
Rango eléctrico, cota B	0100 … 1000 mm, en pasos de 100 mm; otras longitudes, bajo pedido
Longitud de la carcasa, cota A	cota B + 76,5 mm
Masa	220 + 1,1 x B (B en mm) g
Descrición
Vivenda	Aluminio anodizado AlMgSi0,5 F22, 3.3206.71
Carcasa interior	PA6 GF30
Bridas de los extremos	Aluminio G AlSi12Cu1 (FE)
Indicador de estado (LED)	PC
Montaxe	Bridas ajustables (incluidas) o tuerca de ranura, p. ej. tuerca M8 DIN 439
Marcador de posición	Flotante, de plástico; o guiado, de plástico, con articulación angular o axial
Conexión eléctrica	Conector M12x1 de 5 polos, apantallado
Electrónica	La carcasa del conector está unida a la carcasa del sensor; la carcasa está desacoplada capacitivamente de la electrónica
Outros	2 LED multifunción como indicador de la tensión de funcionamiento y del estado
Datos eléctricos
Variables medidas	Posición, velocidad y temperatura
Rango eléctrico (cota B)	0100 … 1000 mm
Rango de medida de la velocidad	0 … 10 m/s
Protocolo	CANopen según CiA DS-301 V4.2.0
Perfil de dispositivo	DS-406 V3.2, encoder clase 1
Servicios LSS	según CiA DS-305 V1.1.2
Parámetros programables	Levas, áreas de trabajo, ID de nodo, velocidad de transmisión
ID de nodo	1 … 127 (por defecto 127)
velocidade de transmisión	20 … 1000 kBaud
Frecuencia de actualización (salida)	1 kHz
Resolución de posición	1 o 5 µm
Resolución de velocidad	0,1 o 0,5 mm/s
Reproducibilidad, modo High prec, cota B ≤ 400 mm	< 5 µm
Reproducibilidad, modo High prec, cota B > 400 mm	< 8 µm
Reproducibilidad, modo Balanced, cota B ≤ 400 mm	< 10 µm
Reproducibilidad, modo Balanced, cota B > 400 mm	< 15 µm
Retardo de propagación de la señal, modo High prec	< 3 ms
Retardo de propagación de la señal, modo Balanced	< 1 ms
Histéresis, modo High prec	≤ 5 µm
Histéresis, modo Balanced	≤ 10 µm
Linealidad absoluta	≤ ±100 µm
Tolerancia del punto cero eléctrico	±1 mm
Coeficiente de temperatura (error de temperatura)	≤ 15 ppm/K (mín. 0,01 mm/K)
Tensión de subministración	24 (18 … 32) VDC
Rizado de la tensión de alimentación	≤ 10 % Vss
Consumo sen carga	2,4 W
Protección contra sobretensión	36 VDC (permanente)
Protección contra polaridade inversa	Sí, hasta la tensión de alimentación máx.
Protección contra cortocircuito	Sí (salidas frente a GND y a la tensión de alimentación máx.)
Resistencia de aislamiento (500 VDC)	≥ 10 MΩ
Terminación de bus interna	No (resistencia de carga interna de 120 Ω, bajo pedido)
Señal con el cable roto	Sin comunicación
Condicións ambientais
Velocidad máx. de trabajo con señal de salida válida	10 m/s
Aceleración máx. de trabajo con señal de salida válida	200 m/s²
Choque IEC 60068-2-27	100 g (11 ms), un solo golpe
Vibración IEC 60068-2-6	20 g (5 … 2000 Hz, Amax = 0,75 mm)
Protección DIN EN 60529	IP67, con igualación de presión por membrana GORE, con el conector fijado
Vida	Mecánicamente ilimitada (con marcador de posición flotante)
Temperatura de traballo	-40 … +75 °C
Temperatura de almacenamento	-40 … +85 °C
Humidade de traballo	0 … 95 % H.R. (sin condensación)
MTTF (IEC 60050)	196 años
Concordancia	CE
Compatibilidade electromagnética
EN 61000-4-2	Descargas electrostáticas (ESD) 4 kV, 8 kV
EN 61000-4-3	Campos electromagnéticos 10 V/m
EN 61000-4-4	Transitorios rápidos (burst) 1 kV
EN 61000-4-6	Perturbaciones conducidas inducidas por campos de RF 10 V ef.
EN 55016-2-3	Perturbaciones radiadas, clase B

Opción	Significado
Ejemplo: TF1-0800-001-613-106 = rango eléctrico de 800 mm, perfil, CANopen, resolución de 5 µm en modo Balanced con posición y velocidad, 500 kBaud y conector M12x1 de 5 polos.
1 · Rango eléctrico (mm)
0100 … 1000	Estándar, pasos de 100 mm; otras, bajo pedido
2 · Versión mecánica
001	Perfil
3 · Interfaz eléctrica
6	CANopen
4 · Parámetros de la interfaz (6__)
1	Resolución 5 µm, modo Balanced, posición y velocidad
3	Resolución 1 µm, modo High prec, posición y velocidad
5 · Velocidad de transmisión (6__)
1	1000 kBaud
2	800 kBaud
3	500 kBaud
4	250 kBaud
5	125 kBaud
7	50 kBaud
8	20 kBaud
6 · Conexión eléctrica
106	Conector M12x1, 5 polos
El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta.
