Sensor de turbidez en liña TU8525 de B&C Electronics
Prezo económico Solicitar un orzamento
Sensor de turbidez en liña ISO 7027 para medición continua en auga potable e procesos industriais con saída de 4…20 mA, RS485 e Modbus RTU.
- Fabricante: B&C Electronics
- Categoría: Calidade da auga, SENSORES, Sensores de turbidez
Sensor de turbidez en liña TU8525 de B&C Electronics para a medición continua de baixa turbidez en auga potable, procesos de filtración e tratamento de augas.
Medición
- Método nefelométrico ISO 7027 con difusión de luz a 90°. Normas: ISO 7027 / EN 27027.
- Fonte de luz infravermella pulsada.
- Rangos configurables: 0…4.000 / 0…40,00 / 0…400,0 NTU.
- Resolución: 0,001 NTU.
- Precisión: 0,2 % da escala completa seleccionada. Repetibilidade: 0,1 %. Non linealidade: 0,1 %. Estabilidade cero: ±0,400 NTU.
- Filtro dixital configurable con dobre constante de tempo (2…220 s). Compensación de temperatura integrada.
- Diagnóstico óptico mediante «sinal de comprobación»: monitorización do estado óptico do sensor, contaminación óptica e ausencia de mostra.
Sinais e comunicación
- Saída analóxica de 4…20 mA illada galvanicamente. Carga máxima: 600 Ω a 24 V CC.
- Comunicación dixital RS485 illada con Modbus RTU (funcións 03, 06 e 16) e ASCII B&C.
- Velocidade de comunicación: 2400 / 4800 / 9600 / 19200 baudios.
- Conformidade EMC/RFI: EN 61326-2-3:2013 / EN 55011:2009.
- Integración en PLC, SCADA e sistemas de adquisición de datos.
Datos mecánicos e ambientais
- Fonte de alimentación: 9…36 V CC.
- Corpo de PVC-C. Versión TU8525.5 en PVDF. Protección IP68.
- Temperatura de funcionamento: máx. 60 °C. Presión máxima: 6 bar a 25 °C.
- Dimensións: 143 mm de lonxitude × 40 mm de diámetro. Peso: 160 g para o corpo e 640 g para o cable.
- Cable: 10 m estándar, máximo 100 m.
Instalación e accesorios
Instalación en liña, con rebordamento ou en tanque. Accesorios compatibles: celas TU910 e TU920, adaptador YAT75M0021 e soporte SZ7521.
- En liña: mediante adaptadores e bypass. Para bypass industrial, use o adaptador tipo T YAT75M0021.
- No almacenamento: empregando accesorios específicos.
- En desbordamento: celas TU910 e TU920.

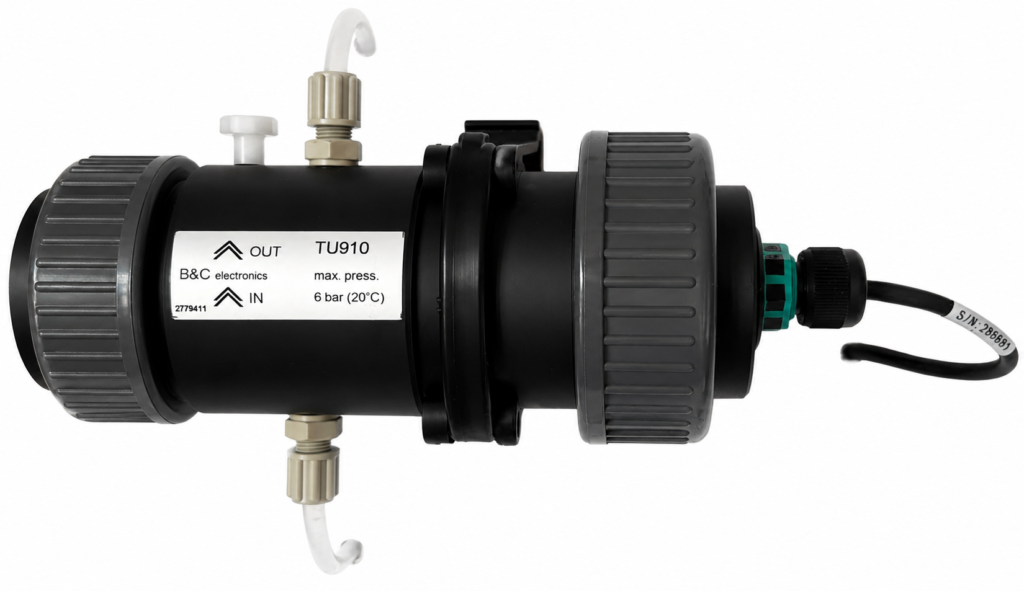

- Baixa turbidez: cela de desbordamento TU910, que estabiliza a mostra, regula o caudal e reduce as microburbullas de aire.
- Maior turbidez ou maior caudal de mostra: cela TU920.
Aplicacións: control da calidade da auga, auga potable, plantas de tratamento de augas e plantas de tratamento de augas residuais, control da filtración e automatización industrial.
Propiedades
| Modelo | TU8525 |
| Fabricante | B&C Electronics |
| Tipo de equipamento | Sonda de turbidez industrial para auga e procesos |
| Principio de medición | Método nefelométrico ISO 7027 usando difusión de luz a 90° |
| Regulamentos | ISO 7027 / EN 27027 |
| Aplicación principal | Medición continua de baixa turbidez en auga potable e procesos industriais |
| Aplicacións | Auga potable, planta de tratamento de augas, tratamento de augas e control de filtración |
| Integración industrial | PLC, SCADA e sistemas de adquisición de datos |
| Rangos configurables | 0…4.000 / 0…40.00 / 0…400.0 NTU |
| Resolución | 0,001 NTU |
| Precisión | 0,2 % da escala completa seleccionada |
| Repetibilidade | 0,1 % |
| Non linealidade | 0,1 % |
| Estabilidade cero | ±0,400 NTU |
| saída analóxica | 4…20 mA illado galvanicamente |
| Comunicación dixital | RS485 illado con Modbus RTU |
| Protocolos | Modbus RTU (funcións 03, 06 e 16) e B&C ASCII |
| Velocidade de comunicación | 2400 / 4800 / 9600 / 19200 baudios |
| Filtro dixital | Filtro dixital configurable con dobre constante de tempo (2…220 s) |
| Compensación de temperatura | Integrado |
| Diagnóstico óptico | Sinal de comprobación para monitorizar o estado óptico do sensor |
| Alimentación | 9…36 Vcc |
| Carga máxima | 600 Ω a 24 V CC |
| Temperatura de traballo | Máx. 60 °C |
| Presión máxima | 6 bares a 25 °C |
| Material do corpo | PVC-C |
| Versión dispoñible | Versión TU8525.5 dispoñible en PVDF |
| Protección | IP68 |
| Lonxitude do cable | 10 m estándar, máximo 100 m |
| Dimensións | 143 mm de lonxitude × 40 mm de diámetro |
| Peso | Corpo de 160 g + cable de 640 g |
| Instalación | Instalación en liña, rebosadero ou tanque |
| Accesorios compatibles | Celas TU910/TU920, adaptador YAT75M0021 e soporte SZ7521 |
| Conformidade con EMC/RFI | EN 61326-2-3:2013 / EN 55011:2009 |
