Sensor de ángulo sin contacto RFC-4800 incremental

Fabricante: Novotécnica
Categoría: Desprazamento, Codificador, Codificador incremental, Codificador magnético incremental, Sensor de desprazamento angular, SENSORES

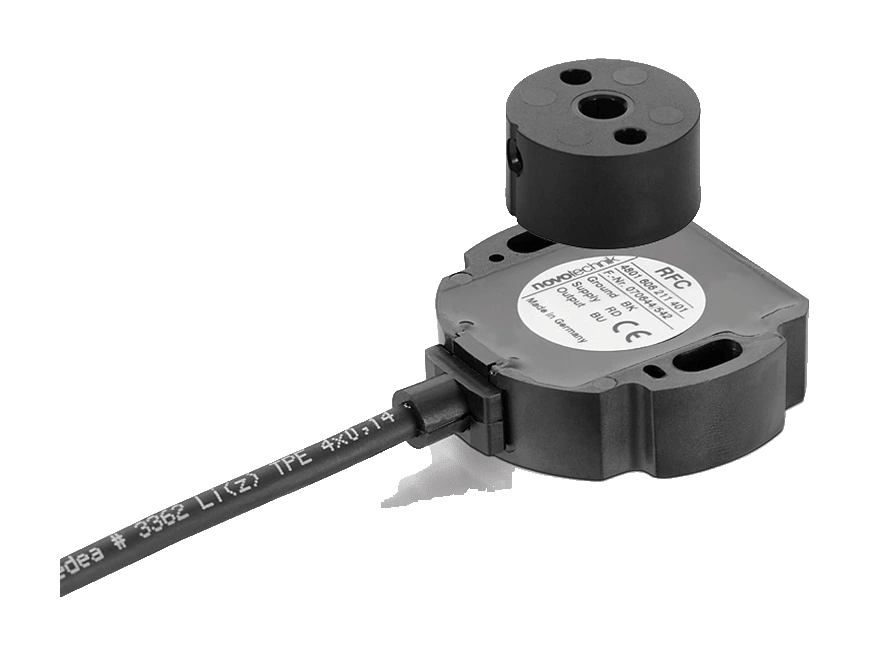

Sensor de ángulo RFC-4800 incremental de Novotechnik. Sensor de ángulo Hall sin contacto de 360°, en dos piezas; artículo de proyecto.

El diseño en dos piezas, formado por el sensor y un marcador de posición magnético, da una gran flexibilidad de montaje. Al no haber eje ni rodamiento, el montaje es mucho menos sensible a las tolerancias axiales y radiales de la aplicación y los acoplamientos separados no hacen falta. La medida puede hacerse a través de cualquier material no ferromagnético. La electrónica, totalmente encapsulada, es adecuada para entornos agresivos.

Puntos clave

Tecnología Hall sin contacto, rango eléctrico de 360°
Diseño en 2 piezas, desacopladas mecánicamente
Sin desgaste
Clase de protección alta: IP67, IP68, IP69
Resolución de hasta 12 bits
Para velocidades de giro muy altas
Artículo de proyecto

Preguntas técnicas frecuentes

¿Qué se puede conectar al sensor de ángulo RFC-4800 incremental?

Se le pueden conectar posicionadores (imanes) para sensores rotativos de Novotechnik y conectores M12 EEM-33-86, EEM-33-90 y EEM-33-92.

¿Cómo se pide el sensor de ángulo RFC-4800 incremental?

El código de pedido tiene 6 casillas: versión mecánica, interfaz digital, resolución, interfaz, parámetros y conexión. Por ejemplo, RFC-4802-212-535-432 es la versión con montaje con agujero redondo, interfaz digital, 1024 ppr (4096 cuentas), incremental A/B/Z en modo de baja velocidad, Ub = 24 VDC, salida RS-422 compatible con TTL, y cable de 8 polos apantallado de 1 m. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.

¿En qué condiciones trabaja el sensor de ángulo RFC-4800 incremental?

Temperatura de trabajo: -25 … +85 °C (conector M12), -40 … +85 °C. Protección: IP67 / IP68 / IP69 (conector M12: IP67).

Propiedades

Característica	Especificación
Medida e interfaz
Rango de medición	360°
Protocolo	A+ / A-, B+ / B-, Z+ / Z-
Nivel	RS-422 compatible con TTL (5 VDC y 24 VDC TTL); compatible con HTL, push-pull (24 VDC HTL)
Longitud del impulso Z	90° eléctricos, distancia entre 2 flancos A/B
Impulsos por volta	1024 ppr (otras resoluciones, bajo pedido)
Cuentas por vuelta	4096 tras cuadratura
Separación mínima entre flancos	Baja velocidad: 8 µs; alta velocidad: 0,5 µs
Velocidad máx. de trabajo	Baja velocidad: 1800 rpm; alta velocidad: 29000 rpm
Frecuencia mínima de entrada del contador	Baja velocidad: 32 kHz; alta velocidad: 500 kHz
Linearidade independente	típ. ±0,5 % FS
Repetibilidade	≤ ±0,2°
Histérese	≤ ±0,7° (menor histéresis bajo pedido)
Error de temperatura	±0,375 % FS
Alimentación y protecciones
Tensión de alimentación Ub	5 VDC (4,5 … 5,5 VDC) o 24 VDC (18 … 30 VDC)
Consumo de corriente sin carga	5 VDC TTL: típ. 20 mA; 24 VDC TTL y HTL: típ. 10 mA
Protección contra polaridade inversa	Sí (líneas de alimentación)
Protección contra cortocircuito	5 VDC TTL: sí (todas las salidas frente a GND y a la tensión de alimentación); 24 VDC TTL: sí (todas las salidas frente a GND); 24 VDC HTL: sí (frente a GND y a la tensión de alimentación)
Carga óhmica en las salidas	TTL: ≥ 120 Ω por canal A / B / Z; HTL: ≥ 750 Ω por canal A / B / Z
Resistencia de aislamiento (500 VDC)	≥ 10 MΩ
Compatibilidade electromagnética
EN 61000-4-2 ESD (descarga por contacto/aire)	4 kV, 8 kV
EN 61000-4-3 Campos electromagnéticos (RFI)	10 V/m
EN 61000-4-4 Transitorios rápidos (burst)	1 kV
EN 61000-4-6 Perturbaciones conducidas (campos HF)	10 V ef.
EN 61000-4-8 Campos magnéticos	30 A/m
EN 55016-2-3 Perturbaciones radiadas	Zona industrial y residencial
Condicións ambientais
Vibración IEC 60068-2-6	20 g, 5 … 2000 Hz, Amax = 0,75 mm
Choque IEC 60068-2-27	50 g, 6 ms
Protección DIN EN 60529	IP67 / IP68 / IP69 (conector M12: IP67)
Temperatura de traballo	-25 … +85 °C (conector M12), -40 … +85 °C
Vida	Mecánicamente ilimitada
MTTF (IEC 60050)	2086 años (5 VDC TTL) o 1425 años (24 VDC TTL y HTL)

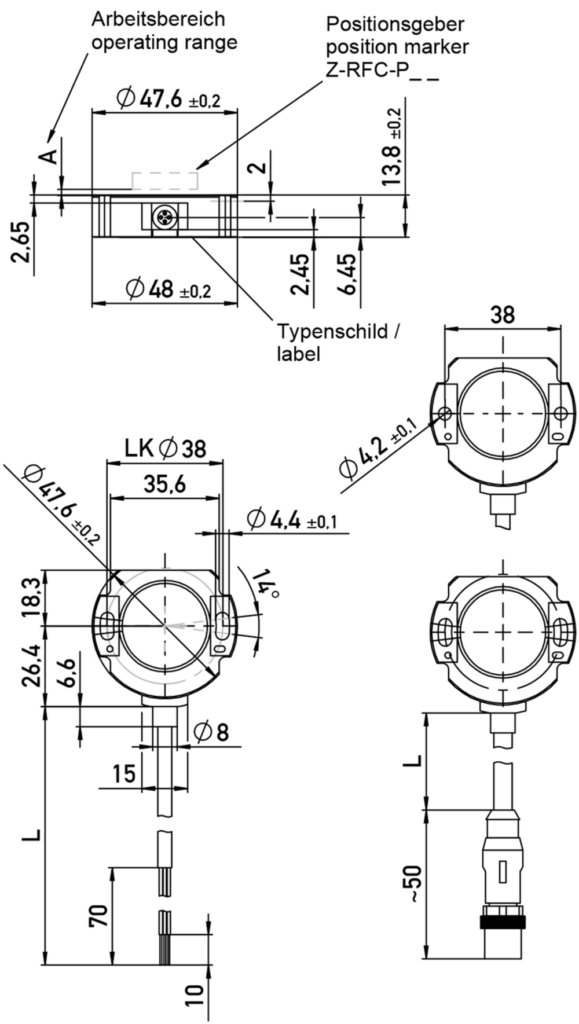

Datos mecánicos
Vivenda	Plástico resistente a la temperatura
Fixación	2 tornillos de cabeza cilíndrica M4x20 (incluidos en el suministro)
Visita mecánica	Continuo
Velocidad máx. de trabajo	Baja velocidad: 1800 rpm; alta velocidad: 29000 rpm
Peso (sin conexión)	aprox. 50 g
Conexión eléctrica	Conector M12x1 codificación A con cable de L = 0,15 m / cable 4x 2x 0,25 mm² (AWG 24), TPE, apantallado

Opción	Significado
Ejemplo: RFC-4802-212-535-432 = montaje con agujero redondo, interfaz digital, 1024 ppr (4096 cuentas), incremental A/B/Z en modo de baja velocidad, Ub = 24 VDC, salida RS-422 compatible con TTL, y cable de 8 polos apantallado de 1 m.
1 · Versión mecánica
4801	Montaje con agujero alargado
4802	Montaje con agujero redondo
2 · Interfaz
2	Interfaz digital
3 · Resolución
12	1024 ppr – 4096 cuentas (tras cuadratura)
11	512 ppr – 2048 cuentas
10	256 ppr – 1024 cuentas
09	128 ppr – 512 cuentas
4 · Interfaz
5	Interfaz incremental A / B / Z
5 · Parámetros de interfaz, modo de baja velocidad
15	Ub = 5 VDC, salida RS422, compatible con TTL
35	Ub = 24 VDC, salida RS422, compatible con TTL
39	Ub = 24 VDC, salida compatible con HTL, push-pull
5 · Parámetros de interfaz, modo de alta velocidad
10	Ub = 5 VDC, salida RS422, compatible con TTL
30	Ub = 24 VDC, salida RS422, compatible con TTL
34	Ub = 24 VDC, salida compatible con HTL, push-pull
6 · Conexión eléctrica
432	Cable de 8 polos, apantallado, L = 1 m
436	Cable de 8 polos, apantallado, L = 3 m
440	Cable de 8 polos, apantallado, L = 5 m
450	Cable de 8 polos, apantallado, L = 10 m
531	Conector M12x1 de 8 pines con cable apantallado, L = 0,15 m
El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta.
