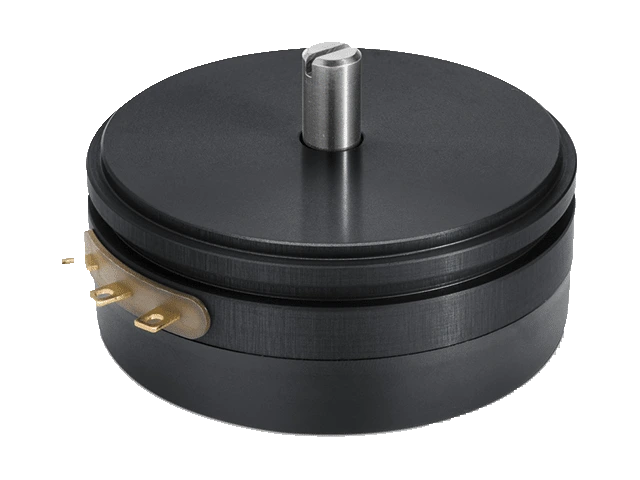

Potenciómetro rotativo P-6500
- Fabricante: Novotécnica
- Categoría: Desprazamento, Sensor de desprazamento angular, SENSORES
Potenciómetro rotativo P-6500 de Novotechnik. Potenciómetro de precisión con carcasa metálica en dos piezas, rodamientos de acero inoxidable y elemento resistivo de plástico conductor.
Potenciómetro de precisión para aplicaciones de medida, control e instrumentación. Sus rasgos distintivos son la carcasa totalmente metálica, los rodamientos, el elemento resistivo conductor y los cursores amortiguados con elastómero. Como transductor de desplazamiento angular de precisión sirve para todo tipo de aplicaciones analógicas. Con un convertidor A/D permite una señal digital absoluta para ajuste o captación de precisión. Hay versiones especiales con otros recorridos eléctricos y otras dimensiones de eje.
Puntos clave
- Carcasa de Ø 50,8 mm
- Vida de 100 × 10⁶ movimientos
- Linealidad estándar ±0,05 %
- Resolución mejor que 0,007°
- Velocidad de trabajo admisible de 10000 min⁻¹
- Giro continuo sin tope
Preguntas técnicas frecuentes
¿Qué se puede conectar al potenciómetro rotativo P-6500?
Se le pueden conectar acoplamientos y accesorios para sensores rotativos de Novotechnik, indicadores de proceso con display MAP y acondicionadores de señal para señales de salida normalizadas MUP y MUK.
¿Cómo se pide el potenciómetro rotativo P-6500?
Por ejemplo, P-6501-A502 (Art. 400008203) es la versión con 5 kΩ. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el potenciómetro rotativo P-6500?
Temperatura de trabajo: -40…+100 °C. Protección: IP 40 (DIN 400 50 / IEC 529).
Propiedades
| Característica | Especificación |
|---|---|
| Extensión | |
| Visita mecánica | 360°, continuo |
| Recorrido eléctrico real | 355° ±2 |
| Valores de resistencia disponibles | 1; 2; 5 kΩ |
| Tolerancia de la resistencia | ±20 % |
| Linearidade independente | ±0,05 % |
| Repetibilidade | 0,002 % (±0,007°) |
| Coeficiente de temperatura efectivo de la relación salida/tensión aplicada | típ. 5 ppm/K |
| Datos eléctricos | |
| Tensión máx. admisible aplicada | 42 V |
| Corriente de cursor recomendada | ≤ 1 µA |
| Corriente máx. de cursor en caso de fallo | 10 mA |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Rigidez dieléctrica (500 VAC, 50 Hz) | ≤ 100 µA |
| Datos mecánicos | |
| Diámetro da carcasa | Ø 50,8 ±0,13 mm |
| Vivenda | En dos piezas: brida de aluminio anodizado; tapa de plástico resistente a la temperatura |
| Eixo | aceiro inoxidable |
| Rodamentos | Rodamientos de acero inoxidable |
| elemento resistivo | plástico condutor |
| Cursor | Multidedo de metal precioso |
| Conexiones eléctricas | Terminales de latón dorado |
| Fixación | 3 garras Z1-31 (incluidas en el suministro) |
| Carga admisible en el eje, axial y radial, estática o dinámica | 45 N |
| Par de arranque | ≤ 0,15 Ncm |
| Velocidad máx. de trabajo | 10000 min⁻¹ |
| Peso | 80 g |
| Condicións ambientais | |
| Temperatura de traballo | -40…+100 °C |
| Vibración | 5…2000 Hz, Amax = 0,75 mm, amax = 20 g |
| Choque | 50 g, 11 ms |
| Vida | > 100 × 10⁶ revoluciones |
| Protección | IP 40 (DIN 400 50 / IEC 529) |
| Referencia | Configuración |
|---|---|
| P-6501-4007P65014007 | Art. 400008218 |
| P-6501-A102P6501A102 | Art. 400008201 · Datos de la hoja: 1 kΩ (código A102 de la hoja) |
| P-6501-A202P6501A202 | Art. 400008202 · Datos de la hoja: 2 kΩ (código A202 de la hoja) |
| P-6501-A502P6501A502 | Art. 400008203 · Datos de la hoja: 5 kΩ (código A502 de la hoja) |
| P-6501-G252P6501G252 | Art. 400008221 · Datos de la hoja: 90° ±2°, ±0,3 %, 2,5 kΩ ±20 % |
| P-6501-R252P6501R252 | Art. 400008225 · Datos de la hoja: 180° ±2°, ±0,15 %, 2,5 kΩ ±20 % |
| P-6501-S0049P6501S0049 | Art. 400008224 · Datos de la hoja: 60° ±2°, ±0,2 %, 1 kΩ ±20 % |
| P-6511-A502P6511A502 | Art. 400008253 · Datos de la hoja: 5 kΩ; eje Ø6,35 mm (tabla de ejes, P6511…) |
