BX70 BX150 BX240 | Schreiber SM413 SM433
- Fabricante: Schreiber Messtechnik
- Categoría: Desprazamento, LVDT amplificado, SENSORES, Sensores LVDT

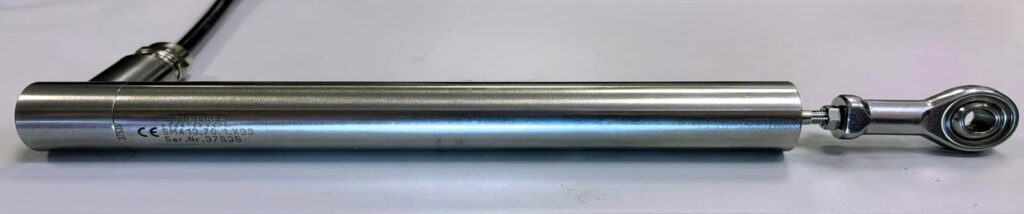

Los BX70, BX150 y BX240 son transmisores de posición basados en tecnología LVDT (Linear Variable Differential Transformer) fabricados por Schreiber Messtechnik. Están diseñados para proporcionar una medida precisa del desplazamiento lineal y la posición de válvulas de control en aplicaciones críticas de turbinas de vapor e industria de proceso.
Estos sensores se solicitan habitualmente como repuestos OEM bajo las referencias BX70, BX150 e BX240. Corresponden respectivamente a los modelos Schreiber SM413.70.1.X33, SM413.150.1.X33 e SM433.240.1.X33, con recorridos de medida de 70 mm, 150 mm y 240 mm.
Las mismas referencias pueden aparecer en listas de repuestos o documentación técnica bajo los códigos OEM 2-08-04011-032, 2-08-04020-032 e 2-08-04018-032. Estas referencias se encuentran frecuentemente asociadas a aplicaciones de válvulas de fabricantes como Bopp & Reuther e IMI Critical Engineering (CCI).
El sensor convierte el movimiento lineal del vástago de la válvula o del actuador en una señal eléctrica proporcional, normalmente 4-20 mA, que es utilizada por PLC, DCS o sistemas de control para conocer en todo momento la posición real de la válvula.
Las aplicaciones más habituales incluyen válvulas HP/LP Bypass, válvulas de control de turbina (TCV), válvulas principales de vapor (MSV), válvulas de control de agua de alimentación e sistemas de acondicionamiento de vapor en centrales eléctricas e instalaciones industriales.
La electrónica está integrada en el propio sensor, permitiendo una salida directa sin necesidad de amplificadores externos. Dependiendo de la versión, la serie SM41 / SM43 puede suministrarse con salidas industriales estándar 4-20 mA, 0-20 mA, 0-5 V calquera dos dous 0-10 V.
GUEMISA suministra transmisores de posición originales Schreiber Messtechnik y puede ayudar a identificar equivalencias a partir de referencias OEM, placas de características, listas de repuestos o documentación técnica de la válvula.
Referencias de búsqueda habituales: BX70, BX150, BX240, SM413.70.1.X33, SM413.150.1.X33, SM433.240.1.X33, 2-08-04011-032, 2-08-04020-032 y 2-08-04018-032.
Propiedades
| Referencia OEM | Modelo Schreiber | Recorrido de medida | Aplicación típica |
|---|---|---|---|
| BX70 2-08-04011-032 | SM413.70.1.X33 | 70 mm | Válvula HP/LP Bypass |
| BX150 2-08-04020-032 | SM413.150.1.X33 | 150 mm | Válvula de control de turbina (TCV) |
| BX240 2-08-04018-032 | SM433.240.1.X33 | 240 mm | Sistema de acondicionamiento de vapor |
| Tecnoloxía | Sensor de desplazamiento inductivo (LVDT) | ||
| Sinais de saída | 4-20 mA, 0-20 mA, 0-5 V, 0-10 V | ||
| Aplicacións | Válvulas HP/LP Bypass, válvulas de control de turbina (TCV), válvulas principales de vapor (MSV), válvulas de control de agua de alimentación y turbinas de vapor | ||
| Fabricante | Schreiber Messtechnik | ||
