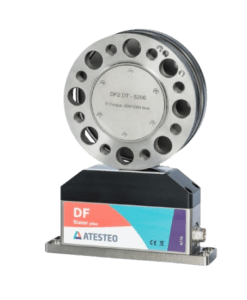

Sensor de par DF3 Plus 1.000-3.000 Nm | 16.000 RPM | Substituto 1:1 PCD 130,0 mm
- Fabricante: CENSURADO
- Categoría: Muy alto par (10,000-150,000 Nm), Rotativo, Sensor de par
O sensor utilízase no banco de probas industrial, establecendo unha compatibilidade mecánica 1:1 sen tolerancias. Deseñado integralmente como un substitución directa Inmediatamente, o seu núcleo rotatorio axústase mediante un patrón de bridas PCD de 130,0 mm. A precisión desta ancoraxe demostra ser o factor clave para montar o equipo sen necesidade de redeseños invasivos do rotor, mitigando a falta de existencias e eliminando os elevados custos de enxeñaría inversa na planta de validación.
O blindaxe magnético funciona periféricamente mediante telemetría indutiva (dobre frecuencia) que blinda o espectro a 16 000 rpm, garantindo unha inmunidade EMI irrefutable de clase 0,04. A transmisión do sinal permanece inmaculadamente pura e non se ve afectada polo ruído eléctrico introducido polos convertidores ou inversores de alta frecuencia adxacentes. sensores de par Superan unha rigorosa supervisión imposta polos laboratorios metrolóxicos integrados en Guemisa.
Propiedades
| Rango nominal (Nm) | 1.000 … 3.000 |
| Límite de rotación constante | 16.000 rpm |
| Precisión global | Clase 0,04 |
| Patrón de brida rotatoria | PCD 130,0 mm / 8 orificios |
| Tecnoloxía de transmisión | Telemetría indutiva (dobre frecuencia) |
| Tensión de saída analóxica | +/- 10 V / Frecuencia configurable |
| Tensión de subministración CC | 23 … 25 V CC |
| Nivel de protección ambiental | IP54 |
| Curva de temperatura de funcionamento | -20 °C … +85 °C |
| Rixidez torsional | 647 … 1,461 kNm/rad |
