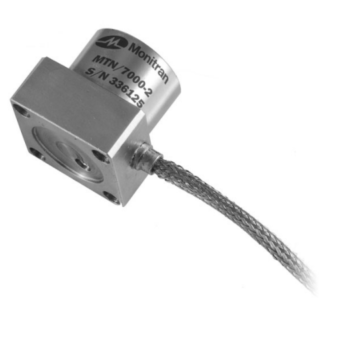

Acelerómetro de Respuesta DC y AC MTN/7000
- Fabricante: Monitran
- Categoría: Acelerómetros y Sensores de Vibración, Amplificados, SENSORES
La monitorización de vibraciones en maquinaria de rotación extremadamente lenta, como grandes aerogeneradores, norias industriales o sistemas de posicionamiento, requiere sensores que no pierdan la señal a bajas frecuencias. Los acelerómetros piezoeléctricos convencionales tienen un límite inferior (típicamente 1-2 Hz), lo que impide capturar movimientos casi estáticos o cambios en la inclinación estructural.
El acelerómetro de la serie MTN/7000 resuelve esta limitación técnica al ofrecer una respuesta de frecuencia que parte desde los 0 Hz (DC). Esto permite al analista medir no solo la vibración dinámica hasta 1 kHz, sino también la aceleración constante producida por la gravedad, facilitando el estudio de la dinámica de estructuras que se mueven a muy pocas revoluciones por minuto. Su diseño de salida superior y su construcción en acero inoxidable macizo garantizan una durabilidad excepcional en bancos de ensayo y entornos industriales donde la precisión en baja frecuencia es innegociable.
Equipado con una base aislada para evitar bucles de tierra y sellado bajo grado IP65, el equipo se suministra con un cable integral de 4 hilos trenzado y protegido con malla de acero inoxidable. Esta arquitectura asegura una transmisión de señal limpia para las salidas de CC y CA, permitiendo una integración versátil en colectores de datos y sistemas de adquisición para investigación y desarrollo (I+D).
- Capacidad de medición de aceleración estática (0 Hz) y dinámica.
- Rangos configurables desde ±1g hasta ±50g según la aplicación.
- Respuesta en frecuencia lineal desde DC hasta 1 kHz (±5%).
- Chasis robusto en aceiro inoxidable con aislamiento galvánico de base.
Preguntas Frecuentes Técnicas
1. ¿Qué significa que el sensor indique 1g de desfase al montarse horizontalmente?
Al tener respuesta en CC (DC), el sensor detecta la fuerza de la gravedad. Si se monta en posición horizontal perfecta, el elemento sensible detectará la atracción terrestre y mostrará una salida equivalente a 1g. Esto es una ventaja, ya que permite verificar la calibración y orientación del sensor simplemente cambiando su posición.
2. ¿En qué aplicaciones es crítico el uso de la serie MTN/7000?
Es fundamental en máquinas que giran a menos de 60 RPM, donde los sensores estándar «atenuarían» la señal real. También es muy utilizado en pruebas de automoción y aeroespacial para medir aceleraciones lineales constantes durante maniobras o frenadas, algo que un acelerómetro convencional no puede hacer.
3. ¿Cómo se selecciona el modelo adecuado entre el 7000, 7010 y 7020?
La diferencia radica principalmente en el formato de montaje. El MTN/7000 es una unidad compacta de 4 puntos de fijación, mientras que el MTN/7020 es la versión cilíndrica estándar con rosca central de 1/4″ UNF, lo que facilita su intercambio por acelerómetros industriales comunes en instalaciones existentes.
Propiedades
| Característica | Especificación técnica |
| Tipo de Sensor | Acelerómetro de Respuesta DC y AC (Capacitivo) |
| Sensibilidad Estándar | 50 mV/g o 100 mV/g (según pedido) |
| Resposta en frecuencia | 0 Hz (DC) hasta 1 kHz (±5%) |
| Rangos Disponibles | ±1g, ±2g, ±5g, ±10g, ±20g, ±50g |
| Frecuencia de Resonancia | 700 Hz (en ±1g) hasta 1800 Hz (en ±50g) |
| Aislamiento Eléctrico | Base Aislada (Base Isolated) |
| Temperatura de Operación | -20 °C hasta +85 °C (Opcional hasta 125 °C) |
| Alimentación DC | 12V a 24V DC (7 mA) |
| Impedancia de Salida | 50 Ohms |
| Material del Cuerpo | Acero Inoxidable Macizo |
| Masa Dinámica | 40 gramos (Nominal) |

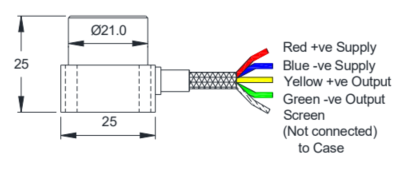

| Conexión eléctrica | Cable integral 4 hilos (5m) con malla inox |
| Modelos Configurables | MTN/7000, 7010 (4 puntos) y 7020 (Rosca única) |
| Límite de Aceleración | x 20 veces el rango en cualquier dirección |
| Grao de protección | IP65 |
