Transductor magnetostrictivo TM1 de brida roscada analógico

Fabricant: Novotechnik
Catégorie: Déplacement, CAPTEURS, Transductor Lineal Magnetostrictivo, Transducteurs linéaires

Transductor TM1 brida roscada analógico de Novotechnik. Tecnología NOVOSTRICTIVE, sin contacto.

Transductor lineal absoluto de dimensiones reducidas. Consta de una brida de acero inoxidable soldada a una varilla resistente a la presión. La técnica de medida magnetostrictiva mide longitudes de hasta 2000 mm y el marcador de posición anular, pasivo, permite una medida desacoplada mecánicamente. Esta ficha recoge las dos versiones de las hojas: Industrial (aplicaciones industriales) y Aplicaciones móviles (para integrar en cilindros neumáticos e hidráulicos, con los requisitos de EMC más altos).

Puntos clave

Tecnología de medida magnetostrictiva sin contacto
Presión de trabajo de hasta 350 bar, picos de hasta 450 bar
Detección de posición sin contacto con marcador de posición anular
Vida mecánica ilimitada
Sin límite de velocidad del marcador de posición

Questions techniques fréquentes

¿Qué se puede conectar al transductor TM1 brida roscada analógico?

Se le pueden conectar posicionadores (imanes y cursores) para sensores lineales de Novotechnik y accesorios: conectores con cable EEM-33-32, EEM-33-62, EEM-33-97, EEM-33-33, EEM-33-63, EEM-33-99, EEM-33-35, EEM-33-36, EEM-33-37, EEM-33-38, EEM-33-39, EEM-33-40 y EEM-33-89.

¿Cómo se pide el transductor TM1 brida roscada analógico?

El código de pedido tiene 6 casillas: carrera (mm), versión mecánica, alimentación, señal, característica y conexión. Por ejemplo, TM1-0500-306-851-104 es la versión con rango eléctrico de 500 mm, brida roscada M18x1,5, alimentación de 24 VDC, salida de 0,25 … 4,75 V, característica ascendente vista desde la brida y conector M12x1 de 4 polos. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.

¿En qué condiciones trabaja el transductor TM1 brida roscada analógico?

Temperatura de trabajo: -40 … +105 °C. Protección: IP67.

Propriétés

Fonctionnalité	Spécification
Description
Bride	Acero inoxidable 1,4307 / AISI 304L
Tapa de la brida	AlSiMgBi
Tige	Acero inoxidable 1,4571 / AISI 316Ti
Étanchéité à l'eau	Junta tórica NBR 90 SH A
Montaje, Industrial	Atornillado mediante rosca M18x1,5
Montaje, Aplicaciones móviles	Atornillado en el cilindro mediante casquillo M18x1,5 para taladro de tapón roscado según ISO 6149
Conexión eléctrica, Industrial	Conector M12x1, codificación A
Conexión eléctrica, Aplicaciones móviles	Conector M12x1, codificación A / cable de 3x 0,5 mm² (AWG 20), PUR, sin apantallar
Datos eléctricos
Rango eléctrico (cota L)	0 … 50 mm hasta 0 … 2000 mm
Señal de salida de tensión, códigos 84_ y 85_	0,25 … 4,75 V y 0,5 … 4,5 V
Señal de salida de tensión, código 81_	0,1 … 10 V
Carga de la salida de tensión	≥ 10 kΩ (pulldown)
Señal de salida de corriente, códigos 82_ y 8B_	4 … 20 mA
Carga de la salida de corriente, con Ub 24 V	≤ 500 Ω
Carga de la salida de corriente, con Ub 12 V	≤ 250 Ω
Frecuencia de muestreo (actualización)	0,5 kHz
Linealidad absoluta	≤ ±0,04 % FS (mín. 300 µm)
Tolerancia del punto cero eléctrico	±1 mm
Résolution	≤ 0,1 mm
Répétabilité	≤ ±0,1 mm
Hystérèse	≤ ±0,1 mm
Error de temperatura	típ. 50 ppm/K (mín. 0,01 mm/K)
Tensión de alimentación Ub, salidas de 0,25 … 4,75 V y 0,5 … 4,5 V	12/24 VDC (8 … 32 VDC)
Tensión de alimentación Ub, salida de 0,1 … 10 V	24 VDC (16 … 34 VDC)
Tensión de alimentación Ub, salida de 4 … 20 mA	12/24 VDC (8 … 32 VDC)
Rizado de la tensión de alimentación	≤ 10 % Ub
Consommation à vide	< 1 W
Señal de error fuera del rango de medida, código 81_	≥ 12 VDC
Señal de error fuera del rango de medida, códigos 84_ y 85_	≥ 5,5 VDC
Señal de error fuera del rango de medida, códigos 82_ y 8B_	≥ 24 mA
Señal de error por rotura del cable de GND, códigos 82_ y 8B_	≤ 3,5 mA
Protección contra sobretensión	36 VDC (permanente)
protection contre l'inversion de polarité	Sí (-36 VDC)
Protección contra cortocircuito	Sí (salida frente a GND y a la tensión de alimentación hasta 36 VDC)
Resistencia de aislamiento (500 VDC)	≥ 10 MΩ
Conditions environnementales
Velocidad máx. de trabajo	Mecánicamente ilimitada
Vibración IEC 60068-2-6	20 g, 10 … 2000 Hz, Amax = 0,75 mm
Choque IEC 60068-2-27	100 g, 11 ms (un solo golpe)
Protección DIN EN 60529	IP67
Température de travail	-40 … +105 °C
Humidité de fonctionnement	0 … 95 % H.R. (sin condensación)
Presión de trabajo	≤ 350 bar
Picos de presión	≤ 450 bar
Presión de rotura	> 700 bar
Vie	Mecánicamente ilimitada
Seguridad funcional	Consultar para sistemas relacionados con la seguridad
MTTF (IEC 60050), salida de tensión	346 años
MTTF (IEC 60050), salida de corriente	355 años
EMC, versión Industrial
EN 61000-4-2 ESD, descarga por contacto	4 kV
EN 61000-4-2 ESD, descarga por aire	8 kV
EN 61000-4-3 Campos electromagnéticos (RFI)	10 V/m
EN 61000-4-4 Transitorios rápidos (burst)	1 kV
EN 61000-4-6 Perturbaciones conducidas (campos de HF)	10 V ef.
EN 55016-2-3 Perturbaciones radiadas	Zona industrial y residencial
EMC, versión Aplicaciones móviles
ISO 10605 ESD (manipulación)	8 kV
ISO 10605 ESD (componente)	15 kV
ISO 11452-2 Campos de HF radiados	100 V/m
ISO 11452-4 BCI (inyección de corriente en masa)	200 mA
CISPR 25 Emisión radiada	Nivel 4
ISO 7637-2 Emisiones transitorias	Nivel 1/2
ISO 7637-2 Pulsos en las líneas de alimentación (1, 2a, 2b, 3a, 3b)	Nivel 4
ISO 7637-3 Pulsos en las líneas de salida (3a, 3b)	Fast Nivel 2
ISO 16750 Pulsos en las líneas de alimentación, perfil de arranque	Nivel 4 con 12 V; Nivel 3 con 24 V
ISO 16750 Pulsos en las líneas de alimentación, Load dump A	+200 V
EN 13309 Maquinaria de construcción	Emisión y resistencia a perturbaciones: supera los requisitos E1
ISO 14982 Maquinaria agrícola y forestal	Emisión y resistencia a perturbaciones: supera los requisitos E1

Opción	Significado
Ejemplo: TM1-0500-306-851-104 = rango eléctrico de 500 mm, brida roscada M18x1,5, alimentación de 24 VDC, salida de 0,25 … 4,75 V, característica ascendente vista desde la brida y conector M12x1 de 4 polos.
1 · Rango eléctrico (mm)
0050 … 2000	Estándar, pasos de 25 mm; otras longitudes, bajo pedido

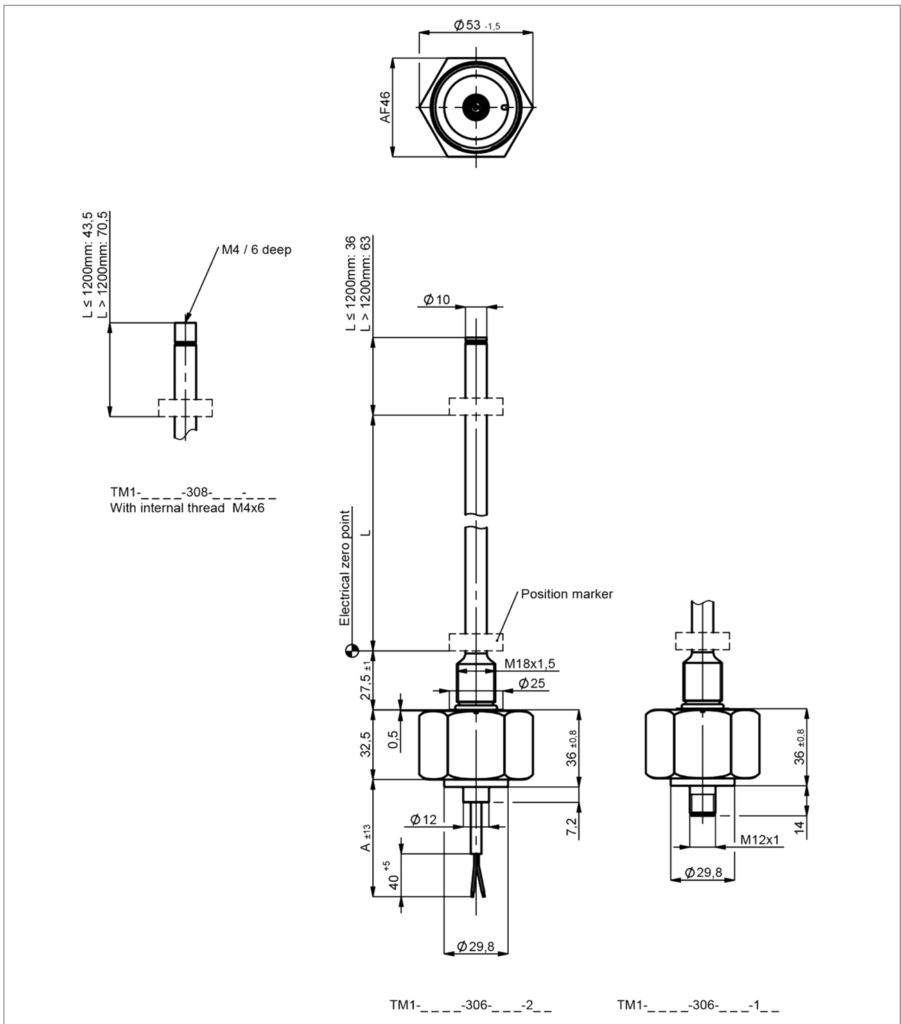

2 · Versión mecánica
306	Brida roscada M18x1,5
308	Brida roscada M18x1,5 con rosca interior M4x6 en el extremo de la varilla (7,5 mm más de longitud)
3 · Alimentación Ub
8	24 VDC (16 … 34 VDC), señal 1
8	12/24 VDC (8 … 32 VDC), señales 4, 5, 2 y B
4 · Señal de salida
1	0,1 … 10 VDC
4	0,5 … 4,5 VDC
5	0,25 … 4,75 VDC
B	4 … 20 mA (Industrial)
2	4 … 20 mA (Aplicaciones móviles)
5 · Característica de salida
1	Ascendente, vista desde la brida
2	Descendente, vista desde la brida
6 · Conexión eléctrica
104	Conector M12x1, 4 polos
251	Aplicaciones móviles: cable de 3 hilos sin apantallar, A = 1 m
253	Aplicaciones móviles: cable de 3 hilos sin apantallar, A = 3 m
255	Aplicaciones móviles: cable de 3 hilos sin apantallar, A = 5 m
El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta.
