Potentiomètre linéaire RPB
- Fabricant: Encodeur ELCIS
- Catégorie: Déplacement, Potentiomètre linéaire, CAPTEURS, capteurs linéaires potentiométriques, Transducteurs linéaires

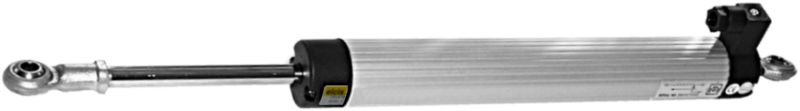

Le potentiomètre linéaire RPB est un transducteur potentiométrique absolu (analogique) avec un arbre et des guides en acier inoxydable à l'intérieur du boîtier.
Son assemblage est aisé grâce à son corps cylindrique et à sa double liaison avec roulements à billes intégrés. Il convient aux applications en mécanique, automatisation, robotique et véhicules industriels.
Il est fabriqué avec des courses standard de 50 mm à 900 mm, une linéarité de ±0,05 % et des résistances de 5 kΩ et 10 kΩ. Il est doté d'une protection IP65 standard et d'un connecteur pivotant C193. Il est livré avec le marquage CE et une garantie de deux (2) ans à compter de la date de livraison. Disponible en guemisa.es.
- Double connexion avec roulements à billes intégrés et un corps cylindrique.
- Axe de acier inoxydable avec des guides internes et une durée de vie utile de plus de 100 × 10⁶ cycles.
- Élément résistif de plastique conducteur avec résolution infinie et sortie.
- races standard de 50 mm à 900 mm avec linéarité de ±0,05 %.
- Protection IP65 connecteur standard et pivotant C193.
Questions techniques fréquentes
Quelle est la plage de courses et de valeurs de résistance couverte par le RPB ?
Courses standard de 50 mm à 900 mm (autres longueurs disponibles sur demande), avec une résistance de 5 kΩ ±20 Ω % jusqu'à 600 mm et de 10 kΩ ±20 Ω % pour les courses de 750 et 900 mm. Dans la référence, 05 correspond à 5 kΩ et 10 à 10 kΩ.
Comment le RPB doit-il être utilisé dans le circuit de mesure ?
Il doit être utilisé comme diviseur de tension avec un courant maximal de 1 µA au niveau du contact du curseur ; si le système connecté nécessite un courant plus élevé, un circuit supplémentaire sera nécessaire.
Quelles sont ses options de protection, de vitesse maximale et de montage ?
Protection standard IP65, vitesse de fonctionnement maximale de 5 m/s et fixation par pieds métalliques mobiles.

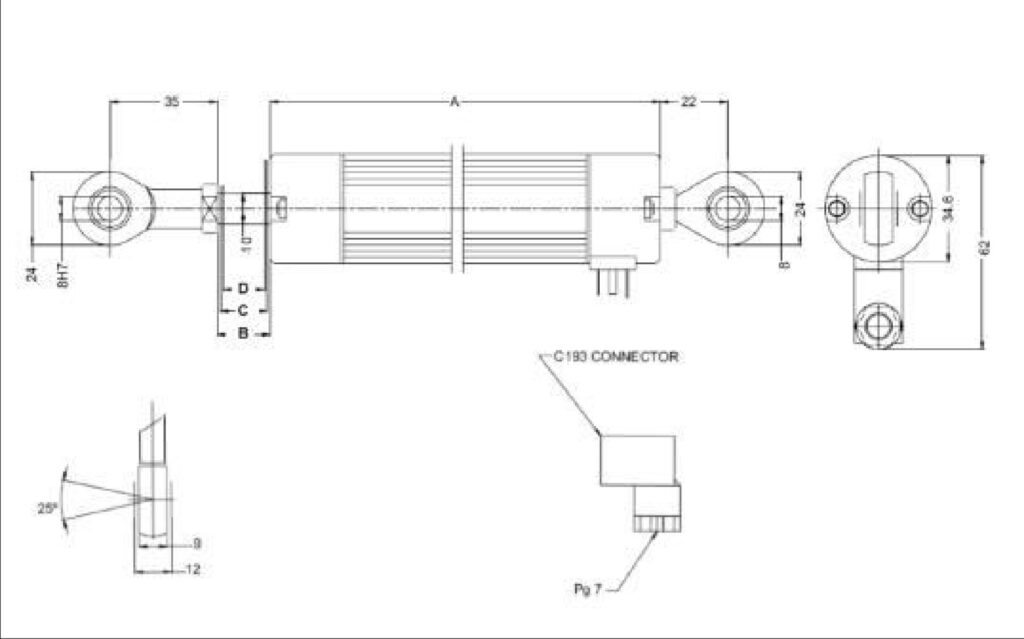

Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Coup standard | 50 à 900 mm (voir les spécifications techniques) |
| Fixation | Double connexion avec roulements à billes · Pieds métalliques mobiles |
| Poids | 300 à 1280 g selon la course (voir les spécifications techniques) |
| Électrique | |
| élément résistif | plastique conducteur |
| Linéarité | ± 0,05 % (voir les spécifications techniques) |
| Résolution et répétabilité | Infini · < ± 0,013 mm |
| Alimentation et consommation maximale. | 60 V max. · 3 W à 10 W |
| Courants maximaux. | Curseur ≤ 1 mA (recommandé < 1 µA) · Résistance ≤ 10 mA |
| Isolement et régularité | Courant résiduel < 5 µA à 500 V (1 min) · Régularité < ± 0,1 % par rapport à la tension d'entrée |
| Protection et environnement | |
| Protection | norme IP65 |
| Vitesse maximale et force de démarrage | 5 MS · ≤ 10 N standard |
| Impact et vibrations | 10 G · 40 g |
| Durée de conservation | > 100 × 10⁶ cycles |
| Températures | Température de fonctionnement : -30 … +100 °C • Stockage : -50 … +120 °C |
| Autres fonctionnalités | |
| Connexion électrique | Connecteur pivotant C193 |
